Як зробити стімпанк окуляри своїми руками (інструкція) ч

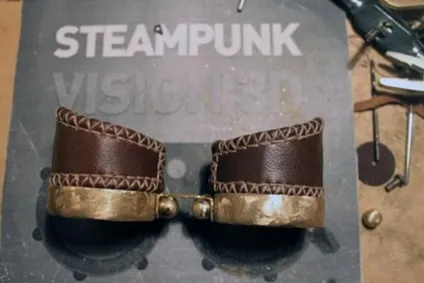

Сьогодні можна вже буде побачити приблизний вигляд окулярів:

Глава п'ята. Скріплення окулярів.

Кріплення я планував використовувати візерункове й ось як я це реалізував. На блошиному ринку була куплена така ось 2мм латунна штука:

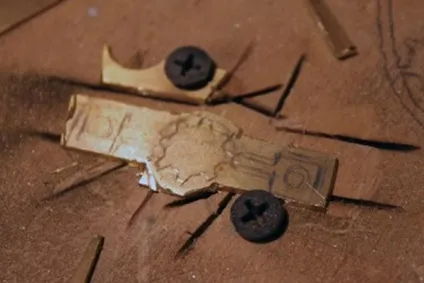

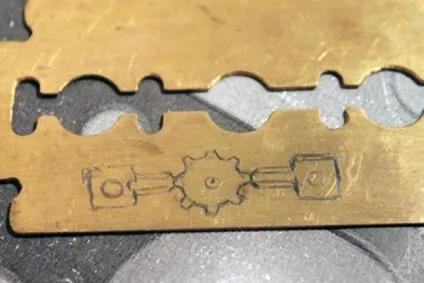

На ній я викреслював контури майбутнього кріплення:

Починаю підходити до контурів:

Згинатися край молотком:

Тепер я тимчасово відкладаю її в сторону і переходжу до кільця. У кільці я висвердлюють отвір:

Потім по розмітці і в трубі:

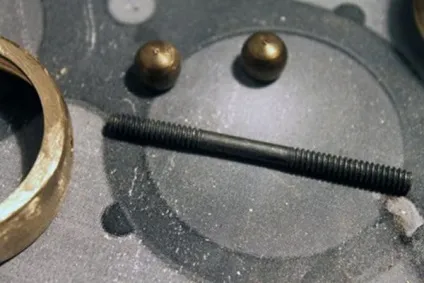

Перенісся буде кріпитися ось на такі гайки у вигляді кульок і на чорнявеньку різьблення, які я знайшов десь в ящиках будинку:

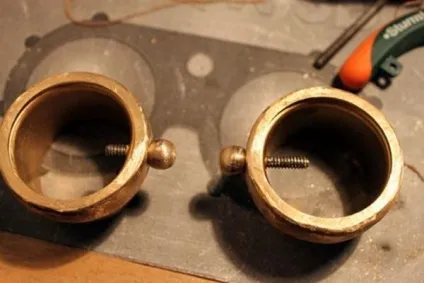

Відпилюють по обидва боки частина з різьбленням:

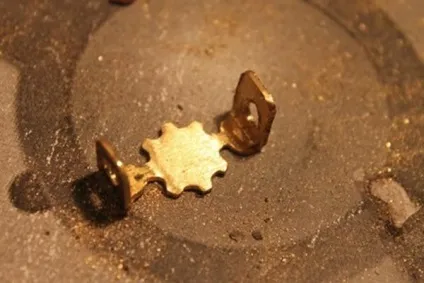

І прикручують перенісся до кільця, продовжуючи випилювати вже контури шестерінки:

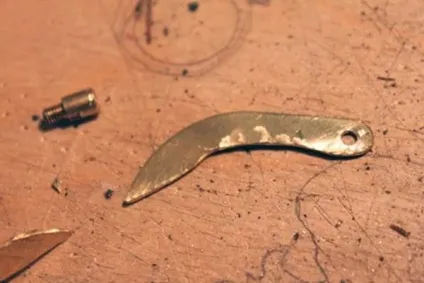

Це я просто приміряв. Ну а ось готова деталь:

Цього мені вдалося домогтися за допомогою ось такої насадки:

Повертаючись до кілець окулярів:

Кріплення зсередини виглядає так:

Прикручуючи деталь, я отримую досить міцну конструкцію. Хочу нагадати, що окуляри будуть ще пришиті до маски.

До речі, щодо шиття. Я купив нові товсті нитки кремового кольору. Так як шви в моїх окулярах грають ще й роль візерунка, то це потрібно було підкреслити. Я розпустив попередню обшивку і прошив товстими кремовими нитками. Планую і далі їх використовувати.

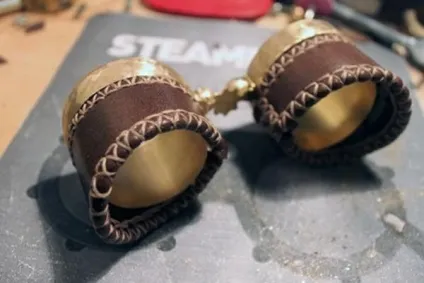

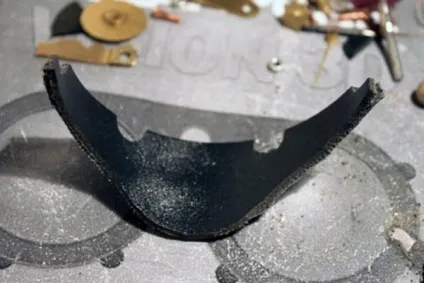

Одягаю цю обшивку на окуляри і отримую:

Цю деталь мені доведеться повністю переробити. До мене в останній момент дійшло, що її кінчики потрібно було заховати з внутрішньої сторони кільця. Для цього її потрібно зробити довшою.

Глава шоста. Заклепки.

Гвинтів так і не спромігся купити через низку обставин, тому взявся робити їх самому.
Мідний дріт, 1м - 50руб:

Зачищаю і нарізаю різьблення:

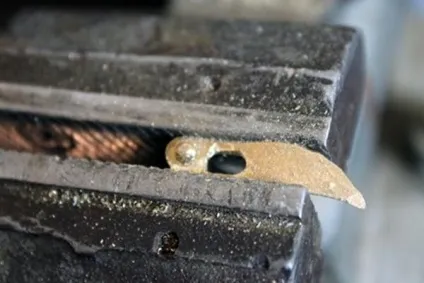

Затискаю в лещата з попередньо просвердленим отвором під заклепку, відкушують зайве:

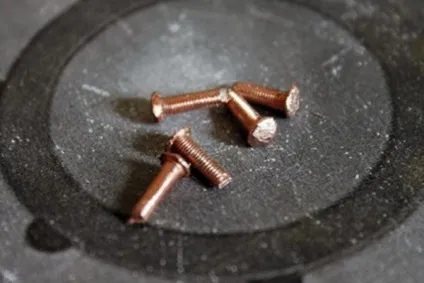

Формую молотком головку:

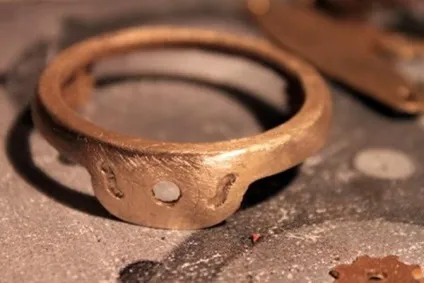

У кільці просвердлюють отвори:

З заклепками кільце виглядає так. Може бути, заклепки будуть латунні (є трохи латунного дроту у вигляді пряжок), поки не вирішив:

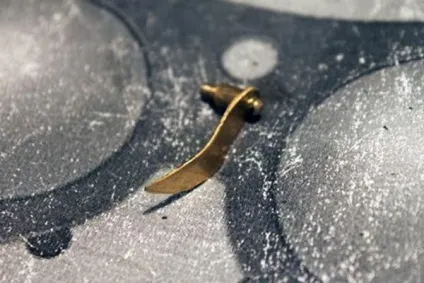

то стосується перенісся, то я довів її до більш-менш пристойного вигляду. Для цього я підрізав кульки-гайки, щоб шестерню було краще видно:

Саму деталь я не став переробляти в зв'язку з деякими роздумами. Я її зробив витонченіше і просвердлив отвір. В отворі нарізав різьблення і приміряв всякі гвинтики красиві, але без всього вона і так виглядає, мені здається, закінчено:

Самі окуляри теж придбали більш витончений вид. Я підпиляв кінчики деталі так, щоб вони зливалися з кульками і не випирали. Деталь тепер не виділяється, і вся конструкція виглядає більш гармонійно:

Глава сьома. Ремінець.

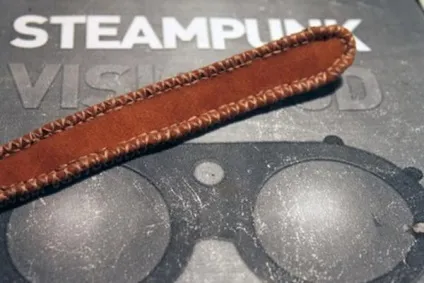

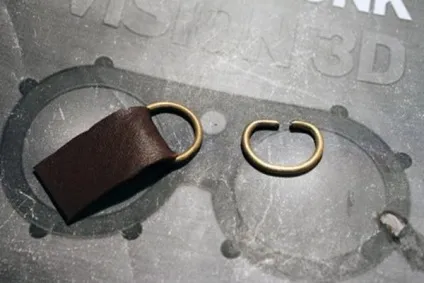

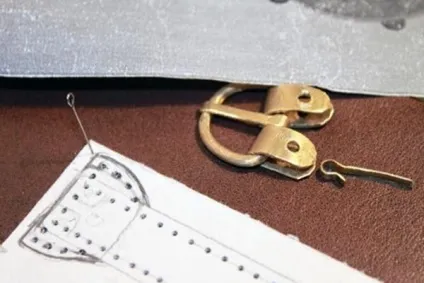

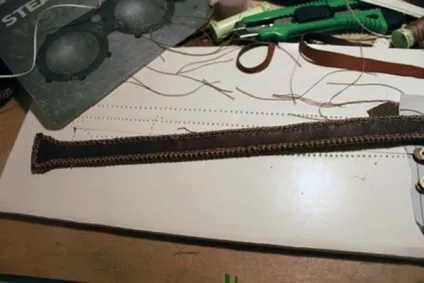

Зробив ремінець. Як і передбачалося, пряжку зробив з більш товстого листа.

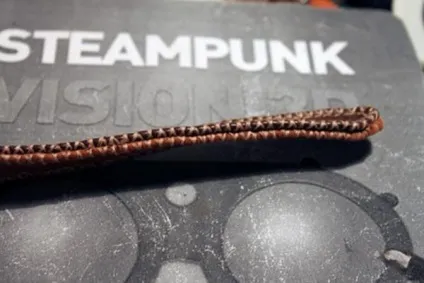

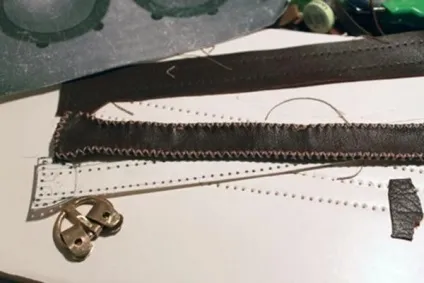

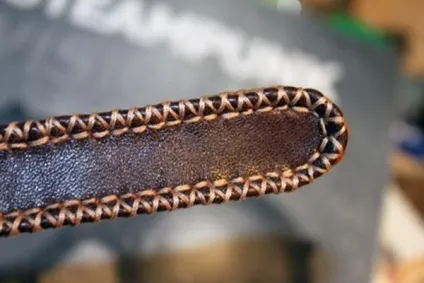

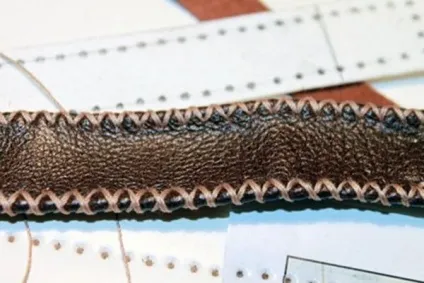

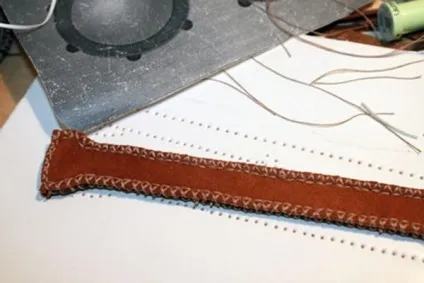

Прошиваю два шари шкіри окремо:

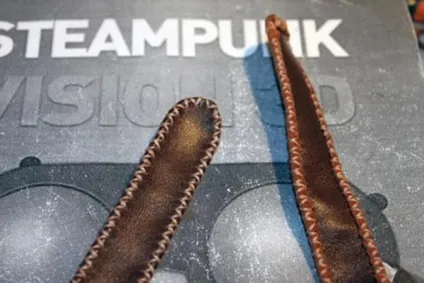

Сшиваю за основним шву:

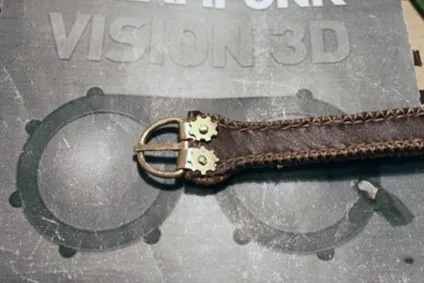

Прилаштовувати пряжку з шайбочками у вигляді шестерень. Заклепки зробив з латуні:

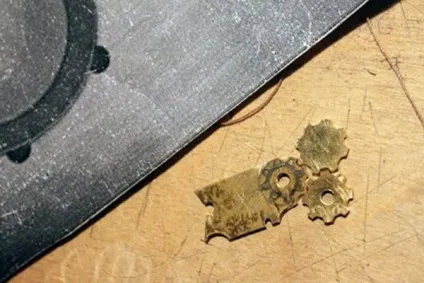

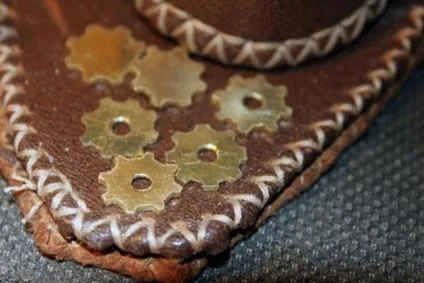

Шайбочки я нарізав ще до цього, щоб використовувати часом в різних конструкціях очок:

Хотів зробити ще третю, але поки не зважився:

З інших ракурсів:

Ззаду поки що так:

Основний шов, ймовірно, доведеться перешити.

Що стосується кріплення окулярів, то там я гайку сховав всередину:

Я її підпиляв, щоб влазила:

Глава восьма. Екстра.

Після контрольного пришивання окулярів до маски і примірки виявилося, що гоггли жахливо незручні і важкі. Через неправильної форми обшивки фреймів вся маса фокусувалася на носі ... Було прийнято рішення скоротити масу, що мені вдалося зробити в 2 рази, і зшити нову форму. Крім того, на кільцях я накосячілі пристойно і зробив купу непотрібних кривих отворів. Скорочення ширини кільця для скорочення маси прибрало всі ці дефекти і додало кільцю більш красиву рельєфну форму:

Додав гравіювання трохи:

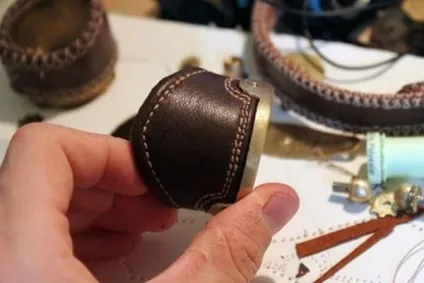

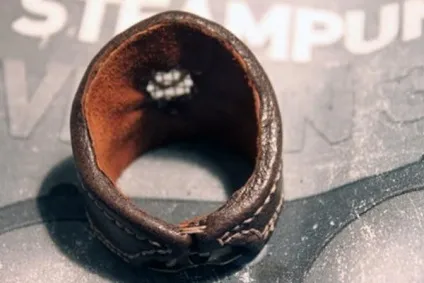

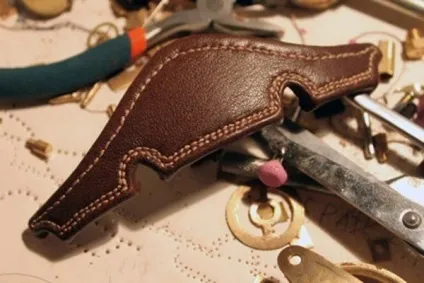

Нова форма обшивки:

Через нової форми довелося продумувати шов заново. Краєчки підклеїв, до речі:

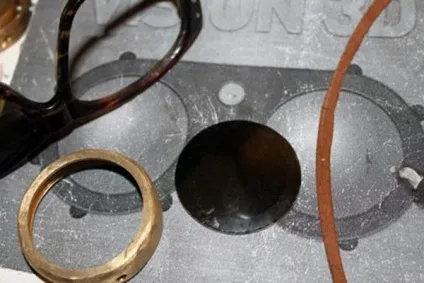

Скло взяв з очок:

Всередину кільця підклеїв шматочок шкіри для скла тому перший скельце тріснуло (вчуся на своїх помилках):

Глава дев'ята. Вентиляція.

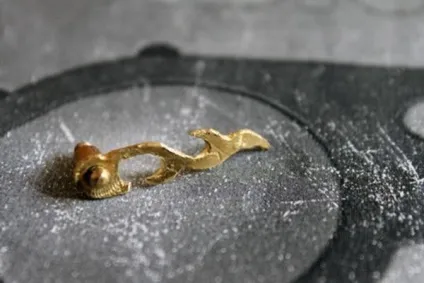

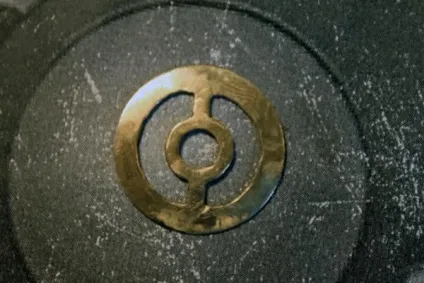

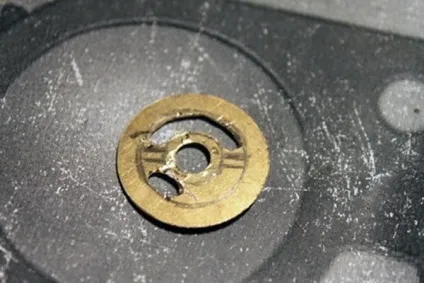

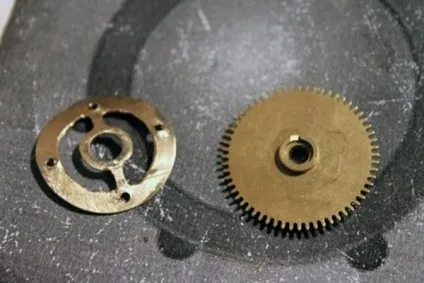

Вирізав з шестерінки від будильника (неробочого), купленого на блішки:

Добув пасти ГОІ:

Полірував, правда, зовсім ідіотським способом:

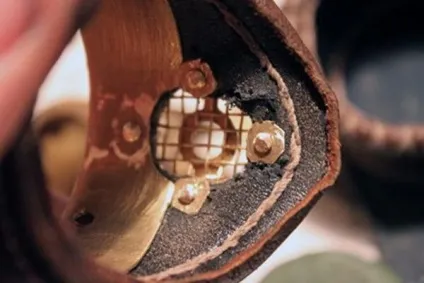

Латунну сіточку купив у відділі лабораторного (хім.) Обладнання:

Один з гвинтиків прикручується так само і до латунного фреймів:

Глава десята. Другий ремінець.

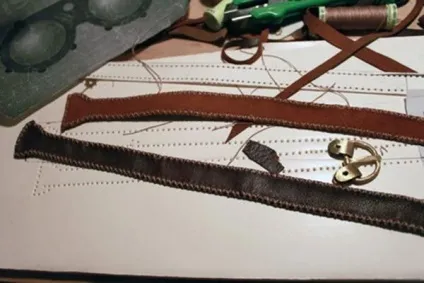

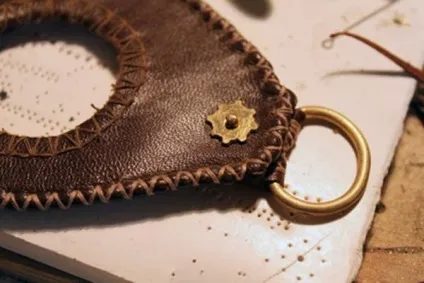

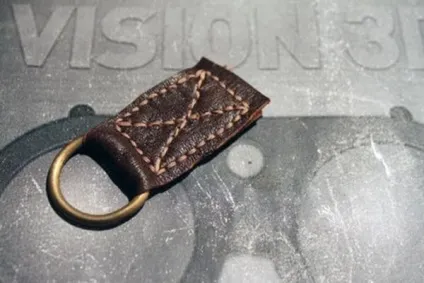

Це другий ремінь, відповідно:

Пробний екземпляр спробував розірвати руками - не вийшло, значить міцно:

Думаю додати сюди ще 2 шестерінки, як на ремінці:

Маску, як ви бачите, я вже почав перешивати.

Глава одинадцята. Окуляри, дубль два.

Зсередини фрейм виглядає так:

Я підклеїв шкіру:

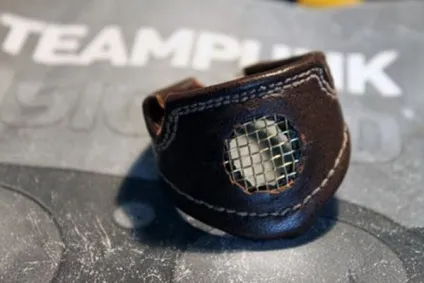

І підшив вентиляцію:

Потім зібрав і почав вкручувати гвинтики, ще не все укрутив. Навчився робити їх більш акуратно, до речі.

Глава дванадцята. «Третє око», частина перша.

Для лобової конструкції я взяв наручний годинник:

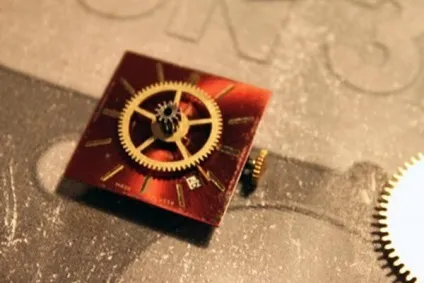

До секундної стрілкою приклеїв шестірню:

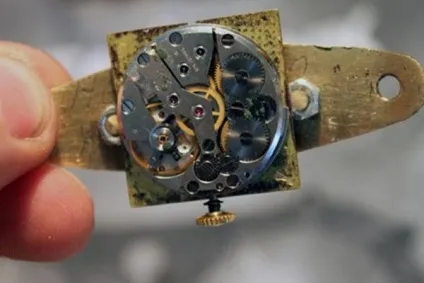

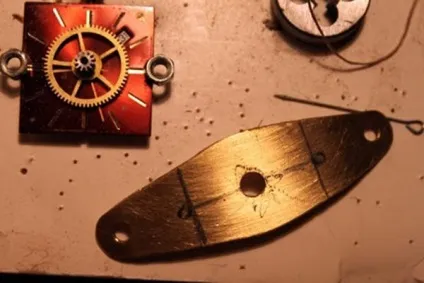

Вирізав шматочок 2мм латуні, зробив у ньому отвори і зігнув для комфорту під розмір чола:

На ньому ж пробив воронку для інших шестерень, як в механічних будильниках:

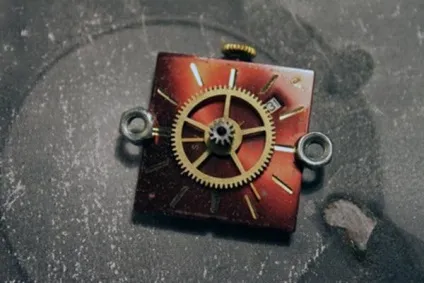

Прикрутив годинник, зверху приклеїв ще одну шестерню:

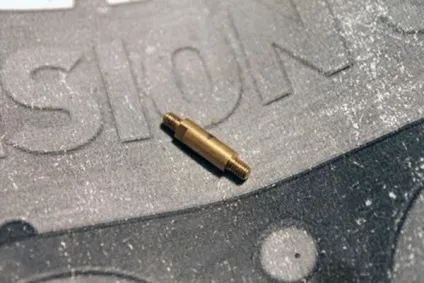

Ось цю ось річ я розрізав навпіл, і уздовж осі виконав отвір з різьбленням:

Одна частина лежить зліва на цій фотографії:

На жаль тяги механізму наручних годинників не вистачило, щоб тягати більш ніж одну шестірню, тому інші шестерінки будуть просто декоративно стояти поруч:
