Як зробити саморобний далекомір своїми руками - простий прилад для вимірювання відстані до берега

Вимірювання відстані до берега по відомій висоті будь-якого орієнтира широко застосовується на практиці судноводіями малих суден. Якщо на борту є секстант, то з його допомогою можна досить точно виміряти вертикальний кут між підставою предмета і його верхнім кінцем, а потім розрахувати відстань, помноживши відому висоту маяка, труби, будівлі і т. П. На котангенс отриманого кута. Якщо секстанта немає, то можна скористатися простою лінійкою з поділками, поставивши її вертикально в витягнутій руці і вимірявши видиму висоту предмета h.

Знаючи відстань L від ока до лінійки, можна розрахувати відстань до предмета за законом подібності трикутників, що мають боку Н і D і h і L:

Для підвищення точності вимірювань до лінійки можна прив'язати шнурок певної довжини, наприклад, 80 см і надягати його на шию. Цим гарантується сталість величини L.

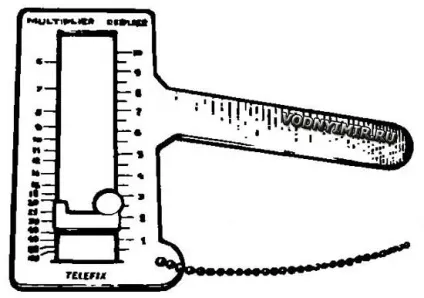

За кордоном з'явилися прості за конструкцією і дешеві кишенькові далекоміри, в яких використаний той же принцип подібних трикутників. Такі далекоміри робляться з оргскла або непрозорої пластмаси. На малюнку показаний варіант такого далекоміра, що складається всього з трьох деталей - не складе великих труднощів зробити подібний далекомір самостійно, своїми руками.

Пристрій далекоміра - приладу для визначення відстаней

Одна з них являє пластину з рукояткою і пазом, в якому вільно переміщається повзунок. На крайках паза нанесені поділки з цифрами, які представляють собою частку h / L. При визначенні відстані далекомір націлюють пазом на маяк і пересувають повзунок великим пальцем таким чином, щоб його нижня кромка торкнулася верхнього краю маяка, а нижня кромка паза збіглася з підставою маяка. Досить тепер помножити цифру, проти якої зупинився повзунок, на висоту маяка, зняту з карти, щоб отримати відстань до нього.

Принцип дії далекоміра

Саморобний далекомір - прилад для визначення відстаней можна використовувати і в горизонтальному положенні, коли за базу приймається відоме відстань.
