Як зробити самому електронний замок і встановити в двері

Купуючи механічний замок, можна заощадити кошти, адже це відмінний бюджетний варіант. Але якщо є потреба в підвищеної надійності і ефективності, рекомендується вибирати моделі електромагнітного типу. Їх встановлюють на вхідні двері в приватних будинках або квартирах. Такі замки відрізняються від механічних тес, що працюють від електрики, хоча витрата енергії незначний, але все одно набігають зайві кіловати. Електромагнітні замки можуть працювати і від акумуляторних батарей. Це полегшить установку, так як не доведеться прокладати дріт до найближчого джерела живлення.

різновиди

Щоб замкова система працювала безвідмовно, їй потрібно електричне живлення. Деякі моделі забезпечуються спеціальним дисплеєм. Кнопки на замку мають різну конструкцію - звичайні натискні або сенсорні.

Магнітної конструкції теж потрібно живлення від мережі або батарейок, тільки принцип спрацьовування у неї зовсім інший. Головною деталлю в цій системі стає магнітний ключ. Він якраз і вважається носієм коду. Виглядає він як велика таблетка або брелок. Для відмикання дверей цим ключем торкаються до пластині, яка приймає сигнал, після чого спрацьовує механізм, і дверна конструкція відкривається.

Електронний замок на двері можна зібрати своїми руками. Спочатку доведеться знайти інструмент і деталі, які потрібні для виготовлення. Вибір таких елементів залежить від багатьох факторів, універсального набору деталей і інструменту немає.

Комплектація замку

Електронні замки складаються з декількох вузлів:

• Замикаючий пристрій. Якщо цей елемент виразний, він кріпиться безпосередньо в самому полотні, а накладної - поверх конструкції. Замок оснащений корпусом, всередині нього розташовуються ригелі, які утримують стулки в положенні «закрито». Тут же присутній електричний двигун, який приводить в рух ригелі. На корпусі у деяких моделей розташовуються дверні ручки.

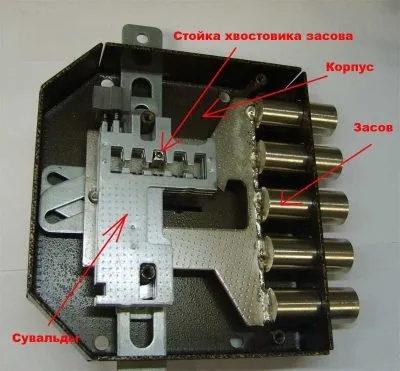

Замикаючий пристрій електронного замка

• Запірна планка. Вона кріпиться на одвірку, з її допомогою ригелі утримуються в положенні «закрито».

Запірна планка електронного замка

• Блок керування. Містить пристрій, який обробляє подається сигнал, щоб управляти замком. У цей блок входять і акумулятори, які підключаються в той момент, коли пропадає електрика. Блок з'єднується з джерелом струму - розеткою.

Блок керування

• Пристрій, який призначений для зчитування інформації від застосовуваного ключа.

Електричні замки поділяються на:

• кодові;
• біометричні;
• вбудовані замки-невидимки.

Електронне кодове пристрій відкриває двері при наборі коду за допомогою спеціальних кнопок на панелі. Біометричний замок спрацьовує, коли розпізнає відбиток пальців або сітківки ока. Замок-невидимка відкривається за допомогою подачі сигналу від спеціального ключа-брелка.

Кодовий електронний замок

Електронна замки нерідко забезпечуються спеціальним доводчиком, який дозволяє стулок закриватися плавно і безшумно. Ця система збільшує експлуатаційний період запірного механізму, з'єднується з домофоном, а він, у свою чергу, може відкрити двері дистанційно.

Розміщення електронного замка

Установка врізного і накладних пристроїв відрізняється. Другі нерідко використовуються для установки на вхідні металеві двері, хвіртки або гаражні ворота. Щоб правильно встановити такий прилад, потрібно:

• будівельний олівець або маркер;
• кутник;
• шуруповерт;
• електрична дриль зі свердлами необхідного діаметра;
• вимірювальна рулетка.

Ці інструменти допоможуть виконати правильну розмітку на площині полотна і в місці розташування механізму. Перший етап - розміщення пристрою. Для цього знадобиться виконати такі маніпуляції:

• Відступити від рівня підлоги по стандарту 90-110 см. На цій ділянці нанести мітку. Потім розмітити місце розташування запірного механізму, корпуса, кріпильних елементів.
• Розмітку можна спростити - взяти корпус, прикласти його полотну, обвести олівцем.
• У тих місцях, де стоять мітки для кріпильних деталей, просвердлити отвори електричним дрилем. Свердла використовувати трохи менше розміром, ніж болти.
• Потім виконати наскрізний отвір в тому місці, де з'єднується корпус і зчитує механізм. На підготовленій ділянці встановити і зафіксувати корпус.

Прийшов час розміщення запірної планки, яка підтримує запірні ригелі. Вони встановлюються таким же чином, як і корпус, згідно заздалегідь передбаченого плану:

• Збоку двері, на одвірку виконати розмітку. Коли визначено місце для розташування планки, важливо врахувати ділянку установки замку. Найкраще для початку закрити двері і відзначити, де розташовані ригелі. Поставити мітки для кріпильних елементів.
• Електричним дрилем зробити отвори для болтів потрібного діаметру.
• Закріпити на приготованому місці відповідну планку так, щоб в неї точно входили ригелі. Якщо вони заходять туго і чіпляються на планку, потрібно коректування, так як тертя неприпустимо.

Після цього треба встановити пристрій, що зчитує і інше обладнання, без якого замок не буде працювати. Для цього важливо дотримуватися наступних правил:

• Пристрій, що зчитує встановлюється на зворотному боці стулки. Монтують його якомога ближче до встановленого замку, щоб під час контактного відкриття пристрій можна було об'єднати з замикаючим механізмом за допомогою дротів.
• Блок управління, що з'єднується з мережним адаптером, мають у своєму розпорядженні поруч з чинним джерелом живлення усередині приміщення.
• Електропроводи, які з'єднують всі ці частини, розміщують в спеціальних гофрованих трубках або коробках. Це захистить прилади від впливу підвищеної вологості, а вид двері стане естетично привабливим.

Електронний замок врізний

Такий замок швидко встановити не вийде, це завдання набагато складніше. Щоб виконати монтаж правильно, в полотні й на коробі потрібно виконати поглиблення для розташування корпусу і у відповідь планки.

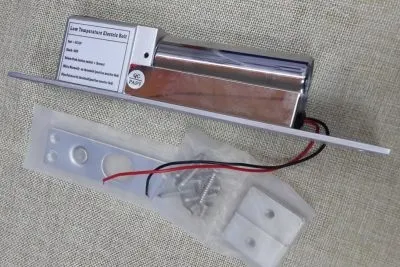

Виразний електронний замок

Для цього рекомендується дотримуватися такої схеми:

• полотно зняти з петель;
• виконати розмітку під поглиблення, воно повинно бути трохи більше, ніж розміри самого замку (на 2 або 3 мм);
• стамескою або за допомогою електричної дрилі поглиблення на коробі і дверному полотні;
• якщо утворилися нерівності або щербини, ретельно зачистити їх;
• якщо двері металеві, доведеться використовувати спеціальний інструмент.

Після установки замкового корпусу та інших пристроїв, можна підключити замок. Все, що потрібно для цього, є в комплекті. Якщо схеми для підключення немає, тоді допоможе інтернет, де можна знайти відповідний метод і виконати підключення правильним чином.
