Як зробити сагайдак для стріл
Хороший сагайдак повинен бути не тільки зручним, але і красивим. Еленділа поділився з нами чудовим ілюстрованим мануалом (за що йому величезне спасибище!), І завдяки йому тепер Ви дізнаєтеся, як зробити практичний сагайдак для стріл з красивою обробкою.
Всі картинки, як завжди, клікабельні.
Наводжу текст в оригіналі:
«Спочатку я не думав, що буду робити якусь подобу Ворклога по виготовленню сагайдака, але потім мені закралася думка, що тема в общем-то актуальна і нормальних колчанів на іграх я вже давно перестав бачити. У зв'язку з чим на якомусь етапі роботи над сагайдаком я став докладно фіксувати свої дії на фотоапарат.
Отже, поїхали.
Спочатку була придумана форма сагайдака. В цілому все підбиралися виходячи з довжини стріли, манери стрільби і загальних естетичних уподобань.
В результаті чого сформувалося щось в цьому роді:
На схемі видно, що я задумав зробити сагайдак таким чином, щоб стріли лежать лівіше по денця своїми хвостовиками були вище ніж ті стріли, що знаходяться правіше. Це зроблено з метою на дотик знаходити ті стріли, які найбільш вільно лежать. Форма перетину сагайдака позначена сірими «овалами». Так само переді мною стояло завдання зробити денце великим, щоб туди влазив багато стріл з гуманізаторамі, а гирло сагайдака маленьким, щоб стріли не розсипалися віялом у величезній трубі. Похилим денце зроблено для того, щоб стріли завжди скочувалися в одну (праву) сторону сагайдака. Все інше - це чисто моє бачення естетики даного питання.
Далі була побудова викрійки. Я поділив сагайдак на лінії і після цього «розгорнув» ці лінії на площину і плавно поєднав.
Ось так у мене вийшло:
Це вже отзеркаленний малюнок, насправді я будував тільки ліву полвоіну на ній відразу зробив і лицьову і тильну сторону сагайдака. потім зображення було отзеркаліть і вийшла форма. Синім кольором показана форма сагайдака з нанесеними креслення лініями, а чорними лініями це я вже будував саму викрійку за допомогою циркуля вимірювача, олівця і лінійки.
Далі був придуманий малюнок. Я хотів намалювати якогось хвостатого фенікса. Що вийшло - судити вам:
Після тверезого погляду - було вирішено що довге пір'я на крилах обтяжують композицію і взагалі створюють непотрібну додаткову брижі, і я вирішив їх позбутися.
Далі я весь малюнок отрисовать в Кореле для отримання більш пружних і динамічних ліній.
Потім був взята товста щільна не фарбована шкіра зі спини корови, вона ж Чепрак. і вирізана з роздрукованої викрійці основна пластина сагайдака. Вирізана вона була з додатковим клапаном таким чином, щоб краї з'єднувалися внахлест приблизно на 5 см. Далі буде видно навіщо я це зробив. Причому з'єднувальний шов я розташував нема на тильній стороні сагайдака, тому що вона буде видна зсередини. а на бічній поверхні на загині ближче до спини. Потім я переклав малюнок за допомогою копірки на шкіру і почав припікати вижігателем контури малюнка. Приблизно в цей же час мені стало цікаво чим випалюють професіонали і я замовив собі графіт фірми RAZERTIP, але він приплив з Канади тільки коли все випалювання вже давно було завершено. Якби я мав тоді новий професійний графіт - візерунок б вийшов набагато рівніше і красивіше. Але в загальному і по-старому вижігателем Вязь теж вийшло непогано.
Так я починав:
І ось так у мене вийшло:
Потім я сточив з вивороту шкіри по товщині на клин ті п'ять сантиметрів з краю, що я заклав на шов, який перетворює мою плоску пластину в трубу. Робив я це за допомогою стрічкової шліфувальної машини. Робота ця брудна, тому не фотографував, покажу тільки результат. Шевці та інші шорний справ майстра це роблять за допомогою спеціального ножа. У мене ножа немає, та й володіти я їм не вмію. Тому й застосував більш технологічне рішення. Ось так стали виглядати краю шкіри:
А ось вся форма цілком з вивороту. Праворуч і ліворуч видно як змінюються кольори шкіри, це і є сточені на-немає краю.
Потім почався дуже довгий етап фарбування пластини.
Для фарбування використовував спеціальну акрилову фарбу для шкіри. За ідеєю можна використовувати звичайний акрил по тканині, але я провів багато експериментів і з'ясував, що фарба фірми Jacquard найкраща саме для фарбування шкіри. Причому фарба досить якісна і її можна заливати в аерограф якщо розбавити за інструкцією. Відмінна покриваність, велика палітра і найголовніше, що після висихання фарба дуже міцно тримається на шкірі. Якщо сильно постаратися, то стерти її можна, але в цілому - фарба дала найкращий результат з усіх що я перепробував. Для фарбування сагайдака я використовував палітри кольорів Neopaque і кілька різних металіків «під золото» з серії Lumiere. Почав я з підбору фарби для затемнення країв малюнка і країв пластини.
Ось такі кольори використовував:
Я підвісив пластину на вертикальну площину разом з підкладкою, щоб не завалити шпалери.
Потім акуратно і швидко задув контури:
Далі почалося саме клопітно, пензликом і золотою фарбою пофарбувати власне сам малюнок. Складність полягає в тому, що при невмілому русі - фарба норовить заліться в пропалену канавку і зіпсувати результат. У кількох місцях так і сталося, і довелося потім підфарбовувати поверху всі ці завали.
Через досить тривалий час малюнок був готовий, і залишалися невеликі штрихи вже бронзовою фарбою.
Після фарбування настала пора склеїти сагайдак в трубу. для цієї мети я заклеїв малярським скотчем все місця, куди клей не повинен був потрапити, намазав краю сточені на клин клеєм Момент-Кристал, за інструкцією витримав і з'єднав краю, підклавши картонну трубку. Після чого ретельно прокатав шов качалкою для міцності. Кря я підвернув таким чином, щоб лецевая сторона сагайдака загорнулася на спину і утворила шов збоку ближче до спини, а тильна частина утворила б шов збоку, який не було б видно через виступаючого крила високою частині гирла.
Ось так я клеїв:
Потім малярський скотч був віддерти і вийшов чистенький шов, який при надітому сагайдаку практично не буде видно
Ось така труба вийшла:
На фотке можна побачити що шов зсередини сагайдака майже невидно він тільки проглядає в вирізі з одного ракурсу.
Настала пора зробити дно. З тієї ж викрійці я вирізав (пам'ятаєте сірі плями перетинів) три однакових шматка все того ж чепрака. Вони дуже нагадували устілки) склеїти їх моментом по всій поверхні і отримав толстенное «дубове» днище. У минулого мого сагайдака днище було одношаровим і дуже ганебно витягнулося міхуром і зіпсувало форму всього сагайдака. Тому на цей раз днище буде твердим і товстим. Воно вийшло настільки тверде, що його не брав пробійник і отвори в ньому довелося свердлити. Тут я трохи забув пофотографувати сам процес і прошу у вас пробачення, тому показую фотку де днище сагайдака вже Обточити на стрічкової шліфовалке з торців точно під розмір і форму стінок сагайдака в дні вже розмічені і просвердлені отвори. Такі ж отвори були зроблені пробійником рівно навпаки в стінках сагайдака і дно вже вклеєна на клей «Момент» в стінки сагайдака. Клейовий шов я простукать молотком:
На фотке можна Уведіть якої товщини дно сагайдака, отвори на стінках починаються рівно там де зсередини закінчується дно.
Далі я нарізав смуг зі шкіри. зробив голку з шматочка дроту. Голка повинна бути тупа, щоб не поранити руку:
І почав прошивати стик стінок і днища сагайдака. В результаті у мене утворилося два шматочки шкіряної стрічки в самому кінці.
Щоб їх з'єднати я акуратно зрізав на клин шерфовальним ножем на мармуровій платівці кінці стрічки:
І підклеїв їх на момент назустріч один одному таким чином, щоб стику не було видно:
Якщо не знати що там є стик і не придивлятися - то його практично не видно. До речі рівно таким же чином нарощується шкіряна стрічка, якщо її довжини не вистачає для прошивки всього шва. В даному випадку я її нарощував один раз.
Потім я наклеїв стрази. Були закуплені скляні термострази Сваровськи різних розмірів. Спочатку я хотів зробити тільки очей у птаха, але потім в прийшла ідея підтримати цей мотив на крилах і кінчиках хвоста. Я вважаю, що зі стразами вийшов дуже спірний момент з точки зору сагайдака для чоловіка, але в цілому виглядає непогано, можливо це всього лише мої забобони. Спочатку хотів зробити все каміння червоними, але після розкладки було вирішено замінити на золотисто-помаранчеві.
Ось так я їх клеїв за допомогою вижигателя-паяльника.
Для завершення форми сагайдака і надання йому остаточно жорсткості. Обов'язково необхідно робити дротяний каркас на гирлі. Для цієї мети була взята сталевий дріт товщиною 3 мм. і потім з неї скурпулезно протягом вечора вигинався каркас точно підходить під гирлі. Тут дуже важливо не помилитися і зробити все дуже точно. Якщо підійти до питання халатно, то краю шкіри примотати до каркасу де то натягнуться, а десь вспучатся міхуром. Тому гнути каркас треба дуже і дуже уважно.
Кінці дроту за допомогою дремеля (хоча можна взяти і звичайну болгарку) були сточені на клин знову ж з нахлестом:
Далі кінці дроту були ретельно знежирені і Залужжя за допомогою газового пальника і паяльної кислоти.
Потім обов'язково треба все промити від залишків кислоти і знову знежирити. Потім вся конструкція замотуватися лужоной мідної тонким дротом. Я використовую для цієї мети очищені від ізоляції проводу від зламаних комп'ютерних блоків живлення. Блоки живлення горять часто і перш ніж викинути я завжди звільняю їх від проводів, які потім дуже прігождаются і не тільки як в даному випадку для сагайдака але і для звичайних електротехнічних виробів і приспособ. Ось так от виглядає замотаний стик:
Потім я все просяк звичайним флюсом щоб олово передчасно з дроту не вигоріла. На газовому пальнику акуратно прогрів місце стику і за допомогою зволікання припою я насичується всю цю «личинку шовкопряда» розплавленим оловом, поки воно не почало збиратися знизу краплею.
Зайве олово я струсив і потім остудив місце пайки. Під час пайки обов'язково треба тримати під рукою ємність з водою на всякий випадок. пригождается остудити місце стику або струсити зайве олово. В результаті пайки після очищення спиртом від залишків флюсу вийшов ось такий стик:
Досить акуратний і дуже міцний. Те що він трохи толстоват - це не страшно, все закриється опліткою і не буде видно. Якщо вже вийшло зовсім товсто, то можна його трохи схуднути за допомогою шкурки. це трохи послабить з'єднання, але для цілей сагайдака не критично. Я вирішив все залишити як є.
Пріімеріл і остаточно підігнув каркас під гирлі:
На фотке лежить трохи криво, інакше каркас падає всередину сагайдака. Ви вже повірте, все підігнано точно. Можна починати прошивку. Точно так само як і дно, і точно так же нарощуючи і закінчуючи оплетку.

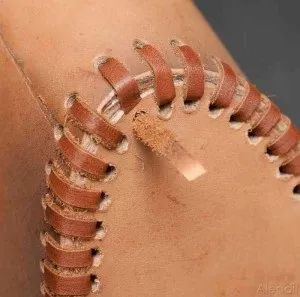

На зовнішніх кутах іноді треба оплетку двічі, а в моєму випадку навіть тричі пропускати через один отвір:
Отвори в краях так само пробивалися ручним пробійником-щипцями. Размечались отвори за допомогою циркуля вимірювача. Спочатку проводилося голкою на певній відстані від краю сагайдака, у випадку з гирлом яку було трохи більше товщини дроту. і потім через рівні проміжки рівні товщині стрічки робилися зарубки.
Ось уже і майже дошил:
На фотках видно внутрішній шов на дні сагайдака. Витки обплетення треба затягувати дуже туго, буквально з силою на межі обриву шкіряної тасьми. Інакше в процесі експлуатації виробу витки можуть ослабнути і каркас буде бовтатися. В результаті сагайдак майже закінчений. Залишилося тільки зробити фурнітуру для закріплення на ньому ременів:
Фурнітуру я відлив досить давно, ще до того як почати робити сагайдак, тому покажу стару фотку, на жаль вона одна. Робити роз'ємна гіпсова форма по пластилінової моделі з довгим літником для створення тиску рідкого олова, щоб пролилися всі деталі.
Фоткал тоді на тапок, тому вибачте за якість.
У цих відлитий отшкуренних елементах з олова були зроблені отвори під товщину шкіри. і з тієї ж дроту з якої був зроблений каркас були зроблені замикають Г-образні нагелі.
Мені знадобилося три таких елемента для подальшого закріплення на сагайдаку трьох ременів.
Під вушка фурнітури на сагайдаку були розмічені прямокутні отвори:
Потім вони були вирізані модельним ножем.
Елементи були вставлені і закріплені зсередини нагелем.
Надалі я планую освоїти гальваніки і покрити всю литу з олова фурнітуру шаром міді або якщо вийде - латуні. Тому вони зроблені знімними. В остаточному вигляді нагелі будуть загнуті і з іншого боку вушок фурнітури теж.
Як я буду робити підвіску сагайдака і лити нагрудну пряжку я планую ще написати. Не думаю, що це буде сильно скоро, але напишу обов'язково. А поки ось власне такий вийшов сагайдак на сьогоднішній день, на ваш суд:
Окрему подяку хочу висловити Катюшка за те що мене фоткала за роботою. На цьому все, спасибі за увагу, буду радий будь-яким відгукам і критиці. Правда виправляти вже врятли чогось серйозне буду. »
