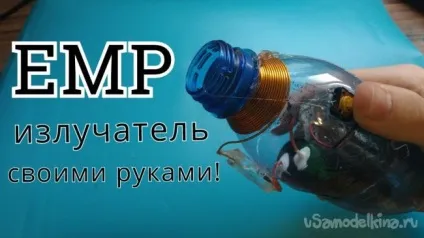

Як зробити простий емі випромінювач своїми руками!

Хотілося б сказати що все це було зроблено в якості експерименту!

І так для ЕМІ випромінювача нам знадобиться:
-високовольтний модуль
-дві батарейки на 1,5 вольта
-бокс для батарейок
-корпус, я використовую пластикову пляшку на 0,5
-мідний дріт діаметром 0,5-1,5 мм
-кнопка без фіксатора
-дроти

З інструментів нам знадобиться:
-паяльник
-термо клей

І так першим ділом потрібно намотати на верхню частину пляшки товстий дріт приблизно 10-15 витків, виток до витка (котушка дуже сильно впливає на дальність електромагнітного імпульсу, найкраще показала себе галактика котушка діаметром 4,5 см) потім відрізаємо дно пляшки

Беремо наш високовольтний модуль і припаюємо обов'язково до вхідних проводах харчування через кнопку, попередньо вийнявши батарейки з боксу

Беремо трубочку від ручки і відрізаємо від неї шматочок довжиною 2 см:

Один з вихідних проводів високовольтнікі вставляємо в відрізок трубочки і приклеюємо так як показано на фото:

За допомогою паяльника проробляємо отвір з боку пляшки, трохи більше діаметра товстої дроту:

Найдовший провід вставляємо через отвір усередину пляшки:

Припаюємо до нього залишився провід високовольтнікі:

Володіємо високовольтний модуль всередині пляшки:

Проробляємо ще один отвір з боку пляшки, діаметром трохи більше діаметра трубочки від ручки:

Витягуємо відрізок трубочки з проводом через отвір і міцно приклеюємо і ізолюємо термо клеєм:

Потім беремо другий провід від котушки і вставляємо його всередину шматка трубочки, між ними повинен залишитися повітряний зазор, 1,5-2 см, підбирати потрібно експериментальним шляхом

укладаємо всю електроніку всередину пляшки, так щоб ні чого не замикала, що не бовтався і було добре заізольовані, потім приклеюємо:

Робимо ще один отвір по діаметру кнопки і витягуємо її зсередини, потім приклеюємо:

Беремо відрізане дно, і обрізаємо його по краю, так щоб воно змогло налезть на пляшку, одягаємо і приклеюємо:

Ну от і все! Наш ЕМІ випромінювач готовий, залишилося тільки його протестувати! Для цього беремо старий калькулятор, прибираємо цінну електроніку і бажано одягаємо гумові рукавички, потім натискаємо на кнопку і підносимо калькулятор, в трубочці почне відбуватися пробої електричного струму, котушка почне випускати електромагнітний імпульс і наш калькулятор спочатку сам включиться, а потім почне рандомно сам писати числа !

Всім дякую за увагу!
