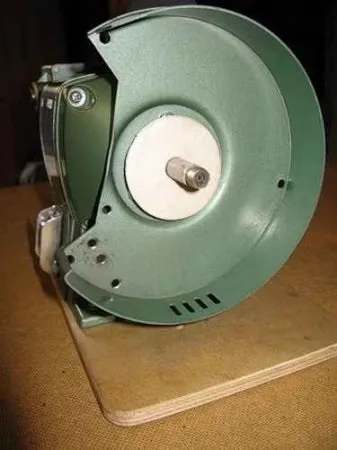

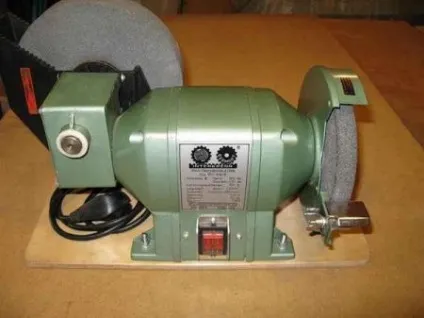

Електроточило фабрично-китайського виготовлення.

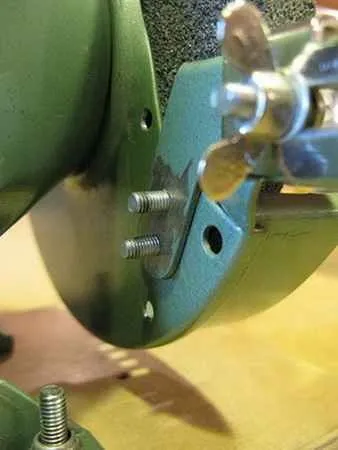

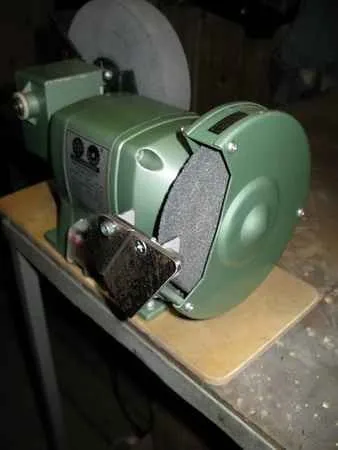

Хисткий штатний кронштейн підручника.

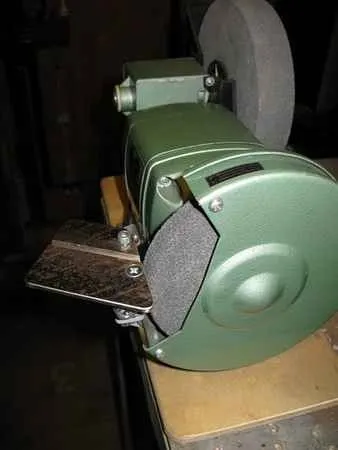

Непридатна для роботи конструкція підручника.

Поперше кронштейн кріплення підручника до кожуха диска надто кволий, зроблений з металу 2 мм товщини. При невеликому зусиллі гнеться. Тому, природно, кути заточування виходять +/- кілометр! Та й форма підручника абсолютно не дозволяє робити нормальний задній кут по методі В.Леонтьева, так як свердло при опусканні хвостовика впирається в кут кронштейну. Тим більше, що і сам підручник встановлений НИЖЧЕ осі диска. Тобто взагалі ніяк не отримати нормальний задній кут, якщо тільки не використовувати торцеву поверхню диска.

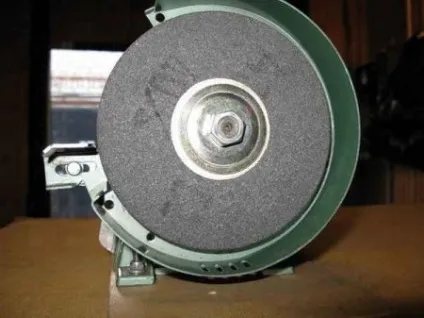

Площина майданчики підручника набагато нижче осі обертання диска.

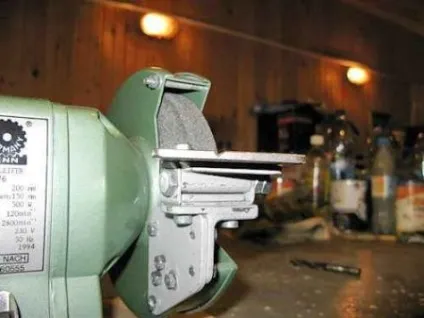

Новий кронштейн кріплення підручника.

Для нормального кронштейна був використаний шматочок металу товщиною 4 мм, більшого розміру і додаткові кріпильні гвинти. Старий кронштейн кріпився на двох заклепках, які довелося зрізати. Тепер новий кронштейн набагато жорсткіше, ніж раніше. Також зі шматочків куточка і смуги була зварена горизонтальна полиця підручника з додатковими кріпильними отворами. Її положення можна регулювати в деяких межах.

Порівняння товщини металу в новому і старому подручніке.

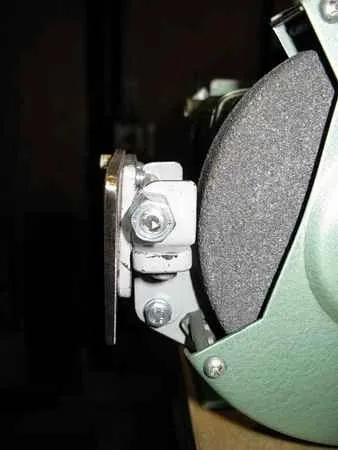

Новий кронштейн кріпиться в 5 точках.

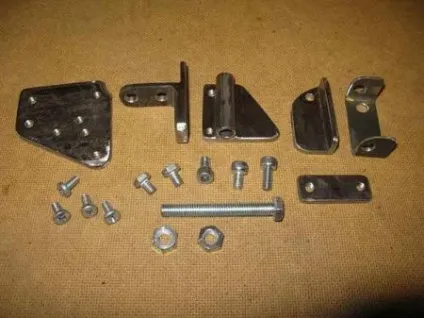

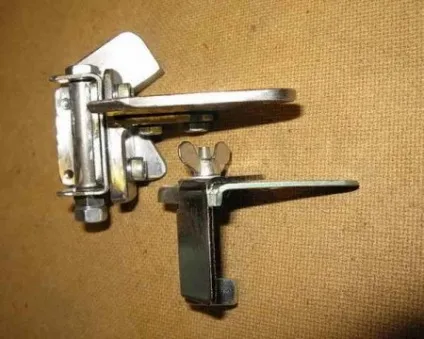

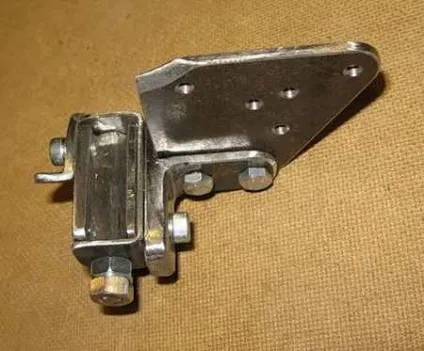

Деталі пристосування. Кронштейн. Підручник. Поворотна пластина.

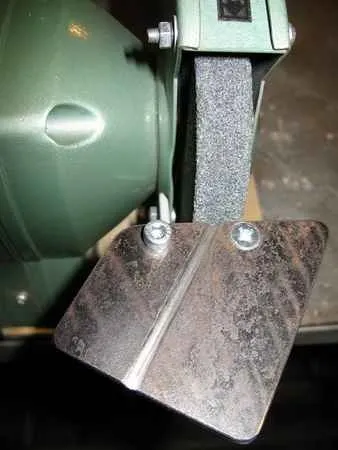

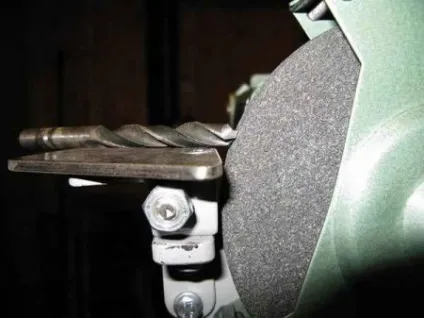

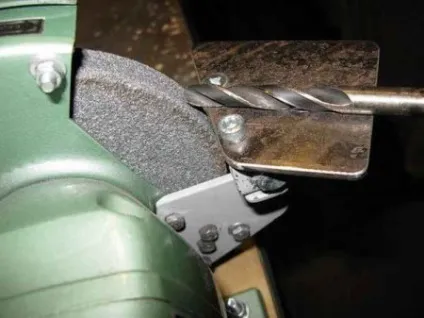

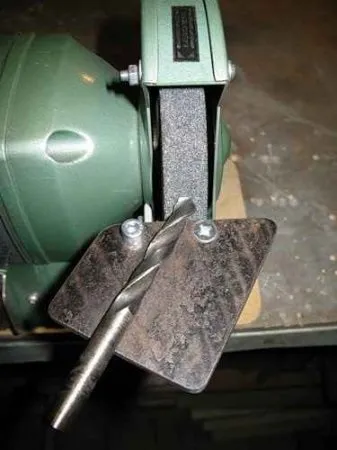

Далі було виготовлено безпосередньо саме пристосування. Воно представляє із себе поворотну пластину з привареною втулкою, яка може гойдатися на осі, закріпленої в вушку, яка в свою чергу кріпиться до подручніку. Зверху до поворотної пластині кріпиться направляюча пластина для свердел, в якій обраний трикутний паз.
