Як зробити підсвічування салону і багажника світлодіодною стрічкою своїми руками

ЩО ОТРИМАЄМО В РЕЗУЛЬТАТІ

Ми проводили установку підсвічування на автомобілі Мазда3 турінг з кузовом хетчбек, але вважаємо, що наш метод досить універсальний. Ймовірно, на інших автомобілях пластикові деталі салону знімаються трохи по-іншому, проводка проходить трохи в іншому місці, але ця різниця, на наш погляд, не є принциповою. Ми впевнені, що інформацію про те, як зняти поріжок в дверному отворі або де проходить штатна проводка Ви зможете знайти самостійно.

ЩО НАМ ЗНАДОБИТЬСЯ

1) Гнучка світлодіодна стрічка
2) Відрізок електричного кабелю довжиною 20 метрів, діаметром 2-3 міліметри
3) Відгалужувачі (2 або 3 штуки, в залежності від кількості режимів роботи підсвічування)
4) Ізоляційна стрічка, бажано чорного кольору
5) Трьохпозиційний вимикач
6) Кусачки
7) Плоскогубці
8) Плоска викрутка
9) Ножиці і канцелярський ніж
10) Знежирювачах (ми використовували ацетон) + ганчірочка
11) Ліхтарик або лампа "перенесення" (дуже бажано)
12) Вільний час в кількості 4-5 годин

Вивчаємо салон, шукаємо місця потенційно придатні для кріплення світлодіодних стрічок. Потрібен прямий, щодо рівну ділянку поверхні. На нашому автомобілі ми не знайшли місць краще, ніж сталева труба з плоскими пластиковими елементами, що знаходиться над педалями, та ж труба за ящиком рукавички, а так само сидінь водія і переднього пасажира. У багажнику нашого хетчбека є полку, ми будемо кріпити стрічку до її рівному ділянці. Думаємо, що знайти рівну ділянку полки в автомобілі з кузовом седан теж не складно.

Заміряємо довжини рівних ділянок, на які будемо клеїти світлодіодну стрічку. У нас вийшло так:
Водієві - 40 см, передньому пасажиру - 40 см, заднім пасажирам - по 25 см кожному, в багажник - 75 см. Якщо у Вас вийшли інші розміри - не проблема - світлодіодна стрічка ріжеться ділянками будь-якої довжини, кратної 5 або 10 см.

Купуємо гнучку світлодіодну стрічку. Ви можете використовувати і жорсткі світлодіодні лінійки, але рівних поверхонь в потрібних нам місцях виявилося небагато. Ми так само не впевнені, в існуванні великого вибору лінійок різної довжини. Сенсу в використанні неонових світильників, або ламп для підсвічування корпусів комп'ютерів, ми не бачимо. Все це вчорашній день і не так зручно в установці.

Нарізаємо куплену світлодіодну стрічку на відрізки потрібної довжини (строго по лініях розрізу, зазначеним на стрічці через кожні 5 або 10 см). До кожного відрізку необхідно припаяти 2 дроти завдовжки приблизно 20 см. На цьому підготовчий етап по частині салону завершено - переходимо до багажника.
Ми вирішили приєднати нашу нову підсвітку до штатного ліхтаря освітлення багажного відділення. При цьому ми зберігаємо можливість включення і виключення підсвічування штатним вимикачем.

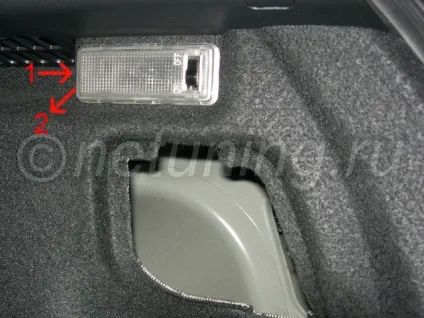

Знімаємо ліхтар: відкриваємо "віконце" в обшивці багажника, натискаємо на дужку-пружинку зліва (за обшивкою) і виймаємо ліхтар елегантним виштовхуванням "на себе".

Витягуємо лампу розжарювання.

Для того щоб не втрачати можливість швидкого зняття задньої полки під час перевезення великогабаритних вантажів (актуально тільки для хетчбеків) ми врізали в провід йде від світлодіодним стрічки до ліхтаря роз'єм вилка-розетка (або тато-мама). Врізати роз'єм зовсім не обов'язково.

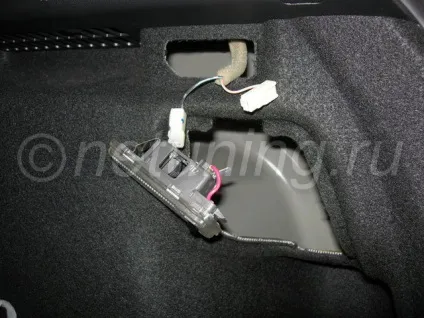

Знімаємо 1,5 см ізоляції з двох проводів йдуть від стрічки, яку ми будемо використовувати для освітлення багажника, закріплюємо дроти, протягнувши їх через отвори в контактних пластинках ліхтаря. Потім ізолюємо кожну пластину з проводом за допомогою ізоляційної стрічки. Полярність приєднання проводів до контактних пластин зараз не важлива.

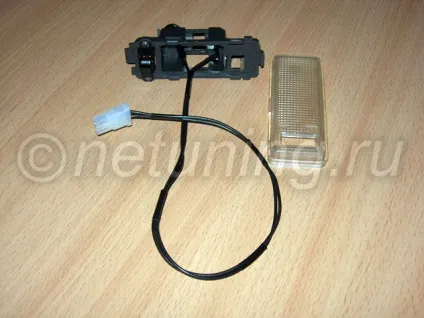

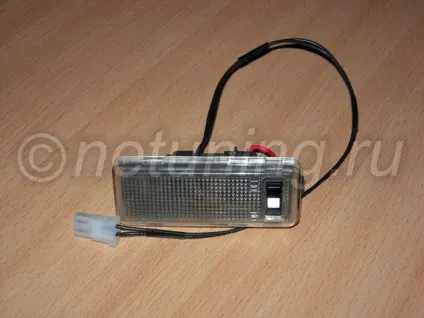

Ліхтар освітлення багажника з приєднаними дротами закінчуються виделкою:

Виводимо проводу в одне з безлічі отворів в корпусі ліхтаря і ставимо на місце Світлорозсіювачі.

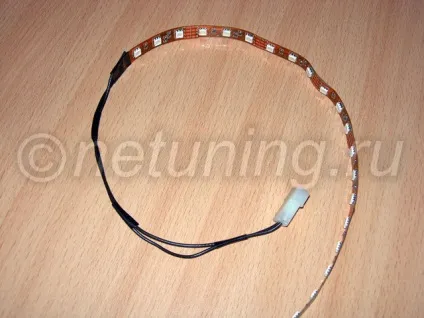

Світлодіодна стрічка освітлення багажника з приєднаними дротами закінчується розеткою:

Підготовчий етап на цьому повністю завершено.
