Як зробити підлоговий годинник або підібрати механізм для готового корпусу, компанія анкона

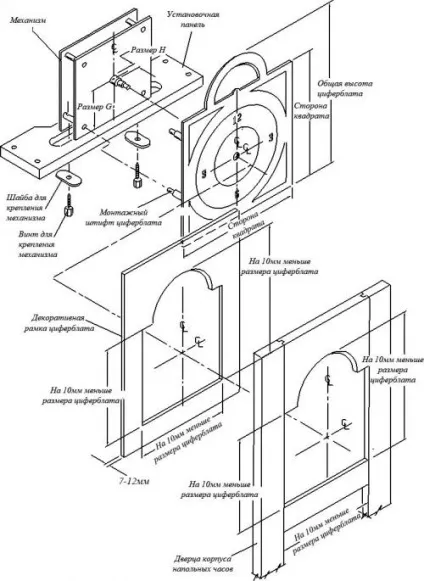

Малюнок 2. (Правильне розташування механізму в корпусі щодо скляного вікна передніх дверей)

Обидва розміру G і H будуть відрізнятися в залежності від моделі механізму, так що слід звернутися до переліку по «Специфікації креслень механізмів для механічних годинників» по ​​конкретної моделі.

(Показано розміщення механізму / циферблата в зборі, по відношенню до декоративної рамці циферблата і склу в передній дверцятах корпусу підлогових годин)

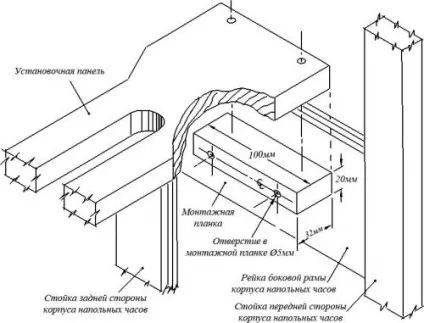

Рісунок3A. (Установка монтажного майданчика механізму в корпусі підлогових годин)

Цей малюнок показує, як встановлювати монтажну площадку на планку, яку необхідно прикріпити до бічної рами корпусу підлогових годин. Цей метод монтажу, як правило, рекомендується для бічних стінок корпусу з твердої деревини (рейкового меблевого щита). Монтажна планка розташовується в корпусі таким чином, щоб монтажна майданчик була на потрібній висоті для монтажу механізму (поверніться до інформації по попереднього кроку) (2).

(Один із способів установки монтажного майданчика в корпусі підлогових годин)

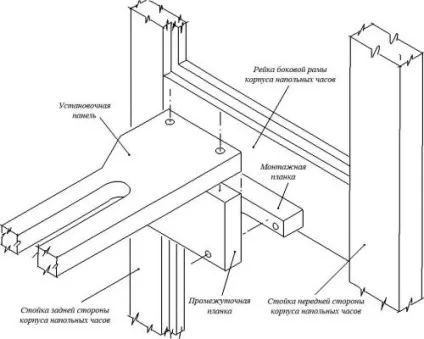

Малюнок 3B. (Монтаж настановної панелі в корпусі підлогових годин за допомогою «проміжної планки»)

Цей малюнок показує, як за допомогою проміжної планки можна збільшити відстань від монтажної планки до настановної панелі механізму. Цей метод використовується, коли з яких-небудь конструктивних причин неможливо безпосереднє кріплення настановної панелі до монтажній планці.

(Монтаж настановної панелі в корпусі підлогових годин за допомогою «проміжної планки»)

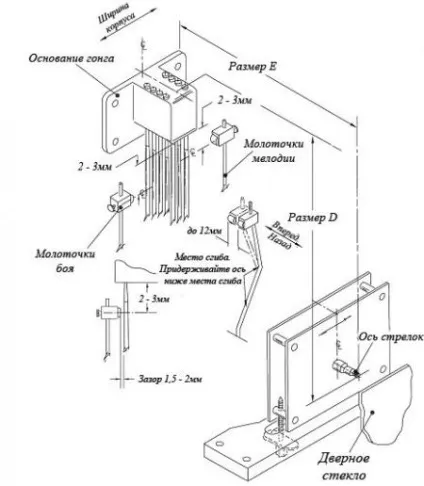

Малюнок 4: (Визначення глибини корпусу підлогових годин і правильне кріплення гонга)

Цей малюнок показує правильне розташування молоточків механізму щодо стрижнів гонга, а також необхідний зазор між головкою молоточка і стрижнями.

Розмір D показує необхідну відстань від осі стрілок по вертикалі до рівня головок гвинтів стрижнів гонга в верхній частині литого блоку. Зверніться до переліку по «Специфікації креслень механізмів для механічних годинників» по ​​конкретної моделі механізму щоб дізнатися цей розмір.

Розмір Е показує відстань по горизонталі від кінчика осі стрілок (допустима відстань від кінчика осі стрілок і до внутрішньої поверхні дверного скла 6-12мм) до задньої поверхні гонга. Ще раз, зверніться до переліку по «Специфікації креслень механізмів для механічних годинників» для цього розміру на конкретній моделі механізму.

Визначення розміру D і E, необхідно для того, щоб належним чином розташувати стрижні гонга в корпусі підлогових годин, незалежно від застосування способу, показаного на наступній ілюстрації 5А або 5В.

(Визначення глибини корпусу підлогових годин і правильне кріплення стрижнів гонга)

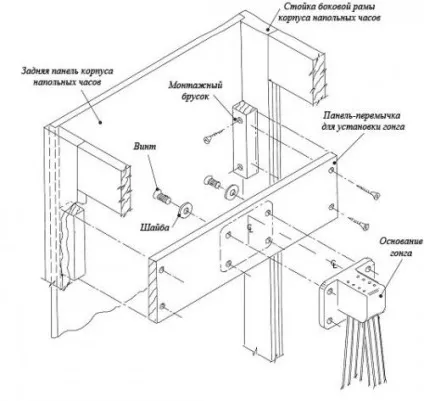

Малюнок 5A: (Монтаж гонга до задньої стінки корпусу підлогових годин)

Є два способи, якими гонги кріпляться до задньої стінки корпусу. Коли глибина корпусу для підлогових годин точно не відома, гонг може бути встановлений безпосередньо на задній стінці, без проміжних елементів. Такий прямий метод монтажу найбільш прийнятний, якщо товщина задньої стінки становить від 10 до 15мм. Для більш товстих стінок задніх панелей переважно використовувати варіант звуковий майданчики і монтажної планки, як це показано на малюнку 2.

Важливо пам'ятати, що Ви повинні забезпечити доступ через знімну верхню панель корпусу підлогових годин або через знімні бічні панелі для вирівнювання і коригування механізму молоточків і стрижнів гонга, якщо ви встановлюєте гонг на задній стінці.

(Монтаж гонга до звукової майданчику)

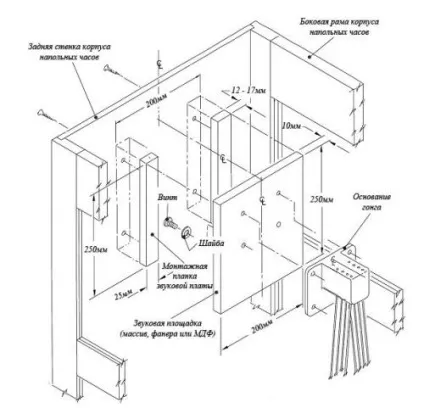

Малюнок 5B. (Монтаж гонга до планки-перемички в корпусі для підлогових годин)

Якщо глибина корпусу для підлогових годин дозволяє провести монтаж гонга до перемички, закріпленої на бічних стінках корпусу підлогових годин, то це є хорошою альтернативою монтажу гонга безпосередньо до задньої стінки. Цей метод монтажу забезпечує набагато кращу доступність для фінальної коректування і вирівнювання молоточків механізму і стрижнів гонга, так як задня стінка корпусу підлогових годин може бути зроблена цілком знімною.

Зверніться до малюнка 4, щоб визначити, розміри D і E, перш ніж монтувати стрижні гонга в корпусі підлогового годинника.

(Монтаж стрижнів гонга в зборі до планки-перемички)

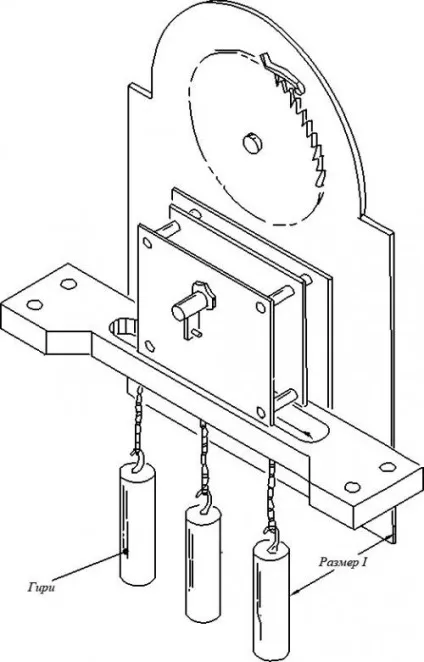

Малюнок 6: (Розмір від лицьової поверхні циферблата до передньої частини гир)

Розмір I, показаний на малюнку 6, як правило, не викликає проблем у прямих вузьких секціях корпусів підлогового годинника. Розмір I може мати вирішальне значення при складанні, незважаючи на звуження секції корпусу підлогових годин. Якщо механізм і циферблат встановлені занадто далеко вперед в корпусі підлогових годин, гирі, можливо, не матимуть достатнього місця для руху вниз у вузькій секції корпусу підлогових годин, не торкаючись передньої рами корпусу або дверного скла. Так як циферблат не показаний в "Специфікації креслень механізмів", розмір I там не відбитий, проте він є в письмових специфікаціях і чітко визначається як "Максимальна відстань між передньою частиною гир і циферблатом".

Це важливий аспект при розміщенні механізму в зборі у вузькій секції корпусу підлогових годин, коли верхня секція виступає вперед щодо секції маятника і гир.

(Визначення внутрішньої ширини корпусу підлогових годин)

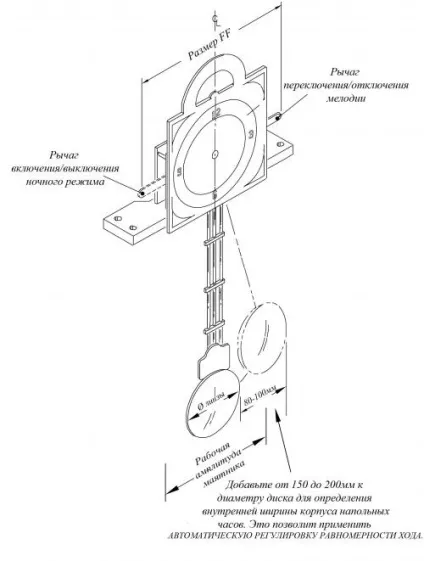

Іноді модель механізму, обрана по "Специфікації креслень механізмів", може не підійти для регулювання ходу маятника за допомогою максимальної амплітуди через особливості корпусу. В цьому випадку необхідно відрегулювати хід вручну. Таке коригування може бути легко виконана, при наявності доступу через бічні панелі в корпус підлогових годин, що дає можливість коригувати підвіс маятника вручну відповідно до інструкцій із комплекту поставки механізму.

У більшості випадків амплітуда маятника (в тому числі, максимальна амплітуда) визначає внутрішню ширину секції корпусу, де розташовується маятник. У тих випадках, коли використовуються маятники з лінзами малого діаметра, ширина може залежати від розміру FF, як показано на цьому малюнку. Якщо механізм, який ви використовуєте, має один важіль відключення / перемикання мелодії або важелі відключення / перемикання мелодії з кожного боку, внутрішня ширина корпуса повинна дозволяти вільну роботу цих важелів відключення / перемикання мелодії вгору / вниз. Ще раз зверніться до переліку по "Специфікації креслень механізмів" для отримання розміру FF для конкретного механізму, який ви використовуєте.

Коливання, показане для кожної моделі маятника в каталозі, це «звичайне робоче» коливання. Залежно від конфігурації механізму і маятника значення коливання можуть незначно змінюватися. Бажано додати 3 см при підборі внутрішньої ширини корпусу підлогових годин.

Додаткова внутрішня ширина годин потрібно для застосування функції механізму "АВТОМАТИЧНА НАСТРОЙКА рівномірно ХОДА", як описано в рисунку 7.

Пропонована формула для визначення внутрішньої ширини корпусу підлогових годин: діаметр лінзи маятника + 15 - 20 сантиметрів. При запуску механізму це дозволить автоматично відрегулювати коливання м'ятника, перевищені раніше вручну.

Важіль включення / відключення нічного режиму показаний пунктиром, тому що він є не на всіх моделях механізмів. Навіть якщо на вашій моделі механізму є тільки правий боковий важіль відключення / перемикання мелодії, вам все ж потрібно подвоїти розмір від C / L механізму до кінчика важеля, так як C / L механізму завжди повинні бути центровані по ширині корпусу підлогових годин.

(Визначення внутрішньої ширини корпусу підлогових годин)

Все митників механізми підлогових годин, представлені в нашому асортименті, оснащені функцією автоматичного регулювання рівномірності ходу (коливань). Ця корисна функція дозволяє автоматично встановлювати рівномірне коливання маятника. Правильно (рівномірно) хитний маятник має рівний і чіткий звук «тік-так». Але ця функція включається шляхом одноразового ручного відхилення маятника в сторону, на відстань, кілька перевищує його нормальну амплітуду. Таким чином, у Вас є вибір: обмежитися мінімальною шириною корпусу - тоді корпус повинен вміщати по ширині тільки нормальну амплітуду кочення маятника, або збільшити ширину корпусу, що дозволить використовувати, при експлуатації годин, функцію автоматичного регулювання рівномірності ходу.

Малюнок 8. (Розуміння довжини маятника і як виміряти корпус підлогових годин)

Довжина маятника механізмів підлогових годин, з гирьовим приводом, не визначає висоту корпусу від осі стрілок до панелі підлоги. Визначати її буде опускання гир за 7-8 днів експлуатації.

Розмір A, показаний на цьому малюнку, дозволяє переконатися в тому, що положення маятника по відношенню до дверного скла корпусу підлогових годин є правильним. Маятник, який підвішений занадто високо виглядає погано. Маятник, який частково схований нижньою секцією двері (нижче рівня скла) також виглядає негарно.

Фізична довжина маятників показана в супровідних документах. Ця довжина завжди буде коротше, ніж розмір A, який є загальною довжиною маятника (від осі стрілок до нижньої частини маятника) при установці механізму.

Зверніться до переліку «Специфікації креслень механізмів для механічних годинників» щодо розміру А для інформації по конкретному механізму. Якщо для цього механізму пропонується тільки один маятник, то буде показаний розмір довжини для змонтованого маятника (від осі стрілок до нижньої частини маятника). Якщо для механізму пропонуються кілька моделей маятника без вказівки розмірів, то в описі буде роз'яснення, які вимірювання дозволять визначити фізичну довжину конкретних маятників, щоб отримати необхідну довжину монтируемого маятника.

( «Фізична довжина маятника» в порівнянні з

«Монтажної довжиною маятника»)

Малюнок 9. (Хід гирі в ставленні до внутрішньої довжині корпусу підлогових годин)

(Хід гир по відношенню до внутрішньої довжині корпусу підлогових годин)

Пам'ятайте, що загальна висота корпусу підлогових годин - це сума вимірів від осі стрілок вертикально вгору до точки, де потрібно послабити верхні гвинти стрижнів гонга і звільнити нижню частину верхньої секції корпусу підлогових годин і вимірювання відстані від осі стрілок до панелі підлоги корпусу підлогових годин (для отримання потрібної довжини ходу гир протягом 8 днів).

Пам'ятайте, що внутрішня ширина корпуса повинна бути така, щоб давати можливість для нормальних коливань маятника і для додаткової амплітуди початкового запуску, щоб активувати функцію автоматичного регулювання рівномірності ходу маятника. Слід пам'ятати, що внутрішня глибина корпуса підлогових годин повинна забезпечити необхідний зазор від кінчика осі стрілок до скла передніх дверцят і повинна дозволити установку гонга досить глибоко за механізмом, причому молоточок гонга на механізмі не повинен мати згинів більш ніж на 1 см, для підгонки до стержнів гонга ; за цієї умови стрижні гонга ніколи не будуть перешкодою для коливань маятника.
