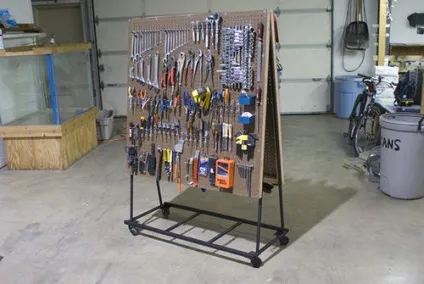

Як зробити мобільний стенд для інструменту, мозгочіни
Вітаю, мозгочіни. Ваші інструменти «вийшли з-під контролю»? Ви втрачаєте час на пошуки потрібної викрутки? Тоді це мозгоруководство про створення своїми руками стенду під інструмент для вас.
Невелике уточнення: якщо ваша майстерня дуже маленька або ви віддаєте перевагу зберігати інструмент в стаціонарних ящиках, то ця саморобка не для вас. Але все одно корисно ознайомитися з моїм мозгоруководством!
При створенні цього стенду використовується зварювання, ріжучі інструменти з великими оборотами, тому дотримуйтесь ТБ і цінуєте своє здоров'я!
Крок 1: Знайомимося з дизайном

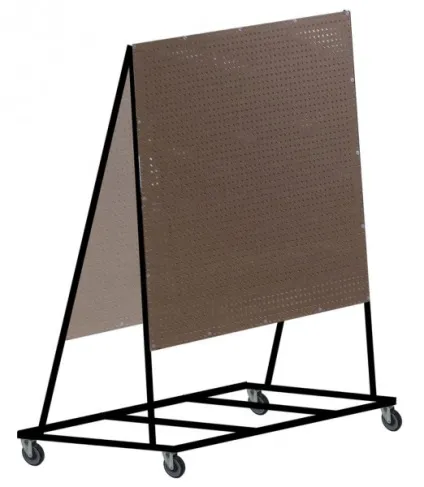

Насамперед представляємо, що будемо споруджувати, і оцінюємо складність завдання.

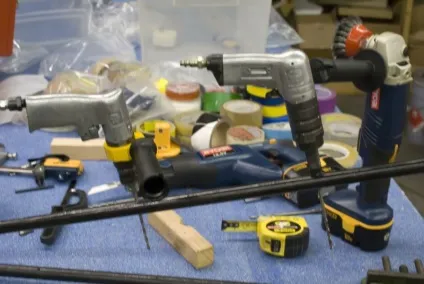

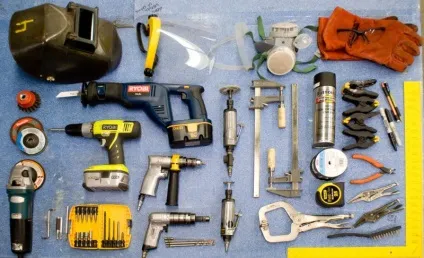

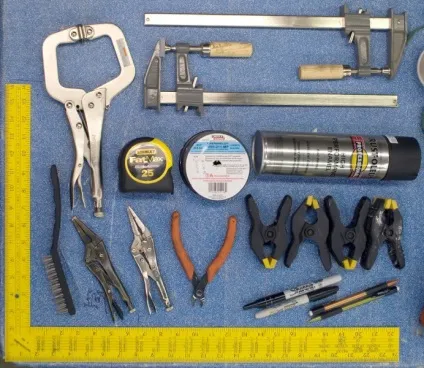

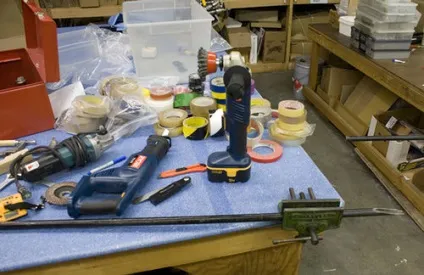

Крок 2: Інструменти і матеріали

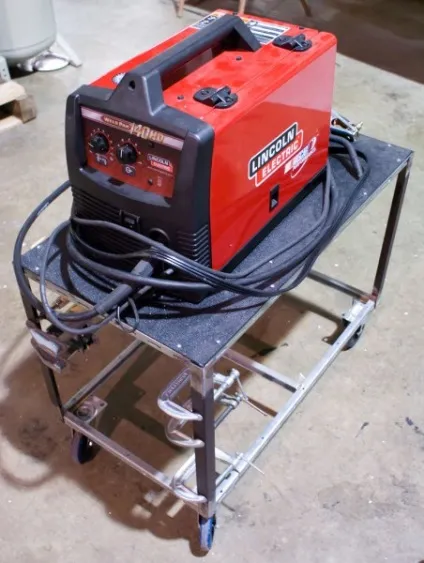

- зварювальний апарат
- пила по дереву
- ножовка по металу
- дриль
- болгарка

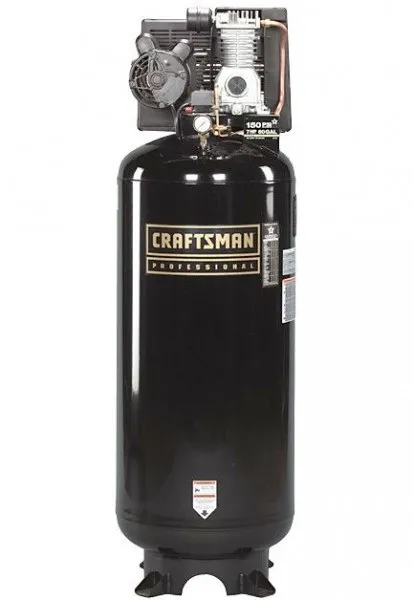

- повітряний компресор (опціонально)
- свердла, біти, шліфкруги

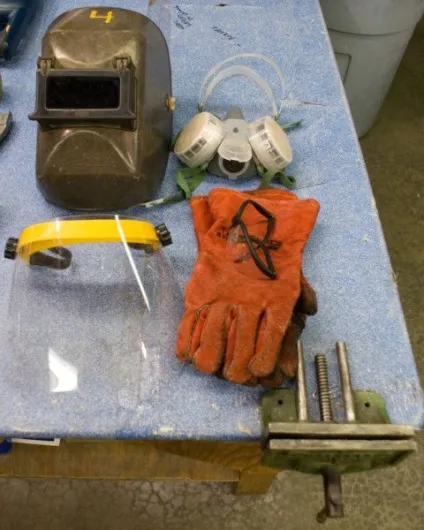

- засоби захисту
- затискачі і струбцини

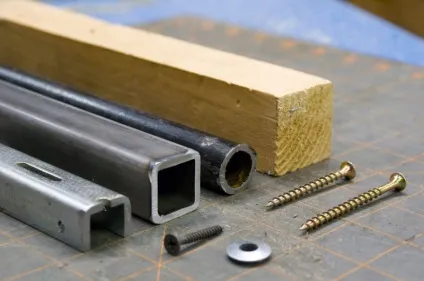

- металопрофіль - близько 10 м
- брусок 5х5см - близько 10 м
- лист перфорований 2х1.2 м - 2шт
- великовантажні колеса - 4 шт
- шуруп 2.5 см - близько 40шт
- шуруп 5см-близько 20шт
- шуруп 7.5см - 8шт
- шайба під шурупи - близько 40шт
- рояльна петля

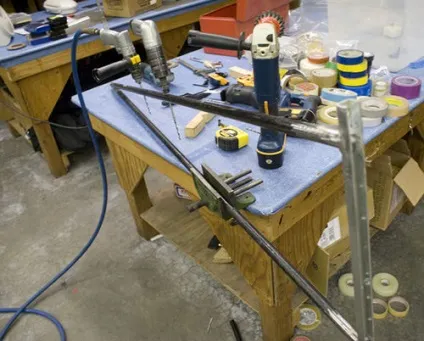

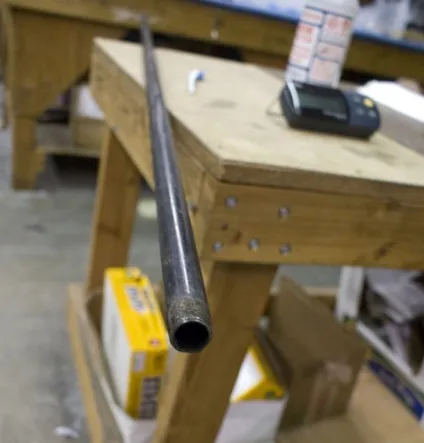

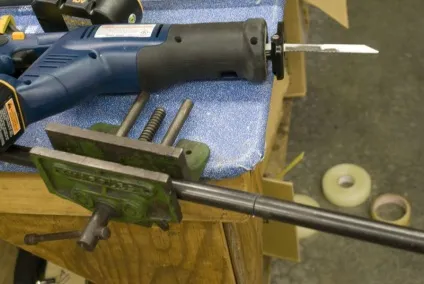

Крок 3: Різка профілю

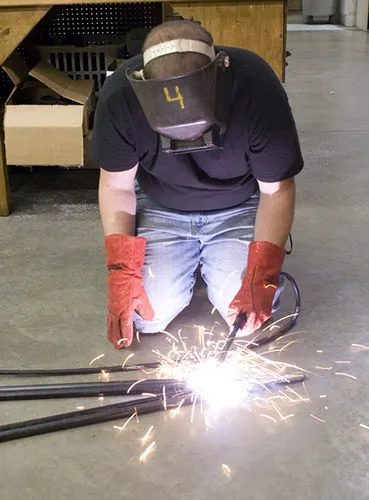

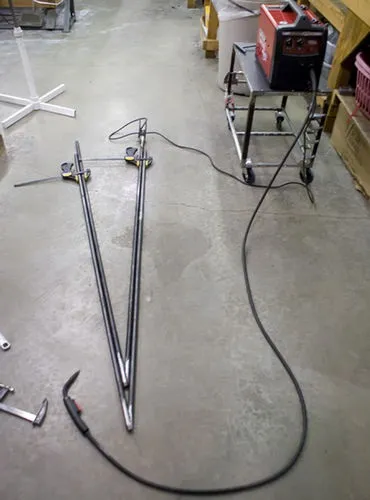

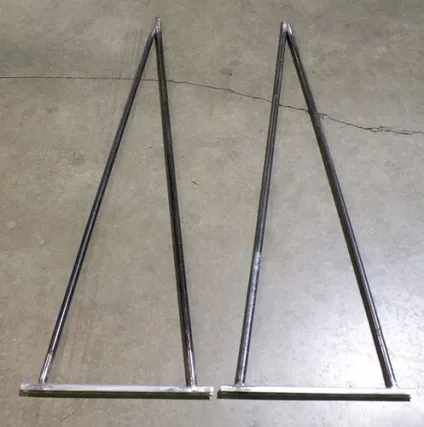

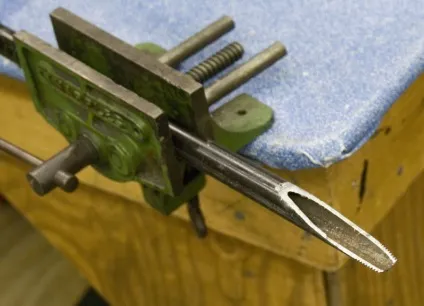

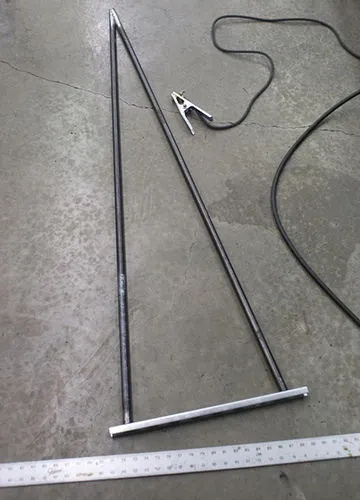

Робоча поверхня кожного боку стенду 1.2х1.2м, але опори повинні бути довшими, близько 1.65м. Отримане вільний простір можна використовувати для зберігання ящиків. Отже, нарізаємо профіль за розмірами: 4 деталі по 1.5м і 2 деталі по 45см, зрізаємо кути і зварює опори-трикутники.

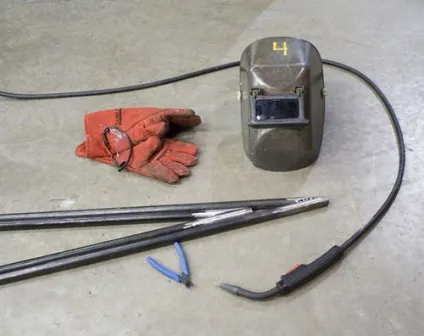

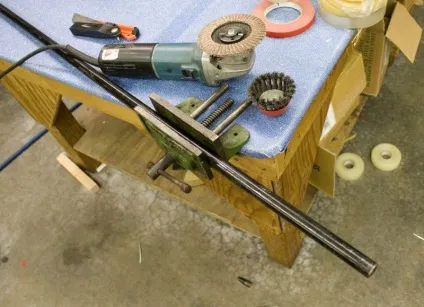

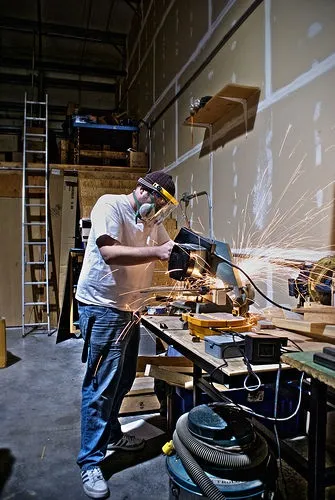

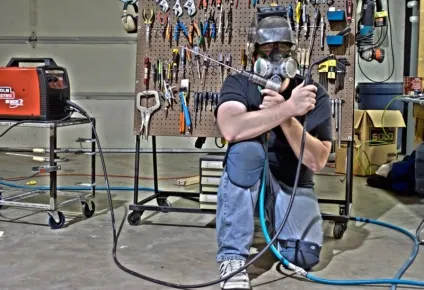

Під час зварювання дотримуємося ТБ, використовуємо рукавички і маску! Потім мозгоболгаркой доводимо шви до презентабельного вигляду.
Крок 4: Отвори під щити

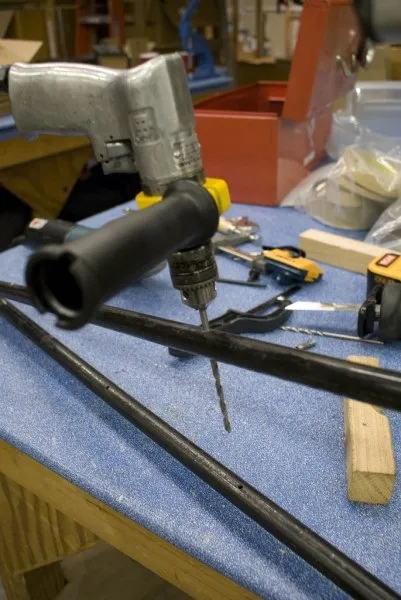

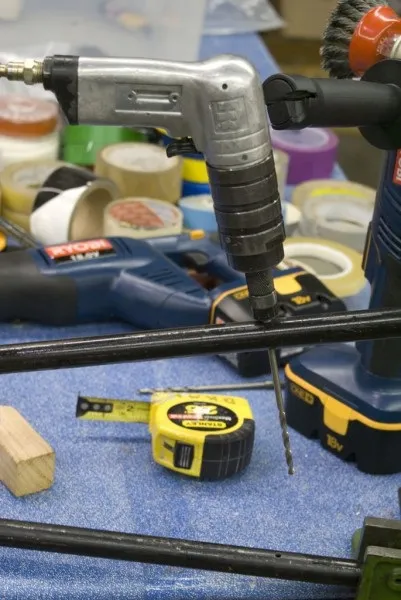

Від вершини опор-трикутників відступаємо по 30см і свердлимо отвори під щити, по 6 отворів на всі 4 стійки.
Крок 5: Щити

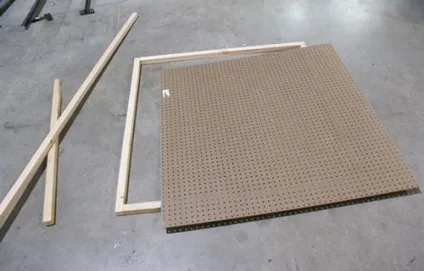

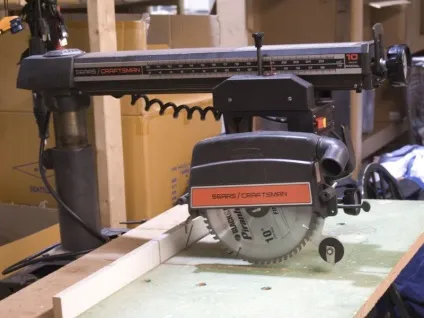

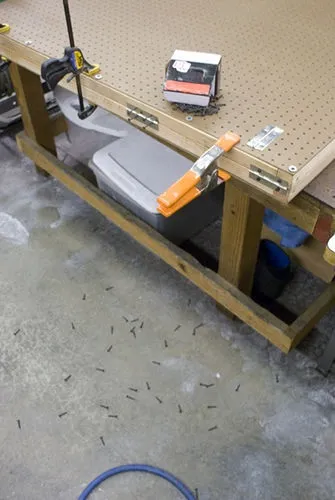

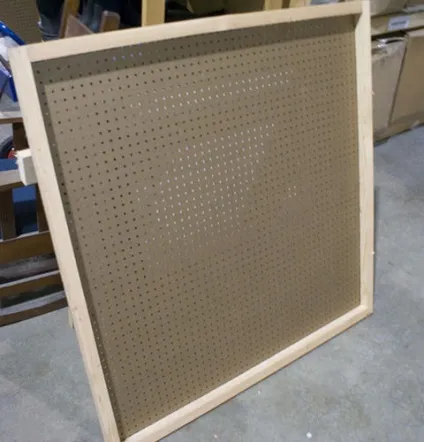

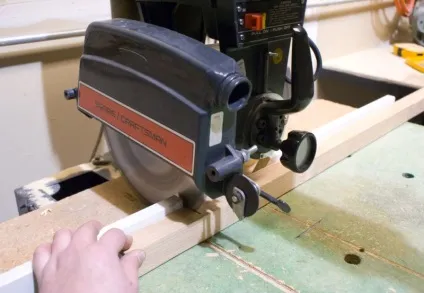

Для рамок щитів нарізаємо бруски: 4 шт по 120см і 4 по 110см, якщо потрібно підганяємо перфорований лист під розміри 120х120см. Далі збираємо рамки і скріплюємо їх 5см-ми шурупами. Див. Малюнок.

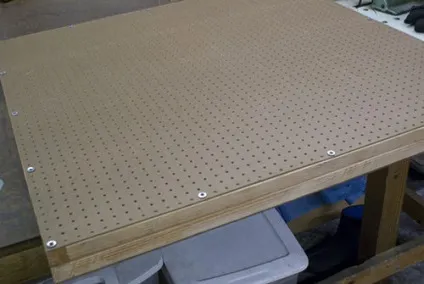

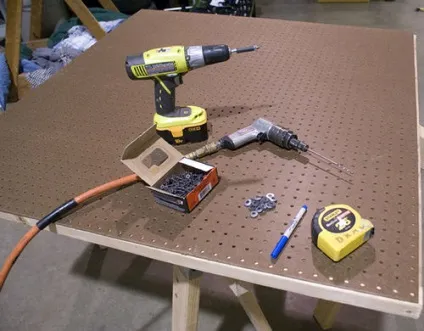

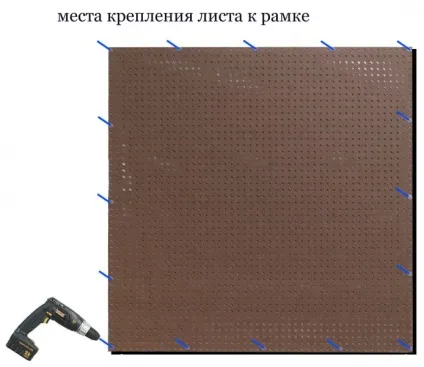

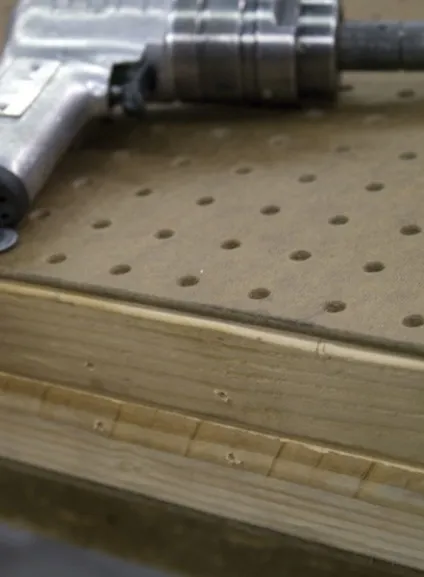

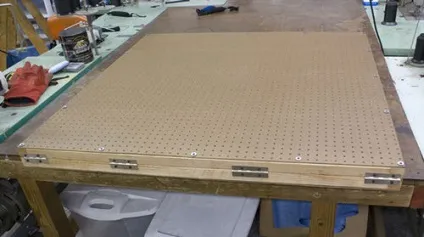

На отримані рамки кладемо листи, підганяємо по мозгогеометріі і скріплюємо 2.5см-ми шурупами з шайбами. Див. Малюнок.
Крок 6: Монтаж петель

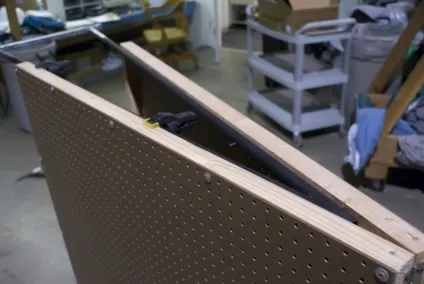

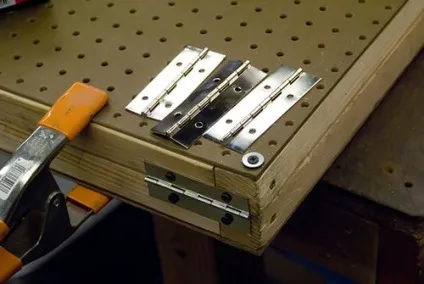

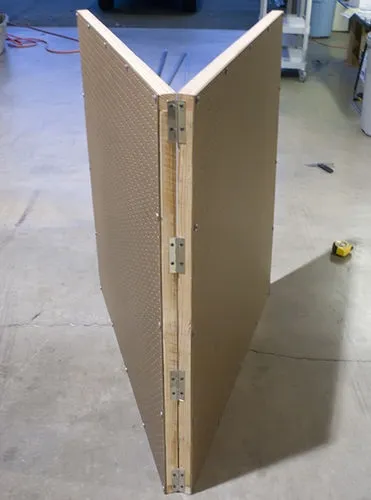

Накладаємо один щит саморобки на інший лицьовими сторонами назовні, і на одному з торців кріпимо рояльні петлі.

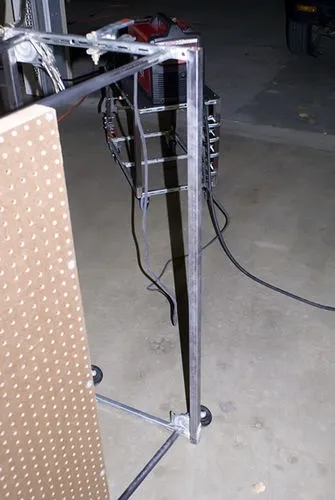

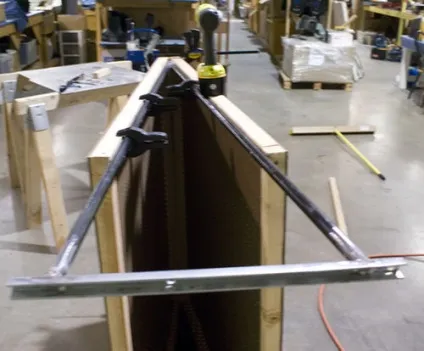

Крок 7: Кріплення щитів

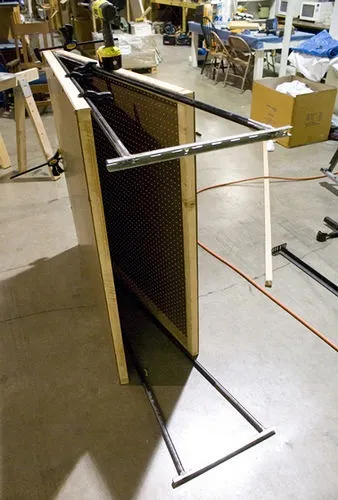

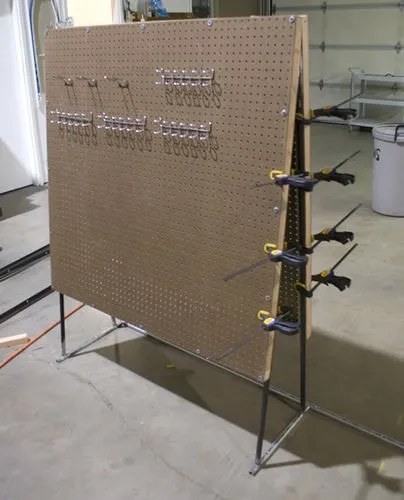

Між щитів на струбцини встановлюємо зварені раніше опори-трикутники, а потім вставляємо в просвердлені отвори опор 5см перші шурупи і пріворачіваем до них щити. Доведеться постаратися, щоб закрутити шурупи, краще використовувати для цього шестигранник або викрутку з насадкою.

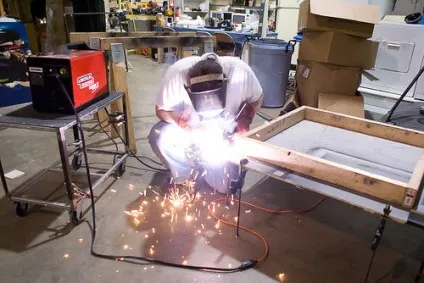

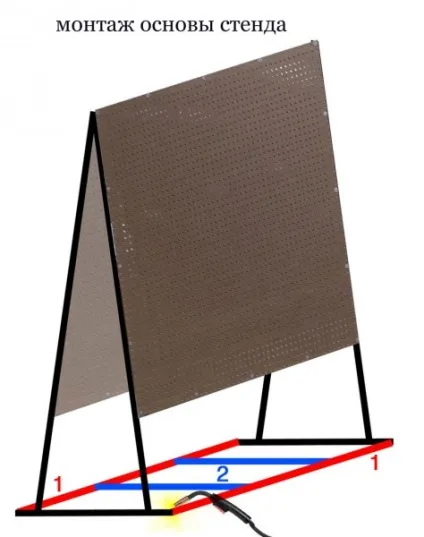

Крок 8: Зварювання опор

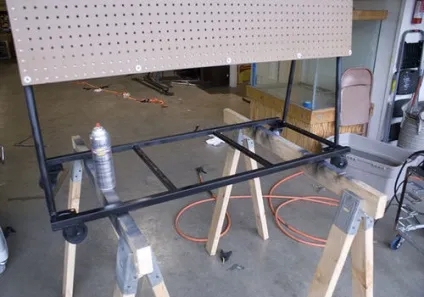

Вимірюємо відстань між опорами і нарізаємо з металопрофілю 2 довгих і 2 коротких шматка, по довжині і ширині відповідно. Далі мозгосваркой приварюють ці шматки до опор стенду, таким чином створюючи міцну основу стенда.

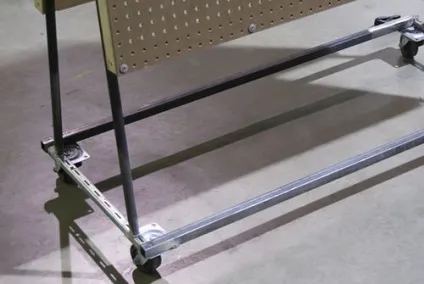

Крок 9: Монтаж коліс

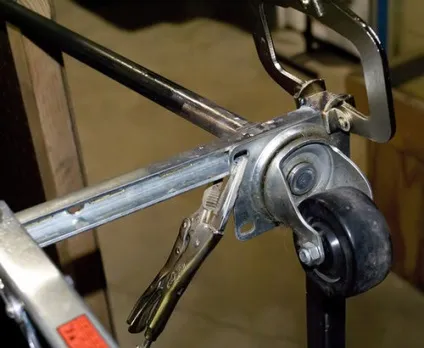

Для мобільності саморобки по кутах основи стенду приварюють / прикручуємо 4 колеса.

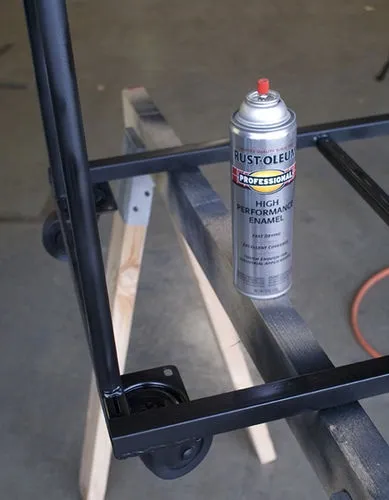

Крок 10: Фарбування

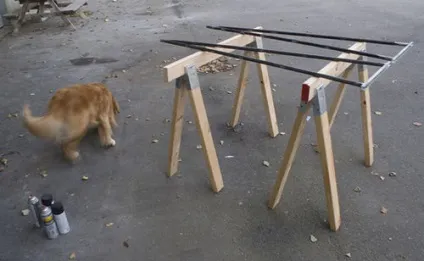

Зачищаємо металеві поверхні, знежирюємо і фарбуємо спрей-фарбою в будь-який вподобаний вам колір.

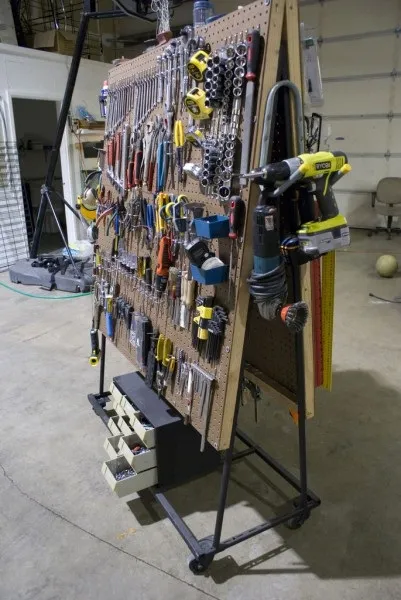

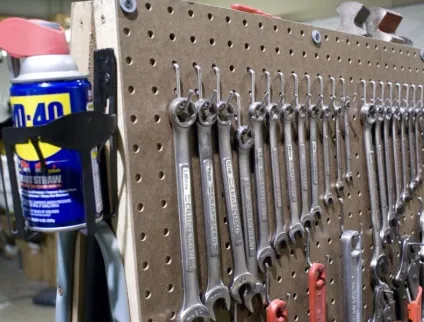

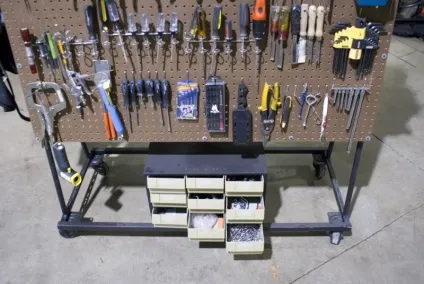

Крок 11: Розміщення інструменту

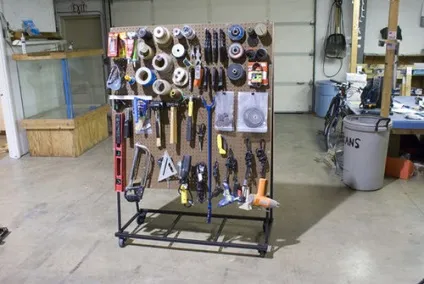

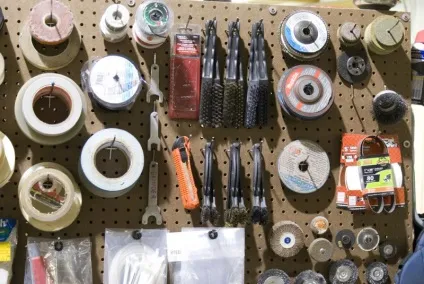

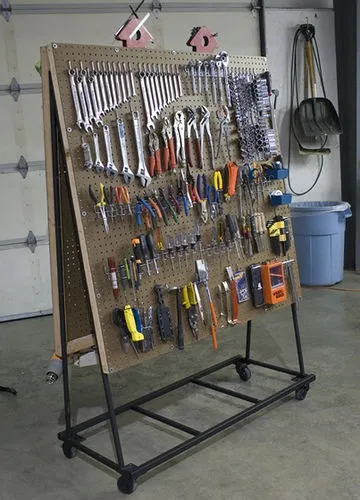

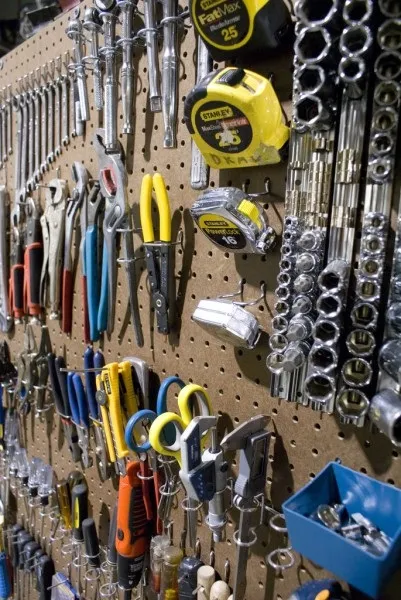

У господарському магазині купуємо звичайні гачки, розподіляємо їх по робочих поверхонь саморобки і навішуємо свій інструмент!

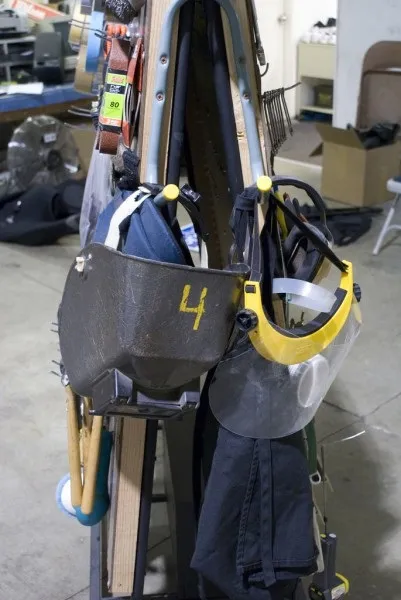

Крок 12: Аксесуари
Проявляємо мозгофантазію і монтуємо на стенд різні додаткові аксесуари.
Крок 13: Відгуки

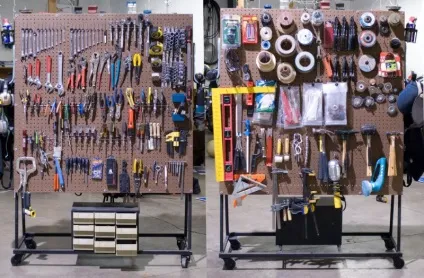

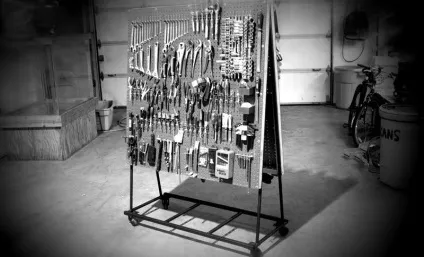

Після використання свого стенду протягом 3 місяців можу вас запевнити, що це дуже зручна і корисна саморобка. Не потрібно витрачати час на похід від робочого місця до ящиків з інструментами, та й майже весь інструмент зосереджений на стенді!
Сподіваюся ця мозгоподелка допоможе вам у вашій творчості!
