Бездротові технології роблять наше життя простіше, яскравіше, комфортніше. Одне з таких бездротових пристроїв може в значній мірі полегшити життя студентам. Як ви могли здогадатися, мова йде про бездротовому мікронавушники. Таке пристосування можна купити, що дорого, або зробити його самим, що дешевше, а часом і якісніше.

Як зробити мікронаушнік своїми руками?

Що нам знадобитися

Інструкція

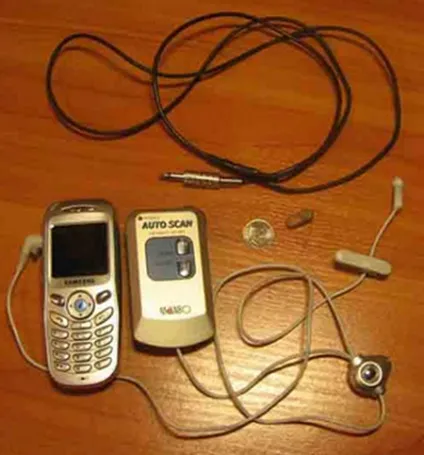

Пристрій складається з 3 частин:
1. Передавача, він же підсилювач.
2. Індуктивні петлі (антена зовнішнього контуру).
3. мікронавушники.

Для початку робимо передавач

1. Купуємо найдешевше китайське радіо без динаміка, з автоматичним пошуком каналів. Схеми в різних моделях практично ідентичні, так що підійде будь-який.

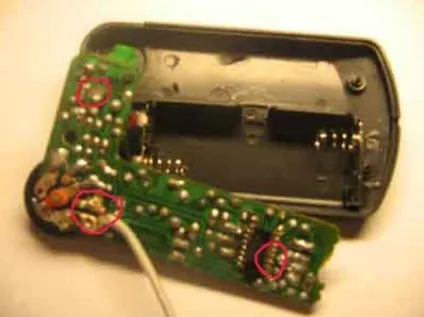

2. Розбираємо корпус.
a. Видаляємо у мікросхеми контакти 2, 4, 5.

b. Знаходимо середній контакт штекера навушників. Обрізаємо доріжку, що йде до нього. Сюди буде підключатися антена зовнішнього контуру.

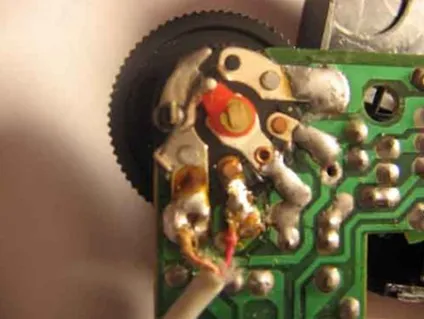

c. До двох крайніх контактам регулятора гучності припаюємо провід від hundsfree (замість навушника гарнітури).

3. В корпусі радіо прорізаємо отвір для проводу hundsfree.
4. Збираємо все назад в корпус і закручуємо його.
5. Підсилювач готовий.

Про дроті Hundsfree

1. Відрізаємо навушник.
2. Замість навушника припаюємо підсилювач.

Якщо вам необхідний мікрофон.

3. Розбираємо кнопку hundsfree.
4. Витягуємо мікрофон.
5. Виводимо його на окремих проводом.

Робимо індуктивну петлю (зовнішній контур)

1. Виготовляємо з гіпсоволокнисті листа оправлення на розрахунковий діаметр.

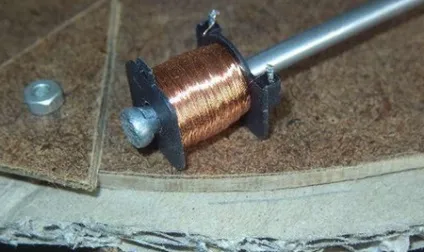

2. Виймаємо з реле котушку з проводом.
3. Намотуємо, стежачи за правильним укладанням проводу.

4. Намотуємо потрібну кількість витків.
5. Подекуди закріплюємо крапельками клею.
6. Розбираємо оправлення.
7. Знімаємо петлю.

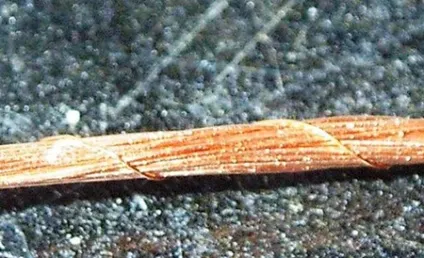

8. Обмотуємо заготовку тієї ж дротом по спіралі.

9. Припаюємо до заготівлі провід.
10. арміруя місце з'єднання, примотавши провід товстіший.
11. Готуємо форму потрібного діаметру з пластиліну:
a. Беремо напрямні однієї висоти;

b. Кабель діаметром 6-7 мм;
c. Готуємо формоутворювальну поверхню;
d. Розмічаємо на пластиліні потрібний діаметр;
e. Вдавлюємо провід, оформивши поверхню;
f. Перевіряємо діаметр.
12. Ми оформляємо місце спайки.

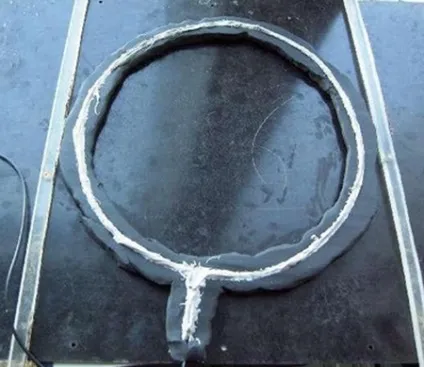

13. Заповнюємо форму герметиком.
14. Укладаємо в форму заготовку.
15. При необхідності додаємо герметик. Не допускайте утворення бульбашок.
16. Ми залишаємо на час.

17. Отримуємо залитий герметиком провід.
18. Обрізаємо надлишки.

1. На комп'ютері робимо схему друкованого монтажу.

2. Робимо саму плату.

3. Схема друкованого монтажу, складається з двох частин.
a. Основна плата: транзистори V1-V3 і резистори 10К і 43К.
b. Друга: конденсатор 0.1мФ і резистор 560к.

Так виглядає майбутня плата:

4. Обережно сточуємо зі зворотного боку поверхню плати.
a. Використовуємо велику наждачний папір, шліфуємо до мінімуму, але не перестаратися.
b. Дрібним наждачним папером або надфілем акуратно доточувати поверхню.
5. Приступаємо до пайки елементів, згідно зі схемою.

6. Готові плати приклеюємо надійним клеєм так, стикуючи їх між собою.
7. Місце стику споює, це місце з'єднання конденсатора з емітером транзисторів.
8. стирчать краю видаляємо скальпелем!

В результаті має вийти щось подібне:

9. Тепер беремо котушку з емальованим провідником.

10. Намотуємо 70-100 витків на ТЕМ і припаюємо її кінці до платам. Для надійності капає на котушку трохи клею.

В результаті має вийти наступне:

11. Тримач батарейки робимо з жерсті, наприклад від старої батарейки, і матеріалу для плат.

a. Основну частину корпусу утримувача вирізаємо з батарейки, яка є клемою «+».
b. Вирізаємо коло діаметром 6мм з матеріалу для виготовлення плат.
c. Шліфуємо поверхню надфілем або наждачним папером.
d. Вийшла клема «-».
12. Тримач буде таким.

13. Припаюємо клему «+» до правого контакту ТЕМа, стежте, щоб вона не контактувала з корпусом.
14. З'єднуємо зі схемою другий контакт ТЕМа.
15. Приклеюємо суперклеєм клеми власника батарейок.

16. Додаємо відсутні з'єднання емальованим провідником.
17. Ізолюємо провідник, щоб не замикала. Для цього в місцях його проходження наливаємо китайського клею.

18. Розміщуємо отриману конструкцію в термоусадочну трубку.
a. Батарейку поміщаємо в тримач.
b. Нагріваємо трубку будівельним феном, запальничкою або свічкою.
c. Затискаємо пінцетом нагріту трубку з боку батарейки.
d. Видаляємо скальпелем зайве.

19. Прикріплюємо шматочок волосіні для полегшення вилучення мікронавушники з вуха.

важливо пам'ятати

1. При використанні провідника для обмотки ТЕМа більшого діаметру може виникати самозбудження навушника, викликаючи високочастотний писк.
2. Легке шипіння в навушнику говорить про його правильній роботі.
