Як зробити ламану дах своїми руками креслення і фото
Завдяки ергономічності і економічності будівництво ламаних дахів і можливості правильно застосувати горищне простір дуже відома. Організація утеплених і неутеплених горищних приміщень використовують в цій технології. Ця технологія відрізняється від традиційної тим, що покрівельна конструкція тут йде зі змінним кутом нахилу скатів, а в звичайній - двухскатная система. І тому тим бажаючим, хто хоче зробити такий дах з горищним поверхом потрібно розуміти, яким чином влаштована система ламаного даху і як визначаються розміри матеріалів для її зведення.
Розрахунки кроквяної системи ламаного даху
Один з найвідоміших представників розряду ламаних дахів - це 5-вугільне побудова з видимим відмінністю в кутах нахилу скатів. Навіть за умови незнання всіх тонкощів зведення її, є можливість розібратися в тому, що конструкція влаштована з двох ярусів, встановлених один на одного. Розташовується мансарда в нижньому фундаментальному ярусі, яка дала ще одну назву ламаним дахах. Зміцнює нижню частину даху, менш великий ярус-верхівка, надає форму побудови в області вершини. Але використання «ламаною» технології неможливо завжди впізнати за зовнішнім виглядом даху. Дах може виглядати як просте двускатное спорудження, зате кут нахилу скатів верхнього і нижнього рівня може бути рівноправним. Існує незліченну кількість варіацій ламаних дахів, тільки ось все будуються по одному і тому ж принципу - шляхом зведення двох, або більше ярусів.
Трохи про особливості кроквяної структури
Створення кроквяної каркаса для двох відділів горищного даху проводитися за правилами, що виходять від звичайної технології побудови похилих дахів. Низ основи ламаного даху конструюють за допомогою наслонних стропильних упор «ніг». У верхній частині можливе застосування як наслонних, так і висячих стропіліни. Низ наслонних стропіліни вправі ґрунтуватися на мауерлат «Мауерлат - елемент покрівельної системи будинку. Являє собою брус або колоду, укладене зверху по периметру зовнішньої стіни. »Або на бруси перекриття.
Основою для верхівки в більшості випадків використовується дерев'яна рама, поряд з цим, яка грає роль каркаса одній зі стін горища. В організації верхній частині даху зазвичай спрямовані на впорядкованість роботи для діяча.
Кут нахилу скатів нижнього ярусу даху, за звичаєм, гараздо крутіше, ніж верхнього. Вони-то і є явним прикладом застосування «ламаною» технології в будівництві даху, у вигляді зламу. Проте прямовисність нижнього і верхнього ярусу скатів може бути однаковою, чому ламане побудова може здаватися звичайної двосхилим дахом. Через необхідність каркаса нижнього ярусу забезпечувати можливість організації використовуваної області, зводять дах типовим для ламаних дахів чином. Тобто кроквяна конструкція повинний мати потрібними деталями зі встановленою передавальної здатністю для спорудження стін і стелі не утепленого або утепленого горища.
Деталі нижнього і верхнього ярусів розраховуються окремим чином, так як на кроквяні ноги навантаження впливають нерівномірно. Також в п'ятикутної ламаної даху безумовно визначається наявністю двох частин, скати, що мають різний кут нахилу і найчастіше різну довжину.

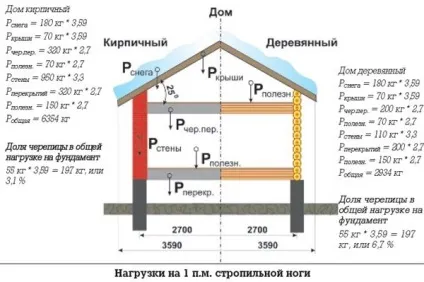

Навантаження. Його види і сукупна величина
Важкі розрахунки, які призводять проектувальники будівельних компаній не має сенсу розглядати, тому що кожен розрахунок індивідуальний. Для вас це зроблять фахівці. У мережі вистачає досить програм, які можуть за кілька секунд вирішити складні математичні операції по обчисленню перетину крокв, балок і опор. Розберемо які типи навантажень на стропіли верхнього і нижнього ярусу і перекриття слід знати.
Розрахунки нижніх крокв проводиться на стиск з вигином, а частіше, тільки на стиск, так як дахи таких схем робляться, по стандарту, для більш стрімких схилів, на яких сніг не тримається і основним навантаженням стає вітер і вага верхнього трикутника. А вітер, навіть ураганної сили, навряд чи зламає стропіліни, швидше за зірве покрив або скине всю дах. Тут уже виступають противітрові заходи: монтаж дротяних скруток і сплетіння даху до єдиного паску стіни різьбовими анкерами.
Вітрова навантаження необхідна для розрахунку міцності кроквяної системи. Для її опису знову ж використовуємо карту районування, але вже складену за величиною тиску вітру.
Цей коефіцієнт потрібен для стропильних ніг обох ярусів даху, так як круту частину поривчастий вітер може зірвати і винести.
У регіонах з високою вітрової навантаженням посилюється частота зміцнення кроквяних ніг до стін, тобто вони кріпляться проволками частіше, ніж просто через одну. Для живучості додається кількість вітрових зв'язків - укосів, упор, дощок або рейок, які прибиваються до чотирьох і більше стропіліни. Вага їх потрібно врахувати при обчисленнях загальної ваги покрівельного перекриття.
Навантаження ваги покрівельної конструкції
Маса покрівлі - це комплексна характеристика з індивідуальними особливостями. По суті, це вага покрівельного човника певного утепленого або не утеплені пристрої з виразним видом покриття і влаштованої спеціально під покриття суцільним або рідкісним каркасом. Іссчісляется вона на 1 метр покрівельної майданчика.
Середні значення ваги покриттів можна знайти по таблиці в інтернеті. Так само в мережі можна знайти безліч фото і креслень ламана дах своїми руками. Необхідно взяти до уваги, що при використанні виступаючих матеріалів для покрівлі масу снігового покриву слід збільшити на 10 відсотків. Наприклад, якщо встановлюється шифер або профнастил з великою хвилею, то потрібно мати на увазі, що сніговий кров в каналах може накапліватся і лежати днями.
Маса обрешітки - найвагоміша складова покрівельної споруди. Вага каркаса взаємопов'язаний з видом покриття. Структура м'якої даху потребує суцільному настилі з дощок, пластів вологостійкої фанери або листів ОСП. Профілі з жерсті, шифер, глиняна черепиця встановлюються на змонтовані з необхідним кроком бруси. Маса каркаса «основи» збільшиться за рахунок монтажу діагональних вітрових з'єднань в місцях з найбільшою вітрової навантаженням. Вага утеплення теж розраховують в окремому порядку.
Для чого необхідні межі
Кожна деталь даху може бути під різним видом навантажень. Вся сукупність навантажень не повинна повергаться деформування і несправності, що може привести до обов'язкової лагодження. Розрахунок несучих побудов за стандартом робиться з урахуванням двох граничних значень, це
- Максимальна міцність - стан, у разі перевищення якого призводить до розлому будівельної структури, до втрати стійкості.
- Максимальна деформування - стан, у разі перевищення якого призводить до недозволена провисання, в результаті чого змінюється геометрія конструкції і ламається вузлова зв'язок.
Серед навантажень, які діють на покрівлю є: опади зимові, вітер, своя маса, вага людей, меблів, які використовують горище. Вплив навантажень може бути одночасним, почерговим і в поєднанні ніби як меблі + людина + вітер; сніг + людина і так далі.
Завдяки розрахунками передбачається максимальна ймовірність впливу навантаження граничної величини.
Споруда ламаного даху своїми руками
Перед тим, як починати будувати кроквяну систему для ламаного даху, необхідно зробити розрахунок деталей системи і створити проект. Уявімо, що цей етап зроблений.
Подивимося один зі стандартних прикладів споруди горища з двома ярусами наслонних стропіліни, скріпленими понад цегляної коробки. До мауерлату будемо закріплювати кроквяну конструкцію, тобто до дерев'яній рамці з балки 150х200мм, помістивши на одному рівні з внутрішнім периметром стін. По зовнішньому краю коробки поміщений ряд цеглин, які маскують маерлат і знімають частину распорочной навантаження. Верхня частина мауерлата повинна перевищувати цегляного зміцнення на 2-3 сантиметри.

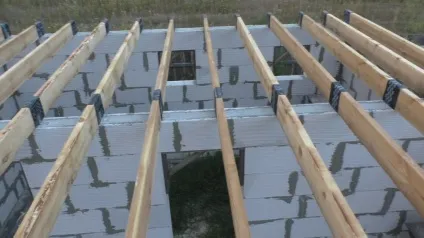

Монтаж балок перекриття

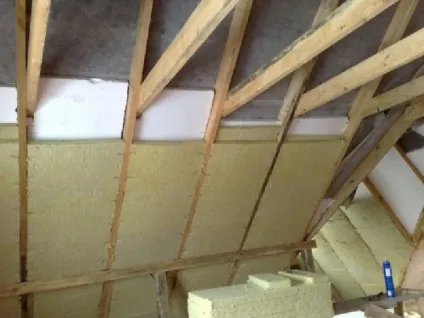

Споруда конструкції починається з установки самих крайніх брусів, винос яких визначає ширину карнизного покрівля. Далі по стягивающей між крайніми брусами поміщаємо проміжні елементи з кроком, рівним протяжності між кроквяними ногами. Для утеплених стропильних систем крок рекомендується зводити рівним ширині плити утеплювача, щоб утеплювач щільно сидів в потрібному для нього міжкроквяному місці. Для неутеплених будівель крок розміряється так, щоб вмістилося ціле кількість стропильних ферм з рівномірним проміжком між ними.
Розмір бруска для побудови перекриття 100х200мм. При уміщених балок підганяємо їх верхню площину, якщо не виходить поставити строго в горизонталь. Уміщених робимо через подтески маерлата або підкладки тріски під балку. Після зміцнення брусів до маерлату встановлюємо до їх торця короткий брус, таким чином, щоб вони створили площину для фронтових карнизних звисів. Відстань між короткими брусами не важливий, хоч навіть і 1м або на зразок того.

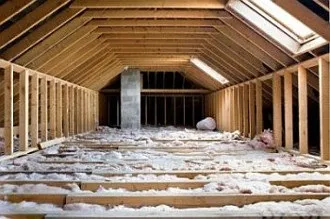

Установка стін горищного простору
Робимо позначки на побудованому перекритті лінії розміщення ряду опор для крокв нижнього ярусу. Одночасно з опорної функцією вони в ролі каркаса для стін горища.
Вступаємо таким чином:
- Використовуємо брус 100х150мм, яка довший на 10 см, ніж під чистове висота горищного стелі; з її допомогою монтуємо кутові опори. Погоджуємо вертикальність опор за допомогою схилу, зміцнювати будемо після того тільки, як переконався в ідеальності установки. Для повної стійкості зміцнюємо їх положення тимчасовими підпірками.
За подобою встановлюємо упори посеред торцевих стін.
- Кутові упори з'єднуємо шнурків, щоб визначити місце монтажу проміжних підпор. Для створення проміжних підпор зійде матеріал 50х150мм з рівною кутовим підпор висотою.
- Понад двох рівнів підпірок складаємо балки, виготовлені з дощок 50х150мм. У проміжних упорах більше немає необхідності, побудовані стінки майбутнього горища міцні і без них.
- Щоб сформувати стелю необхідно встановити дошку ребром на балки.
- Дошку 25х150мм зводимо понад будується горища. Немає необхідності її монтувати по осі конструкції. Кращим рішенням буде паралельно прокласти, відступати від осі 20-30 сантиметрів.
Підгонка крокв нижнього рівня
Стропіли нижнього рівня даху «ламаною» технології виробляються і встановлюються звичайним наслонних способом:

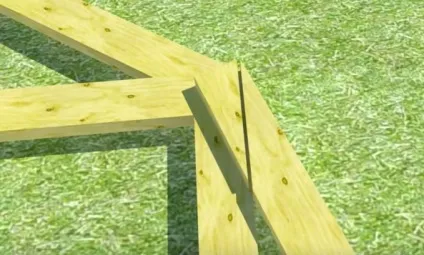

До торця споруджуваного споруди встановлюємо дошку 25х150мм потрібної довжини і технічним олівцем креслимо лінії верхнього і нижнього запила. За умови, що в геометрії кроквяної конструкції немає недоліків, цей зразок можна використовувати для виробництва всіх стропіліни нижнього ряду.
Якщо ж є відхилення в роботі, робимо монтаж тільки крайніх ніг і простягаємо між ними шнурок. За зразком на інших стропіліни залишаємо тільки верхній запив. Зі шнурівкою поєднуючи верхню частину заготовки, нижню лінію розмічати необхідно за фактом.
Ставимо кроквяні ніжки. Зміцнюємо їх до брусів перекриття скобами або залізними куточками, а зверху до балок цвяхах, кілька штук.
Трапляється іноді, що для перекриття нижньої похилої поверхні по всій довжині не вистачить однієї лише дошки. У цих випадках стропіліни встановлюють з двох коротких дощок, укріплених шматком матеріалу подібного перетину довжиною в 1 метр і більше. Але, бажаніше всього зробити замовлення дощок потрібної довжини, щоб послабити спорудження скріпленими ділянками.

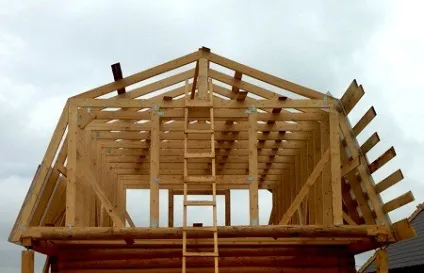

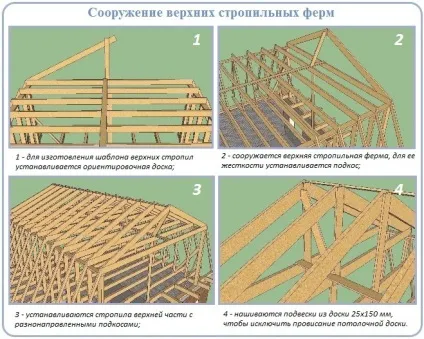

Монтаж стропильних ніжок для верхніх схилів
Щоб виготовити і зробити монтаж верхніх крокв для початку необхідно зробити позначку центральної осі. Для того, щоб це зробити потрібно обрізок дюймовку прикріпити до самої крайньої стельової дошці горища обов'язково вертикально. Ребро обрізка повинна точь-в-точь збігатися із зазначеною на схемі основний осі кроквяної конструкції ламаного даху, після:
Робимо мірку до межі дюймовку для створення зразка і робимо позначку на ній лінії запилів, верхню частину з яких проводимо прямо вздовж зазначеного шматка осі.
Виробляємо за зразком кілька стропильних ніжок для верхніх схилів. Якщо немає сумнівів у правильності побудованого каркаса, виготовляємо відразу пару фуражіровок. В іншому випадку діємо так само, як і з нижніми парами.
Монтуємо першу пару стропіліни, покликавши когось на допомогу. Одному з установкою не переможеш, так як у них немає верхньої підтримки. Щоб тільки створена укріплена кроквяна система не розвалилася, підперти її схилом.
Пристроюємо інші кроквяні ферми верхній частині конструкції. Необхідно підставити їх підкосами через 3-4 штуки. Кут нахилу укосів може бути більше 45 градусів.
Потрібно чергою слідувати шляху їх схилу.

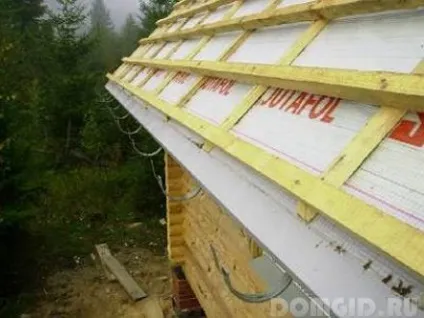

Покриття зовнішніх сторін і створення обрешітки
Не має зовсім значення запроектований тип і крок установки каркаса, все одно по лінії «хребта» та лінії перелому укосів обрешітку роблять суцільний. Наперекір напрямки стропильних ніжок «пристрілюються» дві дошки з зазором 2-3мм між ними. Точно самий суцільне спорудження влаштовується в розжолобках, якщо такі є, навколо горищних вікон і дірок для димоходу. Якщо використовуються м'який варіант покрівельного покриття каркас встановлюється суцільний по всьому майданчику ухилу. У разі, якщо товщина утеплювача дорівнює або більше ширини крокв, попереду каркаса встановлюється контркаркас, вбудована шляхом монтажу віддаленого бруса. Потрібен він для освіти зазору між гідроізоляцією і покриваються матеріалом. У дистанційному бруску немає необхідності в тому випадку, якщо товщина теплоізоляційних плит дає можливість залишити вентиляційний зазор без віддалених хитрощів. Також немає необхідності в ньому, якщо будувати неутеплені дах.
По закінченню робіт по установці кроквяної системи обшиваються карнизи, фронтонні стіни, яких називають в дерев'яному домобудівництві щипцями. Час укладання покрівлі настає після влаштування прилеглих до фронтону стін короткі стріхи.
Показати всі варіанти побудови стропильних конструкцій для ламаних дахів своїми руками неможливо. Є відмінності тип дахів покрівлі, архітектурних величин, регіони. Є багато різних особливостей, які застосовуються в певних умовах побудови. Але наведений наш приклад прекрасно показує загальний технологічний принцип. Ці дані про правила розрахунку і схемах споруди повинні допомогти і звичайним майстрам, і господарям, який тримає під контролем роботу найманої бригади.
