Як зробити ибп із зовнішнім акумулятором - докладна інструкція
Така думка у мене з'явилася, коли я побачив акумулятор від автомобіля, яким тимчасово не користувався. Перевівши з нього погляд на мій бесперебойник я подумав - чи можна зробити ІБП із зовнішнім акумулятором, наприклад, як в моєму випадку - з автомобільним? А чому не можна? Хто нам заборонить? Адже, по ідеї, час автономної роботи має стати НАБАГАТО вище!
Отже, наші піддослідні:
- ДБЖ APC Back-Ups CS 500
- Акумулятор MULTU -12 V, 60 а / ч
- Якщо ІБП на гарантії, ви її втратите. Він буде схильний до розбирання та переробці.
- В автомобільному акумуляторі міститься електроліт, до складу якого входить сірчана кислота. Її пари - це не найкраща інгаляція для організму. Зважаючи на це, краще всю конструкцію встановлювати на балконі, лоджії, або в тому місці, де приміщення добре провітрюється.

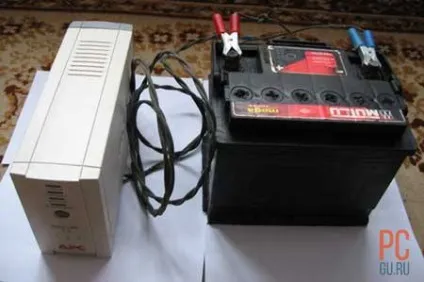

Щоб не мучити душу, ось результат:
Для того, щоб подружити ДБЖ з автомобільним акумулятором, нам знадобляться такі інструменти і компоненти:
- Звичайний паяльник. Можна використовувати ручну газовий пальник;
- Подвійний провід, перерізом не менше, ніж 1,5 мм 2;
- Спеціальні затискачі для підключення до клем акумулятора;
- Роз'єми, типу «мама», в кількості двох штук.
Припаюємо до проводу роз'єми і затискачі. Відзначте плюсової провід.

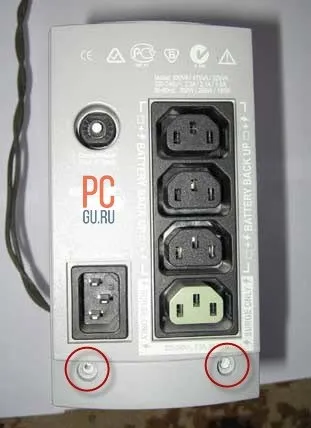

Наступним кроком розбираємо ДБЖ. Мій розібрався на «ура». Потрібно на задній панелі викрутити два шурупи.
Відводимо корпус на себе і тягнемо вгору. Він знімається.
Відокремлюємо другу частину корпусу.

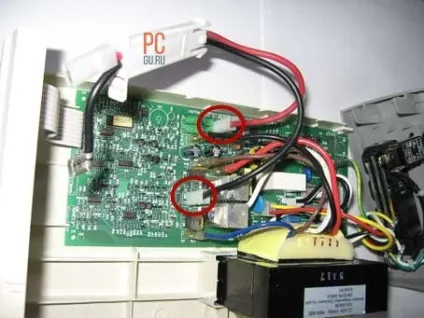

Знімаємо старий провід, який підключався до штатного акумулятора. Не забудьте встановити або запам'ятати, який висновок «+» і який «-»

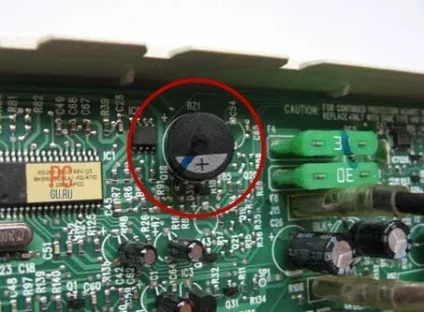

Мене постійно відволікало пищание бесперебойніка, коли він переходив в автономний режим, тобто працював від акумулятора. Тому я заклеїв динамік товстим шаром ізоляційної стрічки, щоб він працював тихіше.

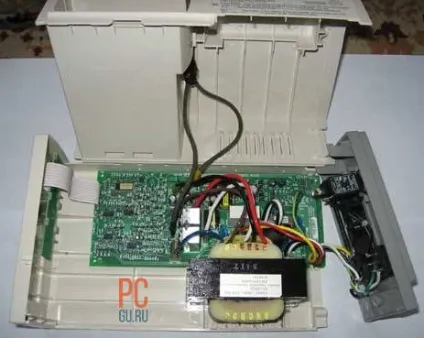

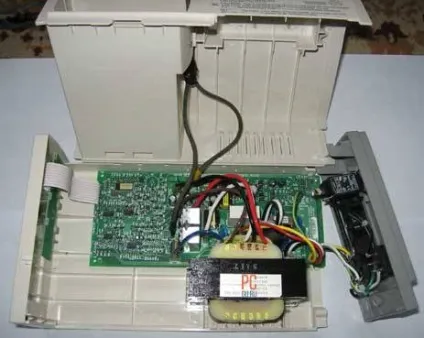

Пропускаємо зроблений раніше провід через кришку корпусу і підключаємо, дотримуючись полярності. Зафіксуйте його, щоб він не висмикнули випадково.
Все, можна зібрати ДБЖ в зворотному порядку.

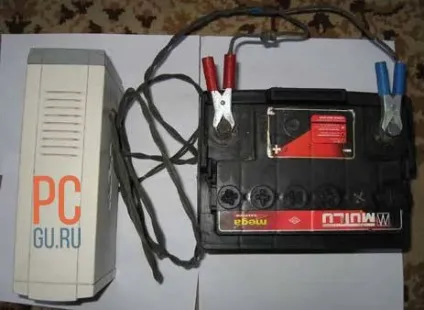

Результат дружби ДБЖ з автомобільним акумулятором
З урахуванням значного збільшення автономної роботи, я взяв старий мережевий фільтр, і переробив його. Тепер можна підключати до ДБЖ будь споживачі, а не тільки комп'ютер.
Для цього потрібно було просто поміняти стандартну євро-вилку на відповідну для бесперебойніка.
Раніше мені вистачало штатного акумулятора в бесперебойніка на 30-50 хвилин при активному навантаженні.
А якщо додати до цього акумулятор ноутбука, сумарний час автономної роботи доходить до 11 годин. За цей час зазвичай вже вмикають світло. Інтернет при цьому від 3G модема.
