Як зробити генератор з двигуна пральної машини своїми руками

Головна> Поради> Конструюємо генератор з двигуна пральної машини

Генератор - електричний пристрій, яке займається перетворенням теплової або ж механічної енергії в електричний струм, тобто виконує звичайну роботу електродвигуна в зворотному порядку. Метою створення генератора з асинхронного двигуна пральної машини (будь-якого іншого двигуна від побутового приладу підходящої потужності) може бути створення:

• зварювального апарату інверторного типу;
• джерела безперебійного живлення приватного будинку (квартири);
• зарядного пристрою і так далі.

Як зробити генератор?

Але для того щоб краще зрозуміти, як з двигуна пральної машини зробити генератор, давайте розберемося, що собою являє асинхронний двигун від непотрібної пральної машини.

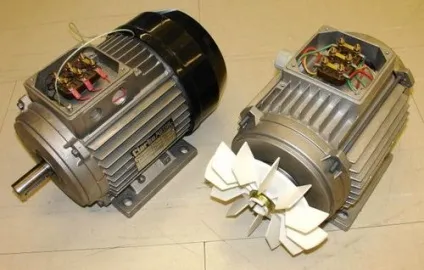

Асинхронний двигун і принципи його роботи

Електричний двигун (асинхронний) - прилад, що трансформує отриману їм електроенергію в механічну (теплову), приводячи таким чином то пристрій, в яке він вмонтований, в дію. Перетворення одного виду енергії в інший відбувається за рахунок виникає між обмотками ротора і статора мотора електромагнітної індукції (шкільний курс фізики).

Придбати готовий асинхронний генератор сьогодні не складе великих труднощів. Але коштувати даний пристрій заводського виготовлення буде досить дорого. Та й мета створення подібного приладу полягає не в розтраті фінансів, а саме, навпаки, для їх економії шляхом задіяння електромотора асинхронного типу, вільного часу, особистих знань і досвіду. Відразу обмовимося. Якщо ви не маєте (не пам'ятаєте) базових, початкових знань в електротехніці, краще відразу залиште в спокої ідею про створення саморобного генератора з однофазного двигуна пральної машини своїми руками.

Покрокова інструкція

Необхідні для роботи пристрою і деталі:

• Асинхронний однофазний двигун від пральної машини-автомат. Цілком підійде електромотор потужністю в 170-180 Ватт. Виробник і час виробництва двигуна не мають значення. Головне, щоб він знаходився в робочому стані;
• Неодимові магніти в кількості 32 штук. З розмірами: 20-10-5 міліметрів. Фото. Придбати магніти можна в спеціалізованому магазині електротехніки або замовити в Інтернеті;
• Контролер зарядки пристрою;

• Випрямляч підходящої потужності. Можна придбати готовий, використовувати від іншого приладу або зібрати своїми руками з використанням діодів Д242;
• Клей (епоксидна смола, супер Момент);
• Вощений папір;
• Ножиці;
• Наждачний папір;
• Домашній токарний верстат;
• Гайкові ключі, пасатижі, викрутки та інші дрібниці.

Порядок виконання робіт своїми руками:

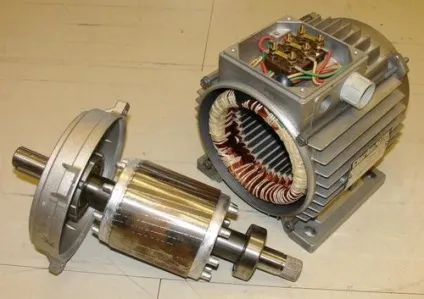

1. Переробляємо ротор (рідної) двигуна пральної машини. Дана операція полягає в знятті на токарному верстаті на виступах бічних щічок шару сердечника товщиною в два міліметри.
2. Потім за допомогою того ж верстата виробляємо нарізку заглиблень в п'ять міліметрів за кількістю магнітів, які і будуть в них вмонтовані.
3. Вимірюємо довжину кола переробленого своїми руками ротора і на основі отриманих вимірів зі сталевої (бляшаний) смужки виготовляємо шаблон.
4. Використовуючи шаблон, поділяємо ротор на рівні частки.
5. Виходячи з того, що на кожен з чотирьох полюсів ротора знадобиться 8 магнітів, поділяємо їх на частини.
6. Клеїмо Неодимові магніти в заздалегідь зроблені поглиблення, враховуючи, що магніти дуже сильні, при приклеюванні слід докладати достатніх фізичні зусилля, утримуючи їх в потрібному положенні. Процес установки всіх 32 магнітів зажадає досить значного часу і уваги.
7. Після їх закріплення перевіряємо міцність і правильність розташування магнітів.
8. Вільний простір між магнітами заповнюємо епоксидною смолою. Для цього:

• в кілька шарів обмотуємо ротор вощеного папером і закріплюємо її будь-яким зручним способом (клей, скотч);

• торцеві сторони також герметизируем, можна звичайним пластиліном;
• вирізаємо в папері отвір невеликого діаметра;
• заливаємо в отриману порожнину з магнітами епоксидну смолу до її повного заповнення;
• залишаємо фіксатор сохнути;
• після того, як смола застигла, видаляємо папір і пластилін.

1. Обробляємо поверхню ротора наждачним папером до отримання потрібного результату (гладкості).
2. За необхідності стягують корпус гвинти і підшипники двигуна замінюємо на нові.
3. З 4 проводів електромотора виділяємо 2 йдуть до робочій обмотці. Решта (стартові) дроти видаляємо.
4. З'єднуємо контролер, випрямляч і однофазний асинхронний двигун від пральної машини в один ланцюг і виробляємо робоче тестування зібраного своїми руками асинхронного генератора електроенергії.

Варіанти виготовлення асинхронних генераторів своїми руками

У нашій статті ми навели приклад переробки двигуна пральної машини в генератор за допомогою неодімових магнітів. Але, крім цього, ви можете зробити своїми руками генератори наступних видів:

• Електрогенератор з самоподпіткой;
• Вітровий електрогенератор;
• 3-фазний бензогенератор;
• Фазні генератори на будь-яких двигунах від побутових приладів.

Техніка безпеки при використанні електрогенераторів

З огляду на те, що будь-який електрообладнання є потенційною загрозою для її користувача, воно повинно бути надійно заізольовані.

Заземлите електрогенератор в обов'язковому порядку.

Не нехтуйте профілактичним оглядом обладнання.
