Як зробити електрокотел своїми руками, саморобний електродний агрегат для приватного будинку

Будь-який бажаючий може зібрати електрокотел своїми руками - за експлуатаційними характеристиками збірні агрегати мало в чому поступаються фабричним виробам. При відповідальному підході котел кустарного складання може виявитися навіть надійніше і довговічніше машини заводського виробництва.

Це стосується і електричних котлів для прогріву приватного будинку, відомих своєю економічністю і високою продуктивністю. Деталі для зборки такого обладнання знаходяться в широкому доступі, а сам процес виготовлення може обійтися дешевше, ніж покупка готового пристрою.

Класифікація саморобних котлів

Існує три різновиди електричних котлів. Перший варіант - працюють на ТЕН. Вони оснащені трубчастим електронагрівачем, який під дією електрики нагрівається і передає тепло рідини. Нагрівач має ізоляцію, завдяки чому теплоносій не перебуває під напругою.

Другий варіант - індукційного дії. Він укомплектований трансформатором з обмоткою, причому труба опалення виступає в якості індукційної котушки. Нагрівання теплоносія відбувається за рахунок вихрових струмів, що виникають на обмотці.

Нарешті, третій варіант, електродний - рідина є не тільки теплоносієм, а й є складовою частиною електричної системи. Зібрати котел своїми руками досить просто, але високі вимоги пред'являються до електробезпеки цього обладнання.

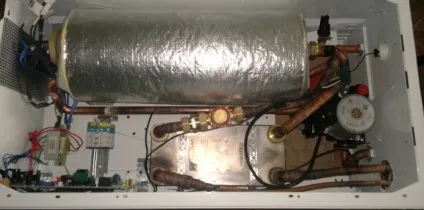

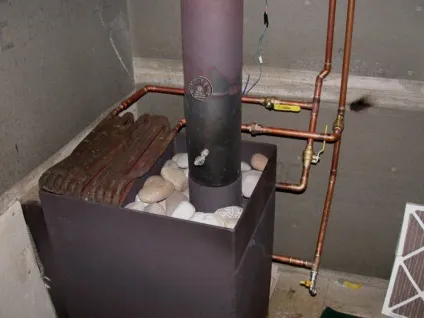

конструкція

По суті, самодіяльний електричний котел являє собою обрізок труби із вбудованою електрофурнітурою. Це дуже зручно, особливо якщо зробити агрегат знімним: тоді догляд і обслуговування техніки істотно спростяться.

Якщо помістити агрегат не в трубу, а в окремий корпус, то можна встановити додаткові датчики, які дозволять автоматизувати роботу системи опалення, підвищити ККД і знизити рівень енергоспоживання. Крім того, коли знадобиться замінити котел іншим, зробити це вийде, не порушуючи цілісність контуру системи.

складнощі експлуатації

Недоліком будь-якого електричного нагрівача є небезпека перевищення ліміту на підключення електричного обладнання в приватному будинку. Так, сукупна потужність усіх використовуваних в житло електроприладів не повинна складати більше 15 КВт.

Для обслуговування приватного будинку площею близько 100 м2 потрібно агрегат потужністю не менше 10 КВт.

Отже, підключивши електричний котел своїми руками, на використання інших приладів ви відводите всього 5 КВт енергії. Щоб підвищити ліміт споживання потрібно отримати спеціальний дозвіл.

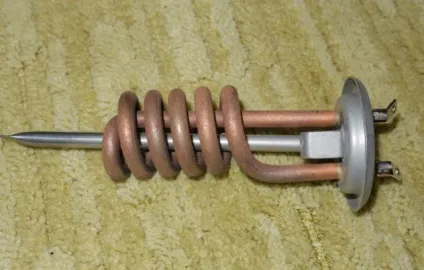

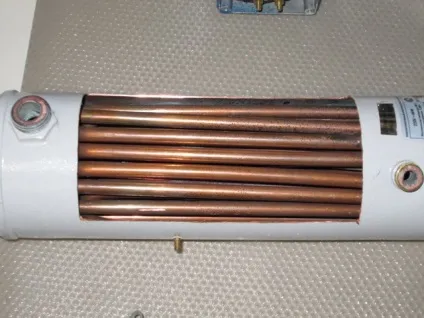

Збірка нагрівача з ТЕН

Щоб виготовити саморобний електричний котел опалення з трубчастим електронагрівачем знадобиться наступний комплект матеріалів:

• сталевий лист товщиною більше 2 мм;
• відрізок сталевої труби (довжина і діаметр залежать від продуктивності агрегату);
• трифазні Тени (не рекомендується застосовувати нагрівачі з вбудованим реле, оскільки вони швидко зношуються).

Спочатку із сталевого листа необхідно вирізати майбутнє дно котла. Розміри дна повинні відповідати діаметру труби. Потім з того ж металу потрібно зробити фланець - кільце, чий внутрішній діаметр дорівнює зовнішньому або внутрішньому діаметру труби, в залежності від того, яким способом деталь планується закріпити на корпусі. Ширина кільця зазвичай становить 30 мм.

Далі зі сталевого листа виготовляють кришку з діаметром, відповідним зовнішнім діаметром фланця. Кришка і фланець з'єднуються за допомогою 6 болтів, в місцях монтажу кріплень заздалегідь проробляються отвори. Ще кілька отворів просверливается в кришці - їх розмір повинен відповідати розмірам запланованих до установки ТЕНів.

приварювання елементів

Першим до корпусу котла потрібно приварити дно, наступним - фланець. Кришку монтують тільки після того, як на ній будуть міцно зафіксовані трубчасті нагрівачі. Між Тенамі і кришкою вставляється ущільнююча прокладка з матеріалу, стійкого до впливу води.

Між кришкою і фланцем розташовується ще одна прокладка, виконана з автомобільної камери. Ця прокладка повинна бути точною копією фланця, в тому числі в ній треба зробити отвори під болти.

монтаж патрубків

До того, як закрити котел кришкою, в його корпус монтують патрубки для підключення труб системи опалення, попередньо вирізавши відповідні отвори. Важливо, щоб на кінцях патрубків була різьба: це потрібно для установки вхідних кранів, які дозволять перекривати циркуляцію теплоносія в контурі, якщо електричний котел потрібно відремонтувати. Труба для відведення гарячої рідини розташовується у верхній частині агрегату, бажано вбудувати її прямо в кришку. Охолоджений теплоносій подається по трубі знизу.

Коли патрубки монтовані, котел повністю збирають і підключають до мережі. Іноді його конструкція може змінюватися: наприклад, на фланець монтують не тільки кришку, але і дно. Пристрій є універсальним, і його вийде легко пристосувати до технічних параметрів системи опалення будинку.

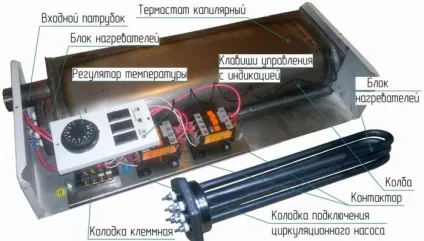

Електромонтажні роботи

Під час електромонтажних робіт контакти всіх ТЕНів котла з'єднуються з колодкою, до неї ж підключається нульовий провід. Іноді нагрівальні елементи відразу ж замикають на цей провід без використання колодки.

Перетин жили проводу має відповідати навантаженні, яку Тени створюють: тоді саморобний електричний агрегат буде працювати без збоїв.

До контакту кожного нагрівача підключають фазний провід, пропущений через автомат захисту. Перетин кабелю вибирають на основі навантаження, створюваної усіма включеними Тенамі одночасно.

Всі проводи повинні бути ізольовані, особливу увагу потрібно приділити тому, щоб їх оголені частини не стикалися з металевою кришкою котла.

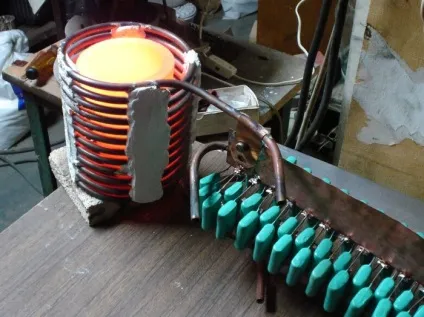

Збірка індукційного котла

Для виготовлення індукційного котла знадобляться:

• відрізок пластикової труби з товстими стінками;
• мідний дріт діаметром 7 мм;
• зварювальний інвертор потужністю 15 А.

До пластиковій трубі кріплять два патрубка, попередньо виконавши відповідні отвори. Її внутрішній простір повністю заповнюють обрізками дроту довжиною 40-50 мм.

Потім створюється індукційна котушка: дріт акуратно обвивають навколо труби, загальне число витків - близько 90. Котушку підключають до инвертору. Отриманий саморобний котел опалення монтують безпосередньо в трубопровід, вирізавши ділянку труби.

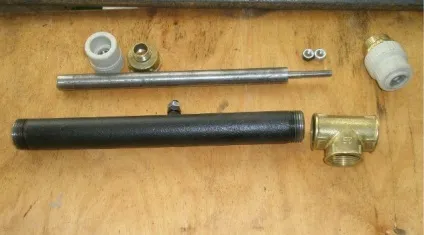

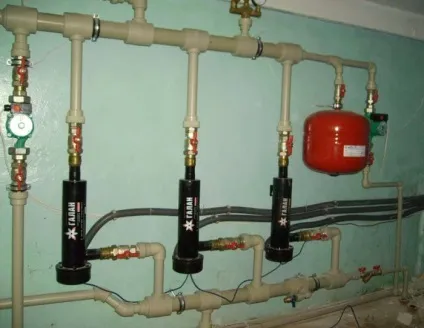

Збірка електродного котла

Просто зробити і електродний нагрівач. Для цього майстру знадобляться:

• залізна труба діаметром від 57 мм з товстими стінками;
• лист заліза товщиною більше 2 мм;
• внутрішній електрод діаметром 25 мм;
• прокладки з пароніту або гуми і приєднувальні клеми.

Як і в попередніх випадках, потрібно почати з приєднання патрубків для труб до майбутнього корпусу котла. З одного кінця патрубки приварюють до агрегату, з іншого - роблять різьблення.

Виготовляючи електродний котел своїми руками, в корпусі просвердлюють отвір для заглушки. До останньої кріпиться електрод, він встановлюється всередині котла. На завершальному етапі саморобний корпус заварюють, встановлюючи вирізані з металевого листа кришку і дно.

Після очищення зварних швів потрібно перевірити їх на проникність. Для цього місця зварювання покривають мильною піною, а всередині корпусу повітряним пресом нагнітають тиск. Там, де з'явилися пухирці, котел почне протікати. Коли всі виявлені несправності усунені, можна обробити корпус емальованому фарбою.

Котел буде справно працювати, якщо вода в системі опалення будинку містить соду. Останню додають для того, щоб підвищити силу струму: розрахувати цей показник можна, розділивши потужність агрегату на 220.
