Вітаю всіх мозгочінов. Сьогодні доторкнемся до цікавому світі фізики, тобто створимо своїми руками аеродинамічну трубу для наочності процесів фізики потоку.

Ця «повітряна» саморобка розкриває магію аеродинаміки, тобто всього того, що падає, літає, паморочиться і т.д. і може стати відмінним наочним посібником для дітей на уроках фізики. Конструкція труби досить міцна, тому може експлуатуватися не тільки у вертикальному положенні, але і в горизонтальному.

Отже,
Мета: Аеродинамічна труба
Процеси: аеродинаміка, фізика, тиск повітря, падіння
Час приготування: приблизно 1,5 години

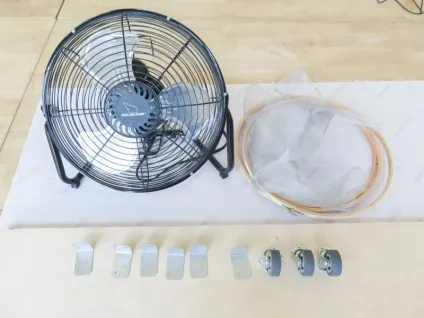

матеріали:
вентилятор
• фанера 60х50х2см
• дерев'яний брус 5х7.5см - приблизно 1.8м
• саморізи
• куточки - 6 шт
• пластиковий лист (для формування труби)
• пяльци для вишивання діаметром 35см - 2шт
• хомути-стяжки
• прозорий і звичайний скотч
• сітка

Матеріали для ширяння:
• повітряні кулі
• пакети
• маркери
• стрічки
• палички від морозива
• папір
• рукавички
• стаканчики

Інструменти:
• дриль
• лобзик

Головна деталь нашої мозгоподелкі - вентилятор, із запасів майстерні або дешевий варіант з магазину, бажано звичайно потужніший.

Розміри пластикового листа потрібно співвіднести з необхідною висотою труби і діаметра вентилятора, і звичайно з діаметром п'яльці. Так пяльци діаметром 35см мають довжину окружності близько 114см, необхідна висота труби близько 120см, отже розміри пластикового листа не менш 120х115см.

Для зручності переміщення труби в самоделке використовуються ролики, атрибут не обов'язково, але корисний.

Крок 2: Обруч з фанери

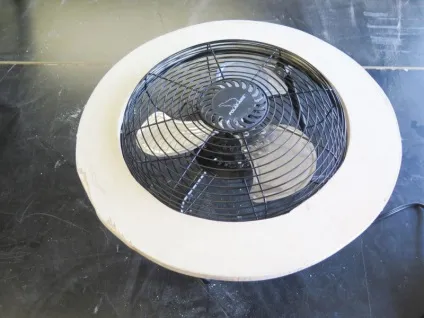

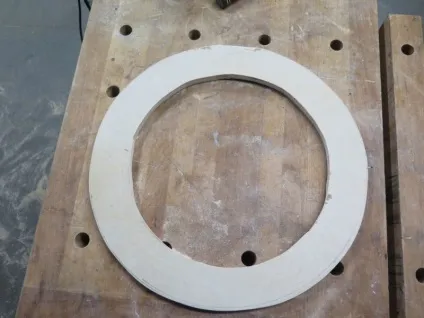

Головна деталь основи вироби це фанерний «пончик», по внутрішньому діаметру близький до діаметрам п'яльці і вентилятору. Щоб його зробити прикладаємо до фанерного аркуша пяльци, розмічаємо їх внутрішній діаметр (35см), а потім простою конструкцією з олівця, бруска і самореза розмічаємо зовнішній діаметр обруча (48см).

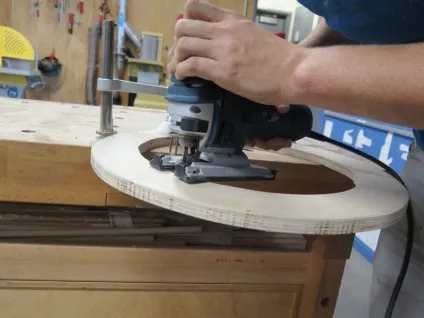

Лобзиком випилюємо обруч по зовнішньому контуру, потім висвердлюємо отвір всередині мозгообруча і випилюємо внутрішній контур. «Пончик» готовий!

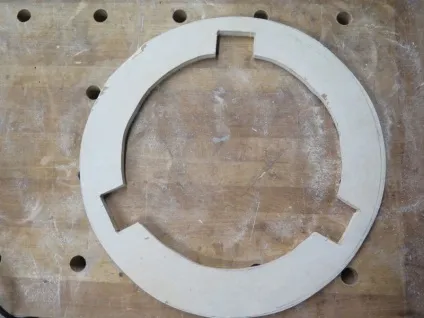

Крок 3: Місця під опори

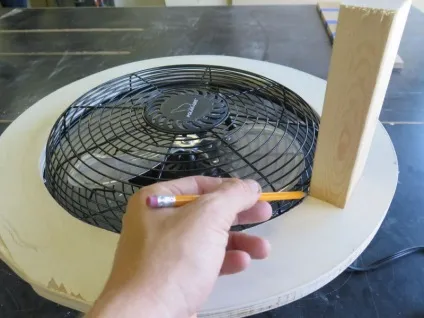

По внутрішньому діаметру «пончика» розмічаємо місця установки опор вироби. на відстані 120 градусів друг від друга прикладаємо бруски опор, розмічаємо, а потім лобзиком видаляємо зайвий матеріал. При цьому не забуваємо приміряти вентилятор 🙂

Крок 4: Опори

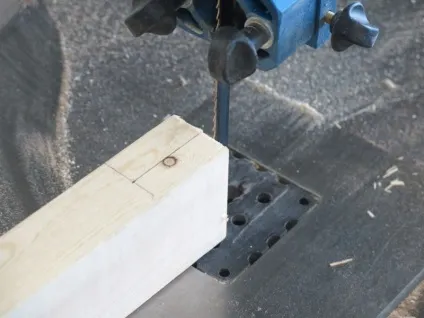

На одній зі сторін опор вибираємо матеріал розміром 2.5х5см, це потрібно для подальшої установки кронштейнів. Потім розмічаємо на опорах місця кріплення «пончика», так щоб після установки вентилятора і труби залишалося невеликий простір, через яке будуть подаватися в потік матеріали для ширяння. Тобто «пончик» розміщуватися на висоті 38см від нижнього краю опор.

Крок 5: Збірка основи

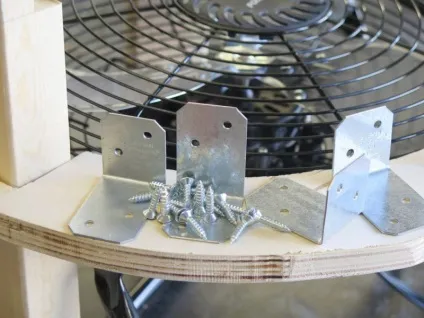

За допомогою куточків і саморезов збираємо підготовлені опори і «пончик» в єдину основу. У верхніх краях опор висвердлюємо по два отвори, один з яких буде використовуватися для закріплення вітрової мозготруби.

Крок 6: Супорти для труби

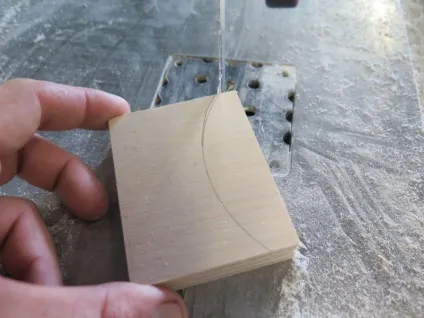

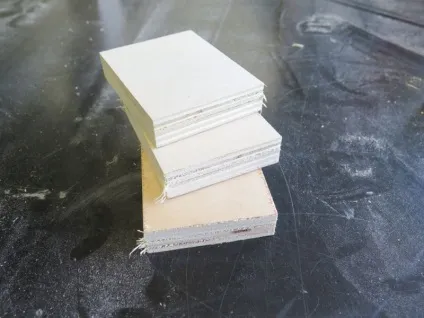

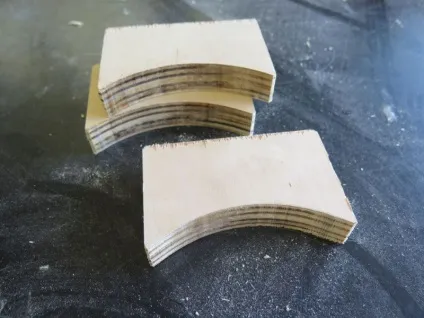

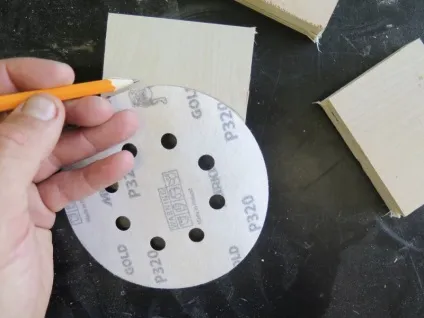

Для установки труби необхідно підготувати невеликі «посадкові» місця на опорах. Тому з фанери товщиною 2 см випилюємо майданчики-супорти розміром 5х9см, розміщуємо їх на опорах і закріплюємо саморізами. Щоб надати супортам більш презентабельний вигляд можна перед їх кріпленням вирізати виїмки з однієї зі сторін.

Крок 7: Ролики

Як згадувалося раніше, установка роликів крок не обов'язковий, але корисний. І якщо ви вирішили їх змонтувати на аероподелку. то врахуйте, що це збільшить загальну висоту труби.

Крок 8: Пластикова труба

Приступаємо до формування труби: знімаємо акуратно захисну полоні з пластика і згинаємо лист в трубку, скріплюючи по шву прозорим скотчем. Потім з обох кінців труби встановлюємо пяльци і закріплюємо їх звичайним мозгоскотчем. для краси, та й для більшої міцності.

Крок 9: Установка труби

Отриману трубу встановлюємо на основу і розмічаємо отвори для кріплення. Ці отвори розташовуються по центу опор, по обидва боки нижніх п'яльці і мають діаметр достатній для проходження стяжок. Як тільки розмітили, висвердлюємо ці 6 отворів.

Крок 10: Закріплення труби

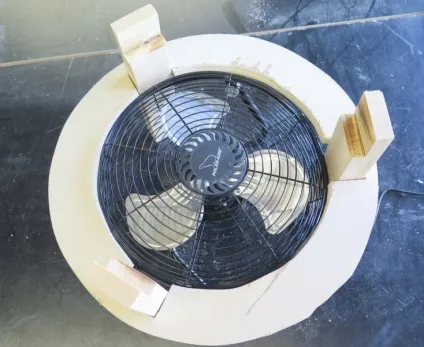

Знову встановлюємо трубу на основу, центруємо отвори і хомутами-стяжками закріплюємо трубу в основі. Даний вид кріплення зручний при транспортуванні цієї аероподелкі. Звичайно, спочатку встановлюємо і фіксуємо сам вентилятор.

Затягуємо хомути і мозгосамоделка готова!

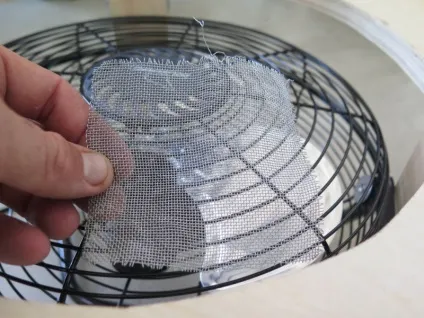

Крок 11: Запобіжна сітка

Вентилятор має захисний кожух, але так як виріб призначена для спільного використання з дітьми, все ж варто додатково встановити запобіжну сітку з господарського / будівельного магазину. Вона не дозволить потрапити дрібних предметів, та й пальцях, на обертові лопаті.

Тому вирізаємо сітку за розмірами вентилятора і закріплюємо її на захисному кожусі.

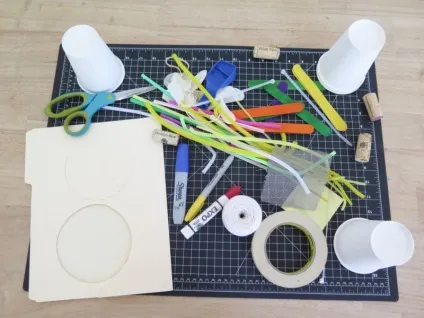

Крок 12: Збираємо «випробувачів» для ширяння

Оглядаємо свою майстерню на предмет пошуку речей, які виступлять «випробувачами» в нашому аероексперіменте. Для цього підійдуть легкі і не дуже предмети і матеріали. Проявіть мозгофантазію і зберіть різні предмети, щоб вітрова труба повністю розкрила свій потенціал!

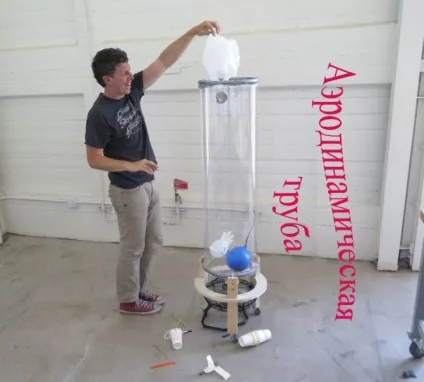

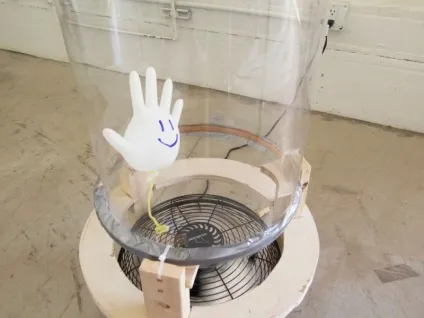

Крок 13: Експерименти!

Саморобка повністю готова до роботи, тому вдалих вам експериментів і дослідів!

Років різних предметів на різних швидкостях зроблять вивчення фізики більш цікавим і веселим, а якщо «покласти» трубу, то потужно вивчати ще і підйомну силу крила і т.д.

Творіть і експериментуйте!
