Як змастити і зібрати перфоратор makita 2450 та 2470 правильно
До збірки будь-якого механізму слід приступати після ретельної підготовки. Треба підготувати не тільки деталі, але і інструменти, місце, мастильний матеріал.
З інструментів не обійтися без щипців, викруток, молотка, пензлики для нанесення мастильного матеріалу.
А яка ж схема зборки перфоратора Макіта 2450 і 2470?
Збірка перфоратора Макіта своїми руками може бути виконана тільки за умови дотримання інструкції.
Завданням складального процесу є заміна що вийшли з ладу деталей на придатні і забезпечення взаємозамінності і працездатності інструменту.
Порядок складання перфоратора Макіта 2450
Збірка ударного механізму
А як зібрати ударний механізм перфоратора Макіта?
Ударний механізм збирається з двох вузлів: вала стовбура з прямозубой шестерінкою і проміжного вала з підшипником кочення.

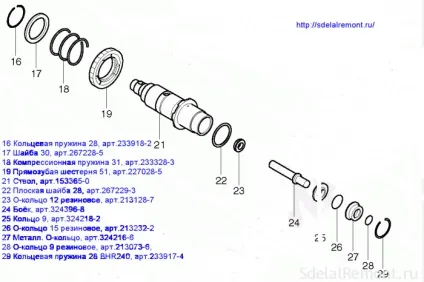

А). На ствол поз.21 надаватися прямозубая шестерня поз.19 і притискається компресійної пружиною поз.18.
Для фіксації пружина притискається шайбою 30 поз.17 і закріплюється стопорним кільцем 28 поз.16.
Б). Для складання бойка треба надіти кільце 9 поз.25 на вал бойка, натягнути гумове кільце поз.26, придавити металевим кільцем поз.27.
Тепер переходимо до протилежної сторони стовбура поз.21. З іншого боку внутрішню поверхню стовбура треба змастити мастилом і вставити всередину зібраний ударник поз.24.
Збірка вузла проміжного вала

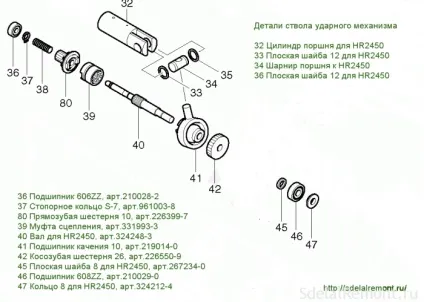

Для складання проміжного валу треба підшипник кочення поз.41 надіти на вал поз.40 зубами до шліцам вала, на шліци вала надіти муфту поз.39.
З протилежного боку вала надаватися косозубая шестерня 26 поз.42. плоска шайба 8 поз.45, підшипник 608zz поз.46 і стопорне кільце 8 поз.47.
Проміжний вал зібраний.
Збірка вузла редуктора
Монтаж блоку редуктора виробляється на внутрішньому корпусі поз.49.
До речі, є випадки, коли осі вискакують з внутрішнього алюмінієвого корпусу. У корпус обидві осі запресовуються.

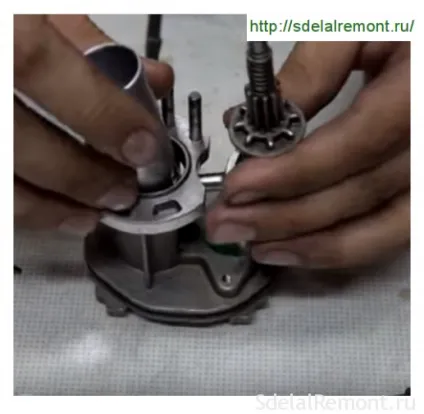

У корпус поз.49 вставляється зібраний проміжний вал, важіль підшипника кочення якого, повинен потрапити в отвір шарніра циліндра.
При цьому важіль підшипника кочення поз.41 проміжного вала повинен потрапити в шарнір циліндра поз.32, а нижній підшипник проміжного валу в гніздо в корпусі. Цю процедуру зазвичай виконують шляхом похитування конструкції до повного попадання деталей в зазначені місця.
Установка важеля перемикача режимів
Перемикач режимів призначений для перекладу муфти зчеплення поз.39 в різні положення і передачі поступального руху на вал ударного механізму через підшипник кочення поз.41 до циліндра поз.32.
Збірка важеля перемикача режимів перфоратора Макіта 2450

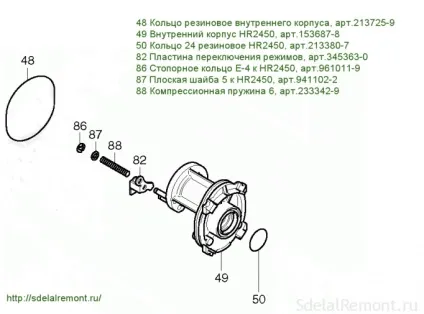

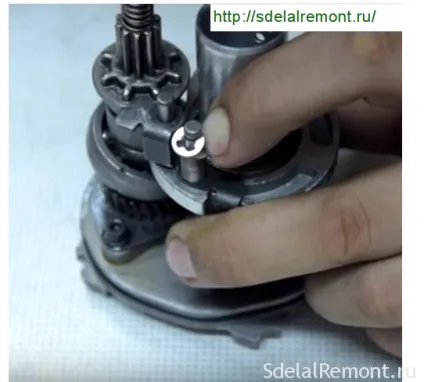

На вісь внутрішнього корпусу треба надіти важіль перемикача режимів поз.82, зверху тиснути пружину поз.88, задавити плоскою шайбою поз.87. Встановити стопорне кільце поз.86. і зафіксувати.
Збірка валу ударного механізму

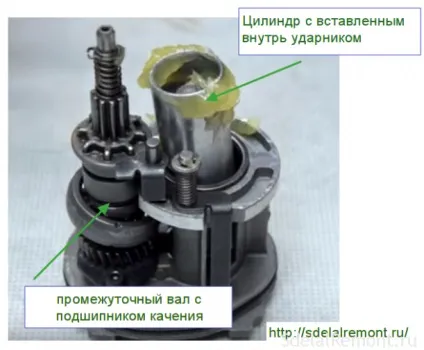

Спочатку треба змастити внутрішню частину циліндра поз.32 і вставити в нього ударник поз.30.
Залишилося у внутрішній корпус поз.49 поставити змащений стовбур в зборі поз.21 на місце, надівши його на змащений циліндр поз.32.
Як мастильних матеріалів рекомендується застосовувати спеціальну мастило, розроблену для перфораторів Макіта.
Мастила випускаються декількох видів: Makita P-08361 і Makita 183477-5 SDS-PLUS.
Мастило Makita 183477-5 SDS-PLUS рекомендується для редуктора. Для хвостовиків бурів використовується мастило марки Макіта 196804-7.
Мастила розрізняються за кольором, але мають абсолютно однаковими характеристиками.
А ще якісь мастила використовуються в перфораторі Makita 2450 і 2470?
І ось перед нами зібраний механічний блок.
Перевірте його працездатність, обертаючи проміжний вал і контролюючи переміщення поршня в ударному механізмі. Усе!
Так теж допускається наносити мастило. Кашу маслом не зіпсуєш!

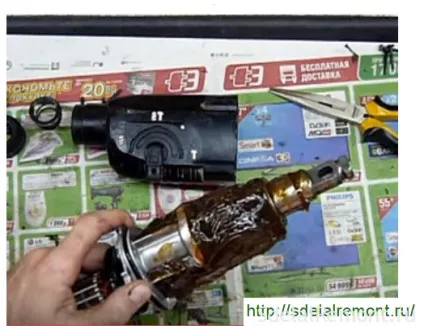

Змащений механічний блок треба обов'язково закрити пластмасовим корпусом поз.14 чорного кольору.
Наклавши корпус зверху на вузол, притисніть корпус до повної фіксації вузла в ньому.
Відсталість вставити чотири болта поз.10 в корпус і закриття.
Тепер прийшла черга приєднання до механічної частини ротора електродвигуна.
Косозубая шестерня ротора щільно вставляється в корпус механічного блоку і притискається.
Залишається вставити чотири самонарізних гвинта М4 × 60 поз.57. і закриття їх в корпус електроблока.
Установка електричних щіток

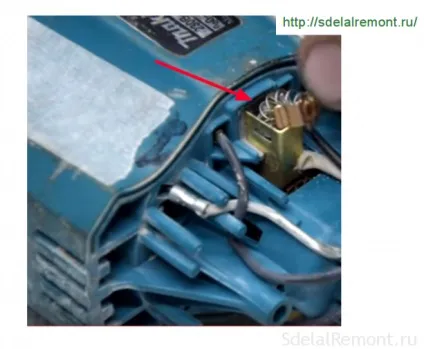

Очистіть пазів щеткодержателя і встановіть щітки на місце, зафіксувавши їх засувками.
Тепер саме час перевірити працездатність перфоратора. Підключіть вилку перфоратора до розетки, включите ненадовго перфоратор в режимі «свердління». Переконавшись в працездатності інструменту, вимкніть його. Поставте перемикач режимів в положення «удар». Інструмент не вставляйте.
Перевірте працездатність перфоратора в цьому положенні. Заодно ви перевірили і роботу перемикача режимів.
Залишилося перевірити укладку кнопки регулятора частоти обертів, переконатися в надійності контактних з'єднань і можна приступати до установки накладної кришки.
Кришка кріпиться трьома самонарізними гвинтами M × 4 різної довжини.
Підключіть перфоратор до мережі 220Β і перевірте на всіх режимах.
Перфоратор Макіта 2450 або 2470 зібраний і працює справно!
