Циркулярний верстат налагодження та обслуговування своїми руками
Якщо циркулярний верстат став гірше працювати, можливо, що обладнання просто давно не обслуговувалося. Витратьте трохи часу на профілактичну чистку і зробіть ряд налаштувань своїми руками. Ви відразу побачите різницю в роботі вашої «циркулярки».
Перед початком обслуговування вимкніть електроживлення з розетки і не включайте круглопильний верстат до закінчення робіт.
Перш за все - очищення від забруднень
Навіть з ефективною системою пиловидалення на деталях верстата неминуче накопичуються тирса і смоляні відкладення. Забруднення ускладнюють роботу рухомих механізмів і регулювальних вузлів.
Почніть обслуговування своїми руками циркулярного станка з пилкового диска: затупився замініть, а засмолені очистіть спеціальним засобом або уайт-спиритом.

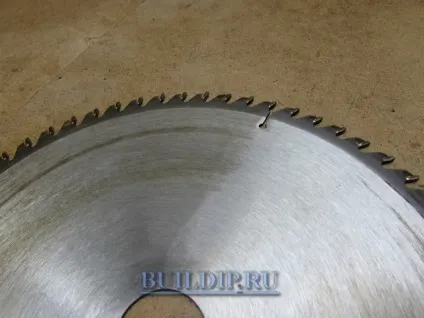

На фото показаний очищену ділянку диска, який використовувався для розпилу хвойних порід протягом двох місяців.

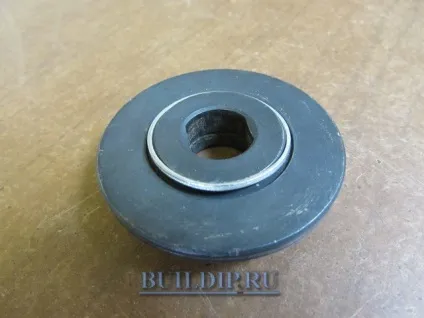

Тепер перевірте шпиндельний фланець - його поверхня повинна бути рівною і чистою, адже нерівномірна посадка диска призводить до появи вібрації. Сталеві задирки зніміть напилком, а бруд видаліть розчинником.
Порада. Купуйте пильні диски за розміром шпинделя вашого циркулярного станка, а не користуйтеся перехідними кільцями. Останні виготовляються з м'яких сплавів і часто деформуються при повторній установці.

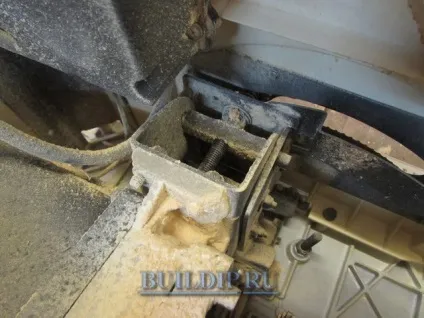

Використовуючи пилосос з щілинним насадкою, видаліть тирсу і пил з корпусу пильного верстата. Очищати до блиску всі поверхні немає необхідності, приділіть більше уваги рухомим елементам: шестерням, шківів, зубчастих секторів, різьбовим деталей і регулювальним упорів. Затверділі відкладення видаляйте за допомогою змоченою в розчиннику металевої щітки, але стежте, щоб рідина не потрапила в підшипники.

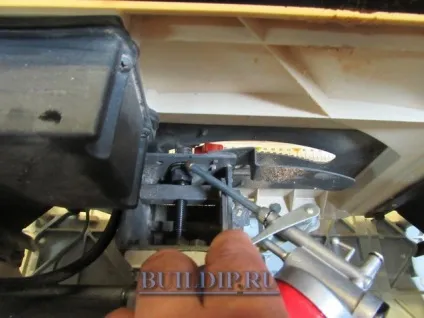

Після ретельного очищення змастіть нев'язки машинним маслом різьблення, механізми кутового нахилу і вертикального підйому. Завдавши кілька крапель на деталі, перейдіть маховики, щоб мастило розподілилася рівномірно.
Порада. На звичайне масло швидко налипає пил і тирсу. Проблема вирішується застосуванням «сухий» антифрикционной мастила, твердіє на поверхні і не притягає забруднення. Подібним складом, але на силіконовій основі, можна протирати стіл циркулярного станка і напрямні бруси.
Налаштування циркулярного станка для точної роботи
Зрозуміло, що не в кожній домашній майстерні є мікрометри та часові індикатори. Навчимося обходитися без високоточних вимірювальних приладів.
Перевірка ременя і шківів

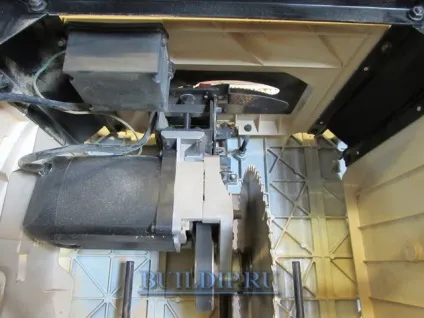

Спочатку перевірте, чи розташовані шківи пасової передачі на одній лінії, приклавши до них лінійку. Якщо це зробити неможливо в силу конструкції приводу, закрийте одне око і оціните точність вирівнювання візуально. Для усунення несправності звільніть стопорний болт і посуньте шків.
Перевірте натяг ременя, натиснувши пальцем на середину. Допустимий прогин при середньому зусиллі - не більше 6 мм. Для натягу ременя звільніть болти підвіски.
Підверніть регулювальний гвинт на потрібну кількість оборотів і зафіксуйте кріплення електродвигуна.
Налаштування нахилу диска

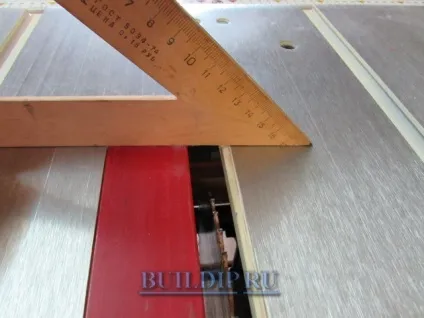

Для початку слід переконатися, що пильний вкладиш знаходиться врівень з поверхнею столу, поклавши поверх нього правило або креслярський косинець.

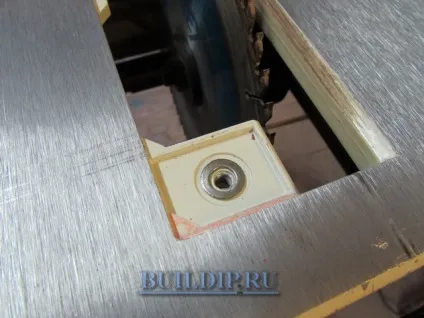

Скорегуйте положення вставки регулювальними гвинтами, при їх відсутності підкладіть шайби або тонкі пластини. Опустити вкладиш можна підточивши з нижньої сторони частину матеріалу.
Виконавши налаштування, перевірте площину косинцем в декількох місцях.

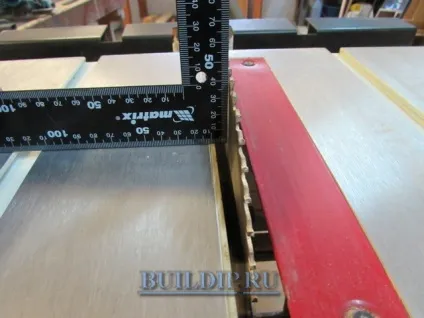

Підніміть повністю пильний диск, обертанням рукоятки нахилу до упору виставте кут в 90 ° і перевірте його косинцем.

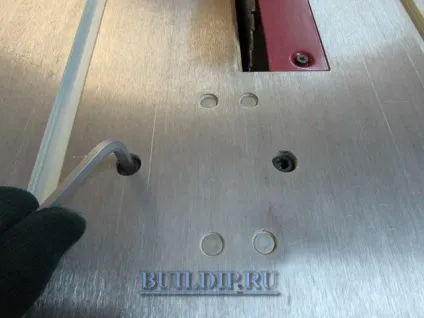

Налаштуйте шестигранником через отвір в столі точне перпендикулярне положення.
Повертайте маховик в протилежну сторону до крайньої позиції і переконайтеся в точності настройки упору в 45 °. Відрегулюйте положення пилкового диска при необхідності.

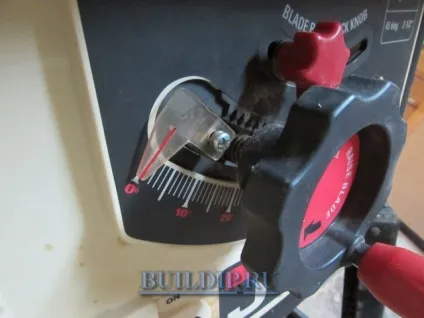

Відрегулювавши поворотні упори, перевірте шкалу нахилу і поправте покажчик, послабивши гвинт.
Перевірка упорів пильного столу
Розпили на циркулярному верстаті будуть бездоганними коли пильний диск паралельний пазу поперечного упора і подовжньому упорі. В іншому випадку неминучі прижоги, що не прямоугольность і грубі краю заготовок.

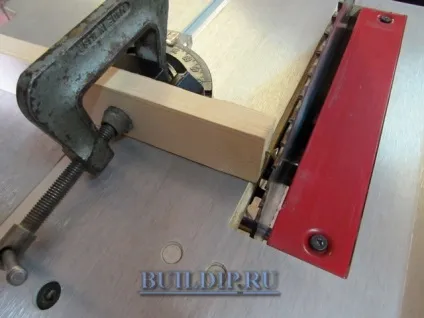

Перевірте паралельність паза і диска простим пристосуванням, що складається з закріпленого на упорі рівного обрізка з укрученим шурупом. Встановіть імпровізований щуп до торкання зуба полотна і зафіксуйте струбциной. Потім просуньте пристосування по пазу до дальнього краю диска - збереження щільності торкання шурупа говорить про суворої паралельності частин верстата.
Для зміни положення столу в циркулярних верстатах плотницкого типу призначені чотири гвинта по кутах корпусу. У побутових моделях паралельність зазвичай регулюється зсувом мотора, для чого потрібно відкрутити гайки знизу верстата.
Порада. Зайве вільне переміщення кутового упора по пазу можна спробувати виправити, зробивши кернером лунки на бічних гранях. Не допомагає - доведеться придбати новий або виготовити саморобний хоча б для точно розпилу під прямим кутом.
Закінчивши зі столом, перевірте поздовжній упор щільно входять в паз бруском, вставляючи його з обох сторін.
Виконайте необхідні для настройки упору дії відповідно до інструкції до пильному верстата і відрегулюйте його шкалу.
останні перевірки

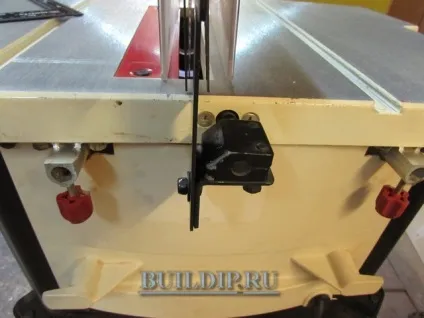

Виконані попередні операції підвищать якість роботи на циркулярному станку, але варто також подбати і про безпеку. Погляньте на розклинюючий ніж, який повинен стояти посередині диска і під прямим кутом до площини столу. Перевіряється це рівною планкою і тим же креслярським косинцем.
Принцип регулювання расклинивающего ножа подібний для більшості пильних верстатів: послаблюються гайки або гвинти, змінюється нахил стійки і вихід куточка, потім кріплення затягується.
Залишається перевірити бічні крила-розширення і при необхідності вирівняти деталі на рівні столу. Намагайтеся проводити таке обслуговування хоча б раз на рік і ваша «циркулярка» завжди буде справна. А для дешевих верстатів подібна перевірка рекомендується відразу після покупки устаткування.
