Збірка комп'ютера своїми руками - закінчення.

Нам залишилося підключити передню панель корпусу до материнської плати. Виробники і того і іншого дотримуються єдиного стандарту в позначеннях, тому назви роз'ємів будуть однакові для всіх.

Індикатори і кнопки на лицьовій стороні корпусу підключаються до однойменних роз'ємів коннектора F_PANEL на материнке з урахуванням полярності (білий завжди «мінус», будь-який кольоровий - «плюс»; виняток - кнопки PWR-SW і RESET-SW, тут полярність не має значення):
PWR-SW - кнопка включення / виключення (помаранчевий-білий)
RESET-SW - кнопка перезавантаження комп'ютера (чорний-білий)
HDD-LED - індикатор активності жорсткого диска (червоний-білий)
PWR-LED - індикатор включення живлення (зелений-білий)
SPEAKER - системний динамік (червоний-білий або жовтий-білий)

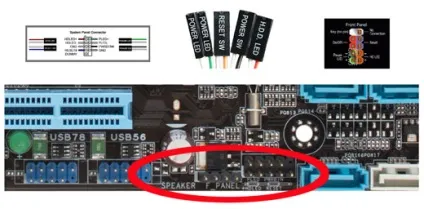

Підключення коннектора F_PANEL

Зовнішні USB-роз'єми і AUDIO

(Вихід навушників і вхід мікрофона на передній панелі системного блоку зібраного своїми руками комп'ютера). Шукаємо на материнке роз'єм FP_AUDIO або AAFP, зазвичай він зеленого кольору і має дев'ять контактів.

Підключення роз'ємів USB

***** Пусте місце без штирі - це ключ. Крім того, якщо звуковий чіп материнської плати підтримує HD-AUDIO, то на цьому роз'ємі буде надіті перемички, які перед підключенням коннектора передньої панелі потрібно зняти.

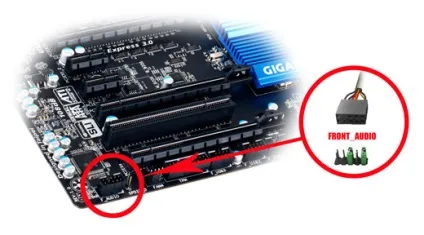

Підключення коннектора AUDIO

USB-конектори

найчастіше бувають подвійними, тобто через один коннектор підключається відразу два USB-роз'єму. Зазвичай вони синього кольору і підписуються USB1_2, USB3_4, USB5_6, USB7_8. Також, як і FP_AUDIO мають дев'ять контактів, але порожнє місце (ключ) у них з краю.

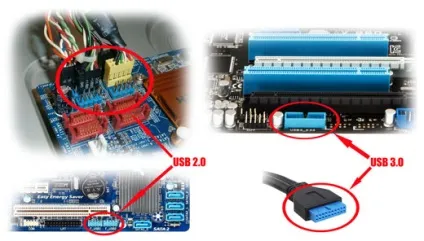

Підключення USB2.0 і USB3.0

І ще - картрідер

По суті це той же USB, і підключається точно також, як і USB-роз'єми.

Більш докладну інструкцію до конкретної материнської плати ви знайдете в інструкції, що додається до неї документації.

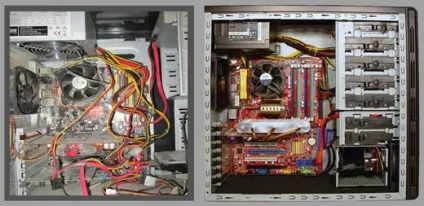

***** І останнє, що необхідно зробити, самостійно збираючи персональний комп'ютер. Озброївшись КАПРОЛОНОВИЄ стяжками (їх можна придбати в магазині електротоварів), треба перетворити павутину з проводів, яка у нас вийшла в щось пристойне, наприклад, як на цій картинці.

Але при цьому треба діяти акуратно, щоб не висмикнути роз'єми і конектори зі своїх гнізд.

Зібраний своїми руками комп'ютер

Завівся? Відмінно! Тепер ще треба встановити операційну систему, без якої наш комп'ютер - просто залізо.

Вибирайте, купуйте, встановлюйте і насолоджуйтеся творінням своїх рук, потужною обчислювальною машиною - комп'ютером. зібраним своїми ж руками під ваші особисті вимоги і потреби.
