Ось проста ситуація, на дворі мороз -20. автомобіль не заводиться, люди підказують «треба було акумулятор додому на ніч заносити», занести то можна, а ось ще б його і зарядити. було б просто чудово. Ось тільки в мене зарядного пристрою і що робити? По сусідах йти пізно ввечері, це не варіант. Але є рішення і воно зовсім поруч. Он сидять ваші діти і рубаються в чергову гру на комп'ютері. Тільки це повинен бути не ноутбук, а нормальний комп'ютер з системним блоком. І їли ви практично нічого не розумієте в ньому і в електриці, то дочитавши статтю до кінця, ви навчитеся заряджати акумулятор від компа.
Для цього нам знадобиться ....
- два дроти по метру, бажано різного кольору.
- звичайний ніж
- лампочка від авто на 12 вольт кожна
- изолента або лейкопластир.
- Хрестова викрутка

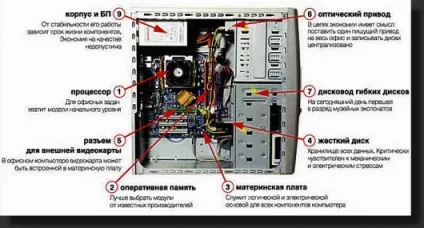

Відганяє дітей, вимикаємо комп'ютер, знімаємо (відкручуємо) кришку на системному блоці, потім кладемо його на бік, так щоб ви бачили все його нутрощі. До блоку також підключені дроти, там мишка, клавіатура, монітор, нехай все залишається на своїх місцях нічого не виймаємо ... Але є один провід який нас зацікавить - це силовий, який ми витягли з розетки, подивіться куди він йде, а він йде прямо до блоку живлення (на малюнку він 9), ось він то нам і потрібен ...
Якщо заглянути всередину комп'ютера, то ми побачимо. як з нього виходить море різнокольорових дротів з різними роз'ємами на кінцях. Але ми шукаємо тільки один, найбільший роз'єм, він підключений до плати, яка називається материнською платою. Там на роз'ємом є фіксатор, натискаємо на нього і від'єднуємо роз'єм від материнки. Зверніть вашу увагу на те, що на роз'ємі є фіксатор і вставити роз'єм потім в гніздо, зворотною стороною не можна. Далі по черзі і не поспішаючи від'єднуємо всі роз'єми які ведуть до блоку живлення, не забувши їх підписати (ну там здираючи, жорсткий і т.д) це якщо ви забудете куди який роз'єм був підключений, коли будете ставити все назад. Коли всі роз'єми від'єднали, ми отримуємо відключений блок живлення від всіх нутрощів комп'ютера і від розетки.
Тепер в руки беремо хрестову викрутку і відкручуємо блок живлення від комп'ютера, зазвичай там 4 гвинта.
Тепер беремо той самий роз'єм (найбільший) який відокремлювали першим від материнської плати і шукаємо два дроти, зелений і чорний, вони повинні бути на стороні фіксатора. Черних проводів там кілька, але нам треба тільки той який поруч стоїть із зеленим (він в роз'ємі всього один).
Від проводів, що приготували раніше відрізаємо сантиметрів 5 і з двох кінців знімаємо ізоляцію по одному сантиметру і робимо перемичку, тобто замикаємо зелений і чорний провід. Можна обмотати перемичку ізолентою, щоб вона трималася добре.
Тепер підключаємо наш блок живлення в розетку, якщо все зібрано правильно, то повинен закрутитися вентилятор блоку (він всередині знаходиться). Якщо вентилятор не працює, то перевірте правильність і надійність перемички.
Від нашого блоку живлення, йдуть багато проводів і всі вони закінчуються штекерами або роз'ємами. Тепер ми шукаємо ті роз'єми в яких 4 дроти, червоний, жовтий і два чорних.
Тепер все просто, беремо будь-який чорний провід з двох і з'єднуємо його з мінусом акумулятора, а жовтий провід з плюсом акумулятора ... тільки не переплутайте з червоним, на червоному проводі +5 вольт, цього мало щоб заряджати акумулятор, а на жовтому + 12 то що нам і треба. Можете перевірити все спочатку лампочкою на 12 вольт.
Коли будете заряджати акумулятор, пам'ятайте, що при зарядці виділяється водень, так що заряджайте в добре провітрюваному приміщенні або хоча б в туалеті або у ванні, направте вентилятор від блоку живлення на акумулятор, щоб він його обдував ...
Після того як заряджайте телефон зберіть комп'ютер в зворотному порядку підключіть всі роз'єми як підписували. Краще звичайно, роздобути собі блок живлення від старого комп'ютера, а не розбирати кожен раз свій. Цей блок також може служити і хорошим джерелом харчування на +5 і + 12 вольт. У господарстві згодиться ... Ну ось ніби і все. Хай щастить.
