Торцеватели для труб

Для точної стиковки круглих труб, треба в торці труби робити радіусу вибірку. Болгаркою вийде не точно, довго і нудно, фірмові пристосування дороги. Можна зробити простий торцеватели який забезпечить точність різу труби до 1 градуса.

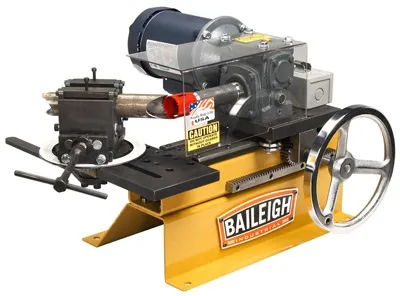

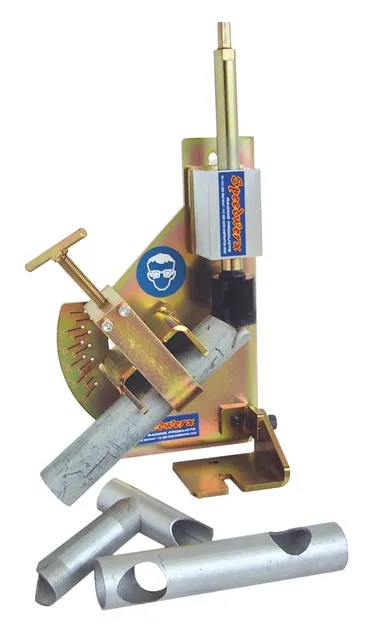

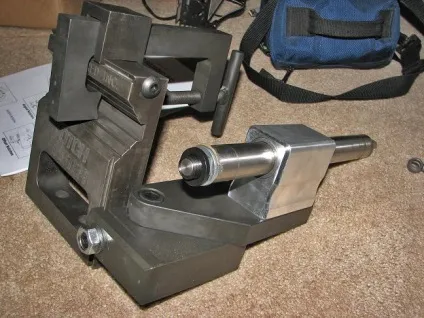

Нижче наведені фотографії красивих пристосувань для торцювання труб. Вартість їх коливається від 50 до 5000 зелених грошей. Виглядають вони звичайно красиво, але це не наш шлях! Сьогодні ми розглянемо як виготовити саморобний торцеватели для труб рами нашої саморобки - баггі або квадроцикла.

Якщо уважно подивитися на представлені вище прісопособленія то видно їх відмінні риси - в більшості масивні фрезеровані підстави і взагалі зайве складні конструкції з надлишком металу. Товсті пластини звичайно більш жорсткі, але длясамодельщіка важливіше легості і простота виготовлення.

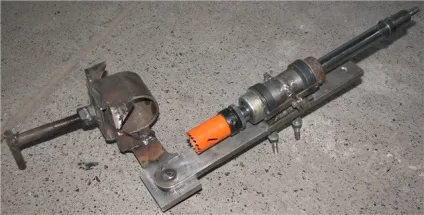

Нижче представлена наша конструкція:

Як вала використовується передня стійка амортизатора від ВАЗ 2108 - 2109. В якості направляючих також використовуються напрямні втулки від стійок, єдине що їх знадобиться дві штуки. Вони виготовлені дуже точно і покриті антифрикційним покриттям на кшталт баббита що забезпечить прийнятну довговічність конструкції. Шток з одного боку необхідно проточити під патрон дрилі, з іншого - або нарізати зовнішню різьбу під коронку, або зробити внутрішню різьблення для кріплення затиску для коронок.

Втулки АКУРАТНО закріплюються в направляючої трубі - можна зварюванням, можна за допомогою стяжки. Якщо будете варити - акуратно, напрямні легко розплавити! Після цього направляючу вала треба закріпити на поворотній пластині. Думаю зайве говорити що вал і поворотна пластина повинні бути паралельні :).

До речі недавно на одному з форумів попалося рішення де в ролі підшипників використовувалися фторопластові втулки від маятникого важеля ВАз класики. Мабуть таке рішення має повне право на життя - дешево і сердито.

В якості підстави конструкції можна використовувати куточок 100, як затиск для труб використовується шматок швелера №100. У швелері треба следать два трикутних пропила для центрування труби, пропили треба робити максимально точно для правильного позиціонування труби. Для фіксації труби використовується найпростіша струбцина зроблена з зігнутою смуги, шматка куточка і привареною гайки.

З'єднуємо дві частини звичайним болтом з баранчиком. Для зручності роботи можна нанести на підставу ризики з градусами.

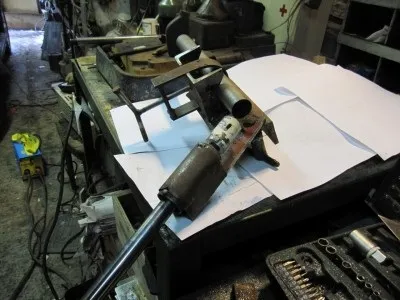

Основні частини торцевателя- вал, направляючі вала і пильовики:

Для збільшення терміну служби торцеватели, замість направляючих можна використовувати голчасті підшипники, але природно їх треба підібрати за розмірами вала.

Так, коронки купуються в будівельному магазині, існують вони практично будь-яких діаметрів.
