Як підключити 3 фазний лічильник в будинку або гаражі
У попередній статті Я розповідав як підключити однофазний лічильник електричної енергії. Сьогодні Я розповім про підключення своїми руками 3 фазного електролічильника.
У всіх квартирах і більшості індивідуальних будинків і гаражів здійснюється однофазне живлення на 220 Вольт. І на кожен лічильник приходить і відходить одна фаза з нулем. Але якщо у Вас великий будинок або гараж з потужними електроспоживачами більше 10 кіловат електрозварювання, верстати і т.п. тоді необхідно використовувати 3 фазний введення на 380 Вольт.
Переваги 3 фазного електроживлення.
- Велике навантаження на однофазний ввід є причиною перепадів напруги не тільки у Вас в будинку, але і сусідніх. А це скорочує термін служби електронної та побутової техніки.
- Існують спеціальні потужні зварювальні апарати, компресори, кондиціонери, верстати і т. Д, які розраховані на роботу тільки від мережі 380 Вольт.
- При тому ж споживаної кількості електроенергії однофазний електродвигун меншу розвиває механічну потужність, ніж 3 фазний.
- Немає необхідності монтувати дроти або кабелі більшого перетину. Тому що за законом Ома при однаковій струмового нагрузке- при 380 Вольтах передається більш ніж на половину більша електрична потужність.
Трифазні лічильники електроенергії бувають прямого або непрямого включення. Останні підключаються через трансформатори струму і застосовуються для обліку електроенергії при високих навантаженнях. У приватних будинках і гаражах застосовуються тільки прилади обліку прямого включення, тому що в них навантаження не перевищує 100 Ампер або з максимальною потужністю до 60 кіловат.

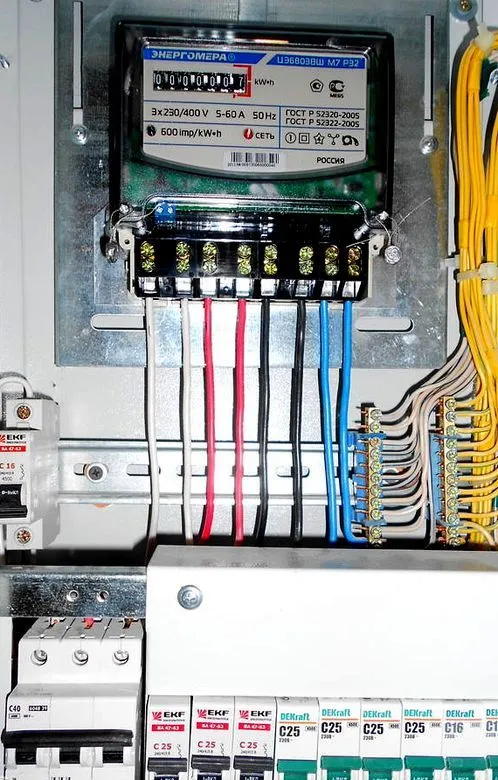

Лічильники встановлюються в спеціальних електрощитах з платформою, розрахованої під кріплення на три гвинта. Монтаж дуже простий і швидкий.
Ви повинні пам'ятати. що не можна перевантажувати прилад обліку струмами вище допустимого для нього межі. Перейдемо до процесу підключення.

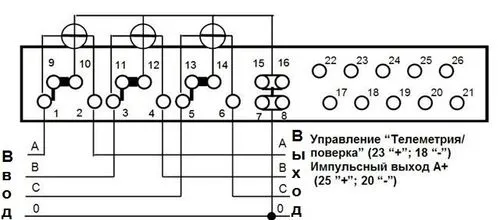

Схема підключення 3 фазного лічильника електроенергії.
Після установки можна переходити до підключення лічильника. Всі роботи виконуються тільки виключно після відключення напруги!
Увага. для електронних лічильників важлива черговість фаз, а інакше при розбіжності він не буде працювати і з'явиться індикація помилки на екрані. Черговість фаз визначається спеціальним приладом професіоналами, але в домашніх умовах використовується метод тику. Підключили, потім дивимося які фази видають помилку і міняємо їх місцями.

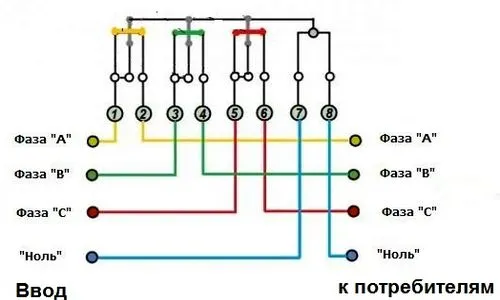

Вихід фаз з лічильника на автомати до електроспоживачів буде з контактів 2, 4, 6 відповідно.
Нуль приходить на 7 і йде з 8 контакту.
Заземлювальний провідник кріпитися відразу на шину заземлення електрощита.
Пам'ятайте. що нуль в електрощиті будинку або гаража обов'язково повинен бути пов'язаний з контуром заземлення, який монтується поруч в землі. Якщо цього не зробити, то при пропажі нуля в електрощіте- більшість однофазних (на 220 Вольт) споживачів перегорить через що виникають при цьому перенапруженнях.
У старих індукційних 3 фазних лічильниках при підключенні використовувалася трохи інша схема підключення. На перший контакт приходить перша фаза, далі між першим і другим ставиться перемичка, а з третього вже відходить до навантаження фаза. Відповідно при підключенні двох інших фаз робляться перемички між контактами 4 і 5, 7 і 8. Фази приходять на 4 і 7, а відходять з 6 і 9 контактів. Далі підключаються нулі.
У нових електронних лічильниках з'явилася можливість підключення до мережі передачі даних обліку в диспетчерську. Тому у них є додаткові контакти для підключення слабкострумових кабелів.
Схему підключення Ви завжди зможете знайти під кришкою контактів із зворотного боку або в технічному паспорті.
Правильність підключення електричного лічильника повинна бути перевірена представником Енергонагляду. Після чого він пломбується для захисту від крадіжки електроенергії.
Б / у прилади обліку повинні бути перевіреними і зі штампом і документами це підтверджують.
- Як правильно вибрати і підключити.
- Як знімати показання лічильників.
- Що таке лічильник електричної енергії.
- Як опломбувати лічильник.
Добрий день. Виніс в на дачі 3 фазний лічильник а стовп по на прохання Мосенерго. Сказали що неправильно підключення. має бути 2 автомата замість двох. Хоча я зробив окремо 3 фази вивів від автомата. Питання таке. Що робити якщо Мосенерго не розуміє що я їм кажу. Мені потрібно окремими фазами живити Будинок, сарай і гараж. Вимагають переставляти автомат на спарену 2 або нібито платити 10 000 за те щоб переробити.
Максим, здрастуйте. Нічого не зрозумів, що за два автомата замість двох? У вас трифазний лічильник. Ставите строєний автомат, заводите харчування в будинок, а вдома робіть що хочете. Удома вам ніхто не заважає розподілити фази так, як ви хочете. Напишіть докладніше і зрозуміліше в чому проблема.
Єгор, здрастуйте. У вашому випадку краще звернутися до юриста або піти на поводу у голови. У чому проблема, якщо лічильник буде стояти не у вас в гаражі? Порушення, звичайно ж, очевидні. Але сайт орієнтований на вирішення технічних питань, а не юридичних. Зазвичай, так, лічильники ставляться в самому гаражі. Вам треба задати питання наступного плану, а хто буде відповідати за лічильник, якщо його попсують вандали? І як ви будете дивитися показання лічильника, якщо у вас виникне така необхідність, якщо приміщення, де стоїть лічильник закрите від входу сторонніх. Але найкраще звернутися, як я вже говорив, до юристів.
бажана максимальна використовувана потужність в 300 кВт. Про що і не мечтаю.Небольшое тепличне хозяйство.На вводі в будинок коштує 3 фазний счетчік.ЦЕ6803В.5-50 А A640imp / kw-h / Rfre. Яку допустиму потужність в Квт я можу підключити до нього Використовувана навантаження лампи ДНА3 400
Юрій, здрастуйте. Якщо не використовувати трансформаторів струму, тобто лічильник включений безпосередньо до проводів, то небажано перевищувати потужність 33 кВт, отже і автомат треба на введення поставити 50 ампер, інакше незабаром ви ризикуєте опинитися без лічильника. Це 71 лампочка ДНаЗ-400. Але разом таку кількість запалювати не можна, буде сильна перевантаження. Я б порекомендував розділити на групи 70%, 20% і 10% від загальної кількості світильників і відповідно запалювати з найбільшої групи, як тільки світильники розгоряться, другу (середню), і потім останню найменшу.
Добридень! Прочитавши статтю, виникає питання - скільки контурів заземлення необхідно мати при підключенні трьох фаз з урахуванням того що необхідно заземлити нуль і відповідно елементарні розетки? Або все господарство включаючи і сам електроліт можна подсоеденіть до одного контуру заземлення?
Олексій, здрастуйте. Контур може бути один, вірніше він один, але може бути різного виконання. Звичайне заземлення, система зрівнювання потенціалу будівлі і т.д. і т.п. У мережах до 1000 вольт він обов'язково об'єднується в щиті з нульовою шиною. Таким чином, у вас є головна заземлювальна шина, до якої приєднуються всі заземлюючі провідники кабелів і головна нульова, до якої приєднуються нулі кабелів або УЗО.
І все ж головна нульова шина з'єднана з головної заземлювальної чи ні? Дякуємо!
Лора, здрастуйте. Тут певного вимоги немає. На будь-якому лічильнику спочатку повинні стояти одна-дві пломби (в залежності від лічильника), як правило свинцеві, темно-сірі. На них зазвичай пишуть різні технічні дані (рік виготовлення, ВТК, термін повірки і т.д.). А ось пломбування кришки, яка закриває підключаються дроти може мати одну-дві пломби, тут вже залежить від людини, який буде пломбувати і це повинно бути відображено в акті, який він потім виписує. В акт він записує номери пломб і їх кількість. Колір і форма цих пломб може бути яка завгодно. Вони можуть бути як пластмасові, так і свинцеві, великі і маленькі. Тут вже на смак і колір.
Підкажіть, як підключити 3ф лічильник, лінія у мене на дачі 220в 1 фазна, в подальшому подсоеденюсь до сусіда на 3фазную лінію 220в? СчетчікТРІО МЕ48 ГОСТ30207-94 і можна застосовувати його на вулиці в залізному ящику? І конкретно, як технічно заземлитися?
Едуард, здрастуйте. А в чому, власне питання? Як підключитися, написано досить докладно. Якщо вам треба підключити трифазний лічильник на однофазну лінію, то просто підключаєте до будь-якої з фаз на лічильнику фазу і нуль. Надалі підключаєте ще дві фази і все. За заземлення на сайті є статті. На лічильник у вас повинен бути паспорт, в якому вказані межі температур, при яких він може використовуватися, отже, якщо там є вказівка, що він може використовувати при температурі від -40 і у вас взимку нижче температур не буває, то можна використовувати, якщо бувають, то потрібно ставити підігрів в залізному ящику (є спеціальні підігрівачі для електричних шаф).
У гаражі необхідно мати 380 в (токарний верстат з двигуном 1.1 кВт). Як буде виглядати схема живлення підключення пускача (який пускач краще взяти), чи можна його встановити перед лічильником з дистанційним включенням з гаража.
Олександр, здрастуйте. Подивіться по сайту по пускачів є дуже багато статей. Жоден пускач не є захисним. Захист в даному випадку йде у вигляді теплового реле, яке збирається в один блок з пускачем. Пускач можете встановлювати куди хочете, так само як і кнопку включення-виключення. Якщо виникнуть питання, задавайте їх відповідною статтею, щоб мені можна було вам на прикладі щось пояснювати.
Який пускач є одночасно і автоматом захисту? Яка різниця в 3-х фазних пускателях 220в і 380 в. тільки в обмотках магнітів?
