Як замінити регулятор тиску палива на автомобілі

Автомобілі заполонили світ, як би пафосно це не звучало. Кожна людина прагне мати свій власний, який дасть не тільки моральне задоволення, але і свободу пересування поза міського та міжміського громадського транспорту. Так чому б не впізнати своє улюблене транспортний засіб краще? Навчитися самому лагодити невеликі поломки, знати, що від чого залежить і як працює, перебрати мотор буквально до гаечки - ось ознака справжнього водія. Сьогодні мова піде про важливу деталь - регуляторі тиску палива (РДТ).

Загальні відомості про регуляторі

Основною функцією РДТ є регулювання тиску палива, яке подається з бака в рециркуляційні системи. Розташовується він на паливній рампі, по суті, будучи посередником. Ця невелика за розмірами деталь впливає на роботу всього авто в цілому. У зв'язку з цим фактом кожному автолюбителю рекомендується знати про регуляторі тиску палива якомога більше.

З чого складається регулятор або погляд всередину:

1. Штуцер підключення до вхідного тракту.
2. Пружина.
3. Корпус клапана.
4. Мембрана.
5. Клапан.
6. Підведення палива.
7. Відведення палива.



А тепер більш зрозумілими словами. Регулятор тиску має дві камери всередині. Одна паливна. Сюди надходять бензин або солярка через вхідний штуцер. Інша камера діафрагмове. Вона має пряме сполучення з впускним трубопроводом. Саме тут відбувається регулювання тиску, щоб на рециркуляційні системи паливо завжди подавалося під однаковим тиском. Якщо тиск палива, що надходить з бензобака, перевищує потрібне, то діафрагма переміщається, щоб повернути надлишок по відвідної системі назад в бак.

Важливо! В регулятор паливо надходить не відразу з бензобака, а пройшовши перед цим фільтр очищення.

Принцип роботи регулятора

Якщо відкрити будь-яку інструкцію до автомобілів або запитати хорошого автомеханіка, на чому працює мотор, відповідь отримаємо неоднозначний. Простий обиватель як думає? Тільки на паливі. Але це не зовсім так. Будь-який автомобіль працює на суміші палива і повітря в пропорції 1 до 14,7. Здебільшого, ця пропорція ідеальна для нормальної роботи форсунок. Тепер стало ясно, що саме регулює РДТ?

Автомобіль не може працювати весь час з однієї потужністю. Якщо транспорт відчуває перевантаження, перемикається швидкість на більш високу, паливний насос подає на регулятор більше палива. Це природно. Пройшовши фільтр, воно надходить в нижню (паливну) камеру і створює тиск на мембрану. У верхній (диафрагменной) камері, у відповідь тиск створюють пружина і розряджений атмосферне повітря. Якщо палива подається більше, ніж потрібно згідно пропорції, клапан його не пропускає, а по відвідної трубі відправляє назад в бак.

Чим більше навантаження на двигун, тим менше розрідження повітря у верхній камері, тобто збільшується абсолютний тиск. Отже, тиск стає більшим.

ознаки несправності

В першу чергу, пора поцікавитися «здоров'ям» регулятора, якщо вашу увагу привернули такі симптоми:

• РДТ вирішив попрацювати «п'яним швейцаром». Це трапляється через ослаблення пружини, яка має свій кордон міцності. Тоді складається враження, що мотор заклинює. Автомобіль може різко смикнути або навпаки, коли потрібно набрати швидкість, він не буде «тягнути». Занадто багато палива надходить до циліндрів, то занадто мало, якщо клапан перекриває злив зайвого в бак;


• регулятор прикидається «мертвим». У цьому випадку клапан не відкривається, щоб дозволити паливу піти назад в бак. Природно, зайве надходить в двигун, але якщо його занадто багато? Тиск в паливній системі зростає і це може привести до більш значної поломки, ніж неправильна робота клапана;
• РДТ стає «добрим». Тобто пропускає паливо безконтрольно. Тоді паливо «гуляє» вільно по системі, не зустрічаючи ніяких перешкод. Це виллється в зниження тиску. Наприклад, двигун може затихнути на холостому ходу або дуже довго буде заводитися після пари годин простою.

Перевірка регулятора тиску

Перевірка навряд чи відбувається в екстреній ситуації, але навіть якщо так, рекомендується мати в авто змінне робочий одяг. Навіть якщо ви не забрудниться, то запах бензину оживляти те, в чому ви одягнені. Отже, відкриваємо капот автомобіля. Де саме розташований шуканий регулятор тиску палива, зазначено на фото нижче. Зверху можна побачити пробку штуцера, яку просто треба відкрутити. Далі перешкодою стає золотник. Його потрібно акуратно викрутити.

Порада! Не треба панікувати, інструмент для викручування золотника є в наявності в будь-якому випадку - ковпачок з вентиля шини.

Вимірювати на око давно минуле століття, тому робити це треба за допомогою манометра. Його прикріплюємо до шлангу, який, в свою чергу, прикріплюємо до штуцера. Для кріплення використовуються хомути. Далі потрібно просто завести автомобіль. Манометр повинен показувати такі дані:

• 284-325 кПа (2,9-3,3 кгс / см2);
• 304 / 354-345 / 395 кПа (3,1 / 3,6-3,5 / 4,0 кгс / см2), якщо від'єднати вакуумний шланг.

Якщо манометр видає показники в зазначених рамках, то з регулятором тиску все в порядку і причину несправності в двигуні потрібно шукати далі. Якщо ж показники сильно відрізняються, то це означає, що якусь деталь пора замінити, а іноді і весь регулятор тиску палива.

Самостійна заміна регулятора

Найвірнішим рішенням, при заміні, все-таки є відігнати машину на СТО. Правда, іноді такої можливості просто немає. Тому кожному автомобілісту варто знати, як замінити регулятор тиску палива самому, тим більше це не дуже складно.

Крок перший - необхідно скинути тиск в паливній системі. Для цього не потрібно зливати весь бензин з бака, досить звільнити від нього тільки паливну рейку. Отже, на задньому кінці рампи потрібно знайти контрольний клапан. На ньому повинна бути пластикова заглушка. Не треба поспішати її знімати, краще відразу знайти пластиків пляшку, в яку зіллється паливо.

Важливо! Варто пам'ятати, що паливо піде під тиском, тому золотник на клапані потрібно натискати обережно.

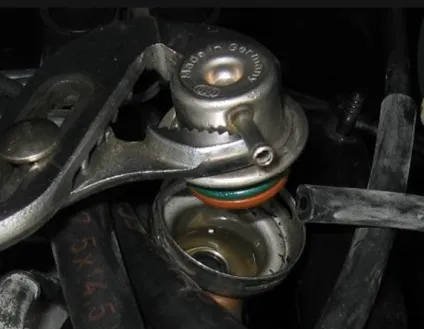

Крок другий - від'єднуємо регулятор тиску палива від системи. Для цього достатньо відкрутити одну гайку і зняти два шланга: вакуумний і для зливу палива.

Крок третій - прибираємо кріплення. Природно, що деталь не тримається лише на шлангах, а кріпиться болтами. Їх два і обидва треба відкрутити. Далі можна виводити штуцер.

Крок четвертий - огляд регулятора тиску палива. Буває так, що можна обійтися заміною всього лише однієї деталі, наприклад, пружини, а не всього цього маленького приладу.

Увага! Особливу увагу зверніть на кільце ущільнювача. Краще його замінити, якщо є найменший ознака ослаблення.

Крок п'ятий - збірка. Вона проводиться в зворотному порядку. Зібрати регулятор тиску палива, встановити на місце, зафіксувати болтами, під'єднати трубку зливу палива, вакуумний шланг. Можна знову відчувати систему за допомогою манометра.

висновок

Для того, щоб правильно оцінити важливість регулятора тиску палива, потрібно зовсім трішечки розібратися в тому, для чого потрібно регулювати цей тиск. Як писалося вище, двигун автомобіля працює на суміші повітря і палива в співвідношенні 14,7 до 1.

Регулятор тиску палива забезпечує рівномірну подачу на циліндри вищевказаної суміші, регулюючи кількість палива згідно навантажень автомобіля. Чим вище навантаження, тим менше розріджене повітря в диафрагменной камері, тим вище абсолютний тиск і витрата палива відповідно вище. Але завдяки РДТ, на циліндри подається все ту ж кількість суміші під однаковим тиском. Саме несправність цього маленького приборчика може привести до захлебиванія двигуна, довгим спробам його завести і різким зупинок під час роботи.

Регулятор тиску палива дуже важливий з точки зору автомобіля в цілому, тому що забезпечує безперебійну роботу двигуна і першим приймає на себе удар, якщо паливо було залито розбавлене або неякісне. Варто всього лише вчасно перевіряти тиск в паливній системі і робити заміну деталей в РДТ.
