Як замінити основні модулі в ноутбуці acer aspire 5517

У цій статті я покажу, як замінити в ноутбуці Acer Aspire 5517 модуль пам'яті, жорсткий диск, карту Wi-Fi, DVD-привід і клавіатуру.

І так, для початку переконайтеся, що ваш ноутбук відключений від живлення і батарея видалена.

Крок 1.

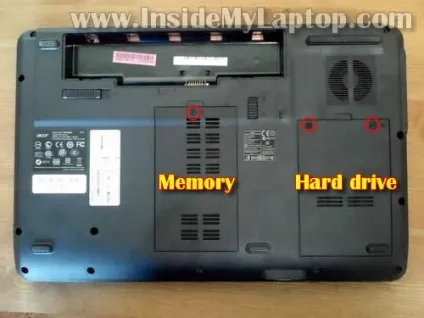

До жорсткого диска і карт пам'яті можна легко отримати доступ знявши дві захисні кришки на нижній частині корпусу, відкрутіть гвинти і зніміть обидві кришки.

Крок 2.

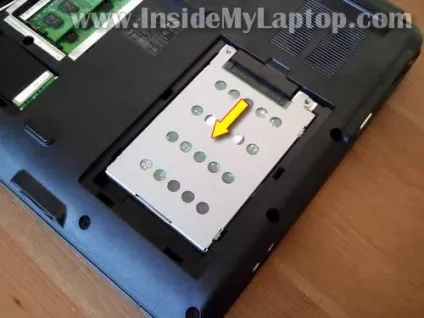

Для того щоб відключити жорсткий диск від материнської плати потягніть його в напрямку стрілки, потім підніміть і видаліть диск з ноутбука.

Крок 3.
При заміні жорсткого диска на новий вам знадобитися кронштейн кріплення, тому зніміть старий кронштейн відкрутивши чотири гвинти, по два з обох сторін. Ви можете замінити жорсткий диск на диск великого об'єму використовуючи стандартний 2,5 "SATA диск.

Крок 4.

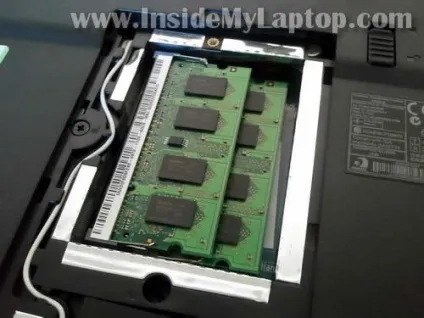

Для того щоб витягти модулі пам'яті обережно відігніть засувки, які утримують їх, підійміть модуль на 30 градусів і витягніть його з гнізда.
Ноутбук Acer Aspire 5517 підтримує до 4 Гб оперативної пам'яті, це означає, що ви можете встановити по 2 Гб пам'яті в кожен слот.
Пам'ять, яка використовується в даному ноутбуці - PC2-5300 DDR2-667 SDRAM SODIMM 200pin.

Крок 5.

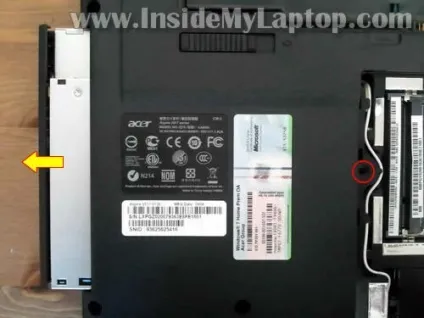

DVD-привід в даній моделі ноутбука кріпитися одним гвинтом, який знаходиться під кришкою відсіку модуля пам'яті, відкрутіть цей гвинт і витягніть привід з ноутбука.

Крок 6.

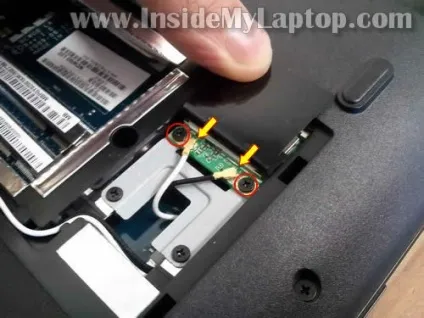

Бездротова карта також перебувати під кришкою відсіку оперативної пам'яті.

Спочатку вийміть антену, а потім відкрутіть два гвинти і видаліть карту з ноутбука.

Якщо вам необхідно зняти тільки клавіатуру, то вам не потрібно проробляти всі попередні кроки.

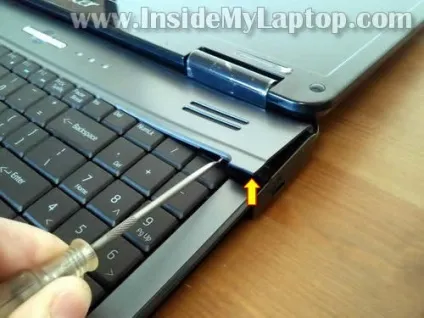

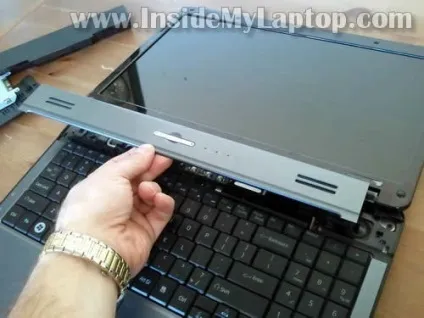

Акуратно підніміть кришку панелі індикації та харчування.

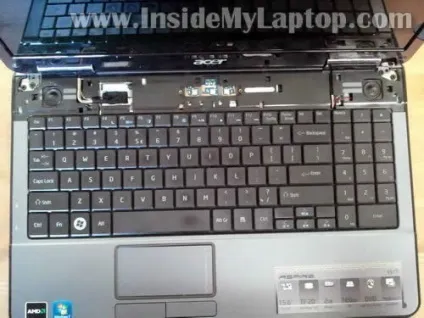

Відокремте кришку панелі індикації від ноутбука.

Тепер ви можете приступити до видалення клавіатури. Робіть все акуратно, тому що під клавіатурою знаходиться кабель з'єднує її з материнською платою.

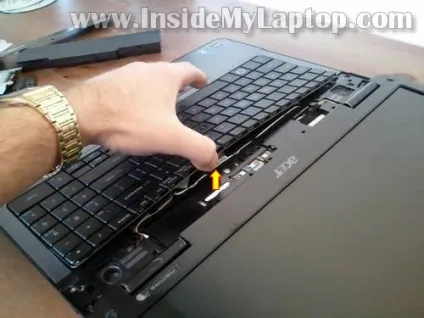

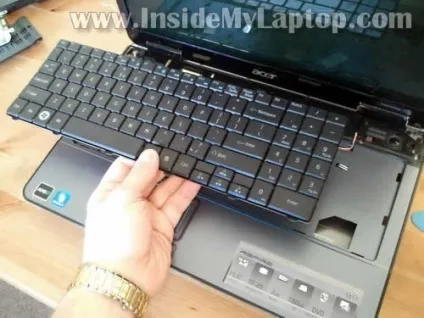

Отже, акуратно підніміть верхню частину клавіатури.

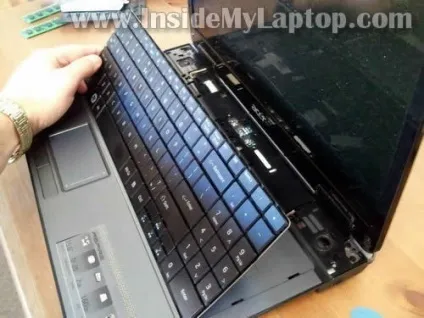

Потім підніміть клавіатуру і покладіть її на корпус кнопками вниз.

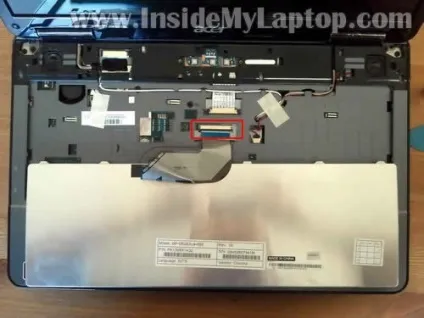

Тепер ви можете отримати доступ до роз'єму кабелю клавіатури.
Для того щоб відключити кабель вам необхідно розблокувати роз'єм.

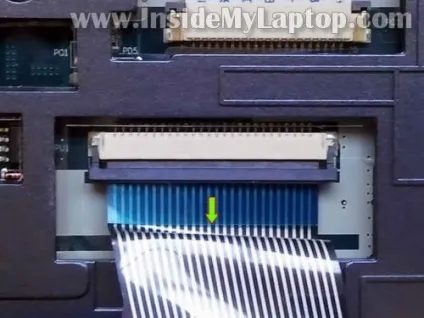

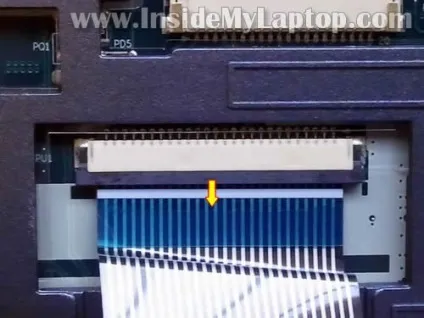

На малюнку нижче показаний роз'єм в закритому положенні, для того щоб його розблокувати вам необхідно витягти ключ роз'єму на 1-2 мм в напрямку стрілки.

На наступному малюнку показаний роз'єм у відкритому положенні. Тепер ви можете витягнути кабель з роз'єму.

Тепер ви можете видалити клавіатуру і замінити її на нову.
