Як замінити і отбалансировать карданний вал

Найважливішим робочим елементом задньопривідних і повнопривідних автомобілів є карданний вал. Він поряд з іншими механізмами є одним з найбільш незамінних вузлів трансмісії авто. Основне завдання: передача крутного моменту ведучих мостів від коробки передач. Труднощі і проблеми виникають при збільшенні кута між частинами механізму, так як це зменшує їх синхронне обертання. А це згодом змусить механізм зноситися, призведе до поломки і дорогого ремонту.

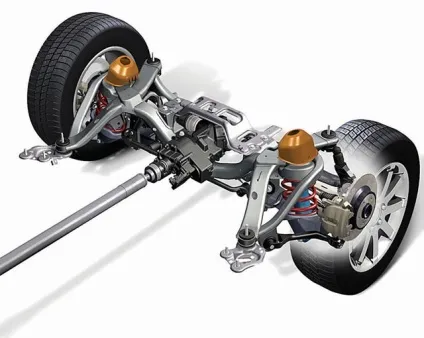

Карданний вал - один з незамінних вузлів

Основні елементи

Залежно від моделі автомобіля комплекс поставляються деталей може відрізнятися. До його основних елементів зазвичай відносять:

ущільнювачі,
фланці,
ковзаючу вилку,
хрестовини,
голчасті підшипники,
шлицевое з'єднання,
пильовики,
кріпильних деталі.

Прояв дисбалансу карданного валу

Основною ознакою дисбалансу є поява неприємної вібрації починаючи з 60-70 км / ч. А якщо взяти до уваги той факт, що вібрація сама по собі підсилює будуть придатними механічні частини, то ми потрапляємо у замкнене коло. Вийти з якого можна завдяки правильній збірці і балансуванню вала або заміні хрестовин на шарніри рівних кутових швидкостей. Також необхідно відзначити і непоправної шкоди, який вібрація завдає вашому здоров'ю.

Ще однією ознакою є стуки в валі вашого авто. Вони можуть означати знос хрестовини механізму, що потребують негайного ремонту. Також стукіт при наборі швидкості або гальмуванні може говорити про проблеми з'єднання деталей в цьому механізмі.

Невелике биття пристрою, яке може бути викликане нерівномірністю обертання. Технічна несправність здається невинною, але на практиці вона легко прискорює вихід з робочого стану всього валу.

причини дисбалансу

Дисбаланс робочого механізму можна виявити за такими основними причинами:

Заводська помилка при його складанні: частини деталі невірно встановлені, через що і порушується балансування;
Великі зазори в місцях з'єднання шліцьового з'єднання і хрестовини;
В результаті невірної термічної або механічної обробки;
Недотримання точності при установці хрестовини: по суті, ювелірна робота, що не допускає зміщення на десяті частки міліметра від потрібного місця;
Недостатньо збалансовані деталі, які використовувалися в процесі ремонту вала;
Банальний фізичний знос, який характерний для всіх деталей.

Ознакою зносу хрестовини карданного валу є стуки в валі

Дефекти карданов.Ізнос і дефект з часом притаманний будь-яким механізмів і деталей. І карданний вал не є винятком. До основних проблем можна віднести: зміщення хрестовин, що приводить до відмови всієї системи, псування шліцьових з'єднань і підвісних підшипників, вм'ятини на валах.
Дефекти крестовін.Із через недостатню твердість шипів хрестовин і малого запасу міцності, цей елемент дуже чутливий до навантаження від голок підшипника карданного валу, що викликає в ньому появу вм'ятин. Вм'ятини, в свою чергу, можуть викликати аварійну ситуацію, паралізувавши правильність роботи карданної передачі.

Ремонт карданних валів необхідно довіряти фахівцям, так як вони володіють великим обсягом інформації про ті чи інші його типах, особливості установки, балансування і експлуатації.

Для проведення якісного ремонту врахуйте наступні моменти:

Перед початком ремонту подбаєте про наявність у вас оригінальних запчастин, які підходять саме під ваш карданний вал, інакше ризикуєте погіршити ситуацію. Цю інформацію можна з легкістю отримати на сайті виробника автомобіля.
Деякі типи карданних валів мають досить великими габаритами і масою, від 300-400 кг і вище, так що необхідно упевнитися в наявності підйомника, щоб уникнути різних механічних пошкоджень і випадкових деформацій.
Переконайтеся в наявності спеціального стенду, на якому буде здійснюватися ремонт і обслуговування, так як він забезпечує нерухому фіксацію ремонтованих механізмів.
Особливу увагу при розборі карданної передачі слід приділити хрестовину. Якщо ви помітили, що вони пошкоджені, то необхідно їх відразу замінити. Несправні хрестовини через надмірних навантажень виведуть з ладу карданну передачу, і ремонт вам обійдеться дорожче.
Для усунення помилки в установці деталей використовують маркери, якими мітять їх при розборі.
Для запобігання попаданню непотрібних елементів, піску і бруду в карданну передачу, необхідно під час всього процесу ремонту стежити за чистотою на робочому місці.

Тривалість служби карданного валу залежить від своєчасної діагностики його роботи

Як отбалансировать карданний вал

Балансування карданного валу здійснюється на спеціальному обладнанні на станціях техобслуговування. Існують популярні способи балансування:

Установка на трубі балансувальних пластин.
Підкладенням балансувальних прокладок під стопорні кришки підшипників хрестовини.
Зняття металу зі спеціальних бобишек на качанах фланців.

висновок

Карданний вал є важливим механізмом автомобіля. Довговічність його роботи залежить від діагностики роботи і своєчасного ремонту в разі виникнення проблеми. Заміну необхідно проводити в спеціальному сервісному центрі.
