Як закріпити вікно в дерев’яному будинку та інших будівлях

Приклад кріплення до отвору безпосередньо через пластиковий профіль

Добрий день. У цій статті розповім про те, як кріпити пластикові вікна в житловому будинку своїми руками із застосуванням доступного інструменту. Сподіваюся, що це тема буде вам цікава, так як навички монтажу дозволяють заощадити гроші.

Незважаючи на те, що у багатьох виробників ціна вікон включає вартість установки, є чимало компаній, де вам продадуть склопакет дешевше за рахунок самостійного монтажу. Економія грошей очевидна!

Основні відомості про монтаж вікон

Перед тим як кріпити вікна, ознайомтеся з універсальною схемою розташування кріпильних метизів

Монтаж скління в отворі відрізняється в залежності від типу використаного профілю і в залежності від типу стін. Наприклад, монтаж в кам'яну, бетонну або цегляну стіну виконується безпосередньо без будь-яких споруд, що компенсують механічні навантаження на вікно.

У той же час монтаж в дерев'яному будинку виконується з обов'язковим пристроєм обсадної коробки, яка компенсує навантаження внаслідок усадочних процесів.

До монтажу пластикових склопакетів пред'являється дві основні вимоги:

• Міцність і надійність встановленого скління;
• Правильне розташування за рівнем щодо вертикальної і горизонтальної площини;
• Правильно виконана герметизація зазорів по периметру прорізу для забезпечення оптимальної енергоефективності скління.

Кріпильні елементи для установки склопакетів у ПВХ профілі

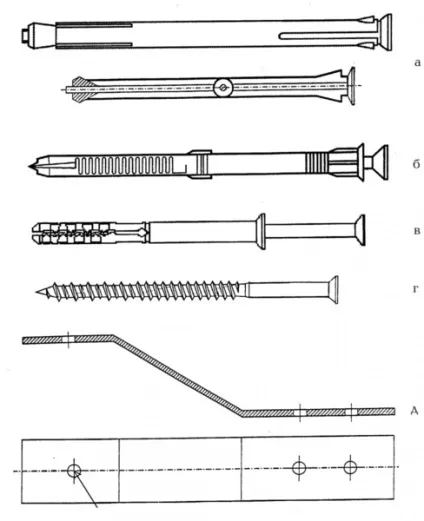

Повсюдно використовується кріплення для пластикових вікон: а - рамний дюбель з металевим ущільнювачем; б - рамний дюбель з пластиковим ущільнювачем; в - пластиковий дюбель універсальний; г - шуруп (саморез); д - анкерна пластина

Перед тим як перейти до опису установки, пропоную дізнатися, який кріплення для ПВХ вікон можна придбати в будівельних магазинах. Кріплень багато і таке розмаїття не випадково, так як кожен різновид призначена для того чи іншого виду стін.

• для бетонних стін;
• для монтажу цегляних стін;
• для монтажу в стіни з газобетону;
• для кріплення до деревини.

До речі, із застосуванням перерахованого кріплення може бути встановлена ​​захисна решітка.

Кріплення для установки в бетонні прорізи

Пластикові склопакети в бетонні прорізи встановлюються за допомогою анкерів або як їх ще називають рамних дюбелів.

Для надійної фіксації важкого вікна в бетонному отворі прийнято використовувати анкери з діаметром 8 або 10 мм і довжиною від 72 до 202 мм. Довжина і діаметр метизів підбираються з урахуванням щільності стіни - чим пористее бетон, тим довше і товщі анкера.

Незалежно від того, наскільки довгі і товсті анкера, міцність готового результату буде залежати від того, наскільки акуратно буде висвердлите отвір. Якщо стінки отвору в результаті непрофесійного свердління розбиті, навіть найнадійніші кріпильні металовироби не забезпечать необхідної міцності монтажу.

На фото показано кріплення рами пластикового вікна на анкера до бетонної стіни

Монтаж за допомогою анкерів виконується двома способами:

1. Свердлиться отвір в профілі і безпосередньо через профіль анкер входить в бетон;
2. До профілю кріпиться анкерна пластина і вже через пластину здійснюється кріплення віконної конструкції до отвору.

Перший спосіб актуальний в тому випадку, якщо технологічний зазор між профілем і зазором малий. Якщо відстань між профілем і прорізом більше 1 см, можна застосовувати анкерне пластину, так як кріплення можна буде прикрити при фінішній обробці, якщо будуть використані пластикові укоси.

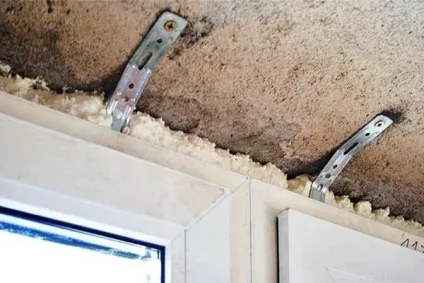

Після монтажу на анкерні пластини укоси доведеться вирівнювати товстим шаром штукатурки або пластиковими панелями

Анкерні пластини являють собою металеві смуги простий або складної конфігурації. Прості пластини - це звичайні смуги з перфорацією. Поряд з такими пристроями є «краби» - пластини, які врізаються в профіль за рахунок чого спрощується обробка укосів.

Кріплення для установки в цегляні стіни

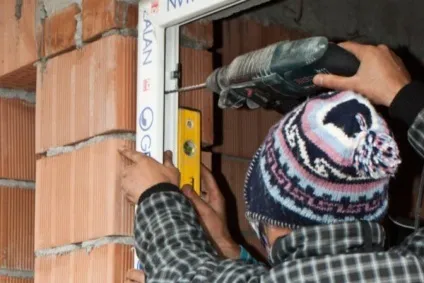

Укручуємо шуруп в середину цегли

Кріплення пластикових вікон в цегляному отворі виконується приблизно так само, як і в бетон. Але є одна проблема: якщо для монтажу в бетон, отвори під анкер в профілі можна насверліл заздалегідь, то у випадку з цегляними стінами отвори свердляться за місцем, так як потрібно потрапити в центр цегли, а не в шов кладки.

Для монтажу в цегла застосовується той же рамний дюбель, що і для бетонних стін, але з довжиною не менше 10 см. Довжина в 10 см - це мінімальний захід у цегла при якому можна бути впевненим в тому, що кріплення не розхитається і не ослабне при експлуатації.

Якщо ви впевнені, що цегла не пустотіла, а сьогодні такої застосовується вкрай рідко, можна використовувати дюбеля довжиною 6-8 см.

Кріплення для установки в дерев'яні прорізи

На малюнку показано як кріпляться пластикові вікна в дерев'яному будинку: а) через анкерну пластину, б) безпосередньо саморезом

Оптимальний варіант для монтажу вікон в дерев'яний проріз без обсадної коробки - це саморізи в поєднанні з анкерними пластинами. Такий тип кріплення однаково гарний для рублених, брусових і каркасних будівель.

Чому не рекомендується кріпити профіль безпосередньо шурупами до Поро? В ході усадочних процесів шурупи можуть увійти в склопакет, що призведе до розтріскування скла.

Якщо в отворі встановлюється обсадная коробка, монтаж можна виконувати шурупами прямо через профіль. Для установки скління в дерев'яний проріз рекомендую використовувати саморізи довжиною не менше 10 см з діаметром 8 мм. Саморізи укручуємо з кроком 30 см.

Кріплення для установки в отвори з газобетону

Газобетонні блоки відрізняються малою щільністю, а тому для монтажу вибираємо спеціальні дюбелі і виконуємо установку з малим кроком між шурупами.

Установка скління в газобетонних стінах вимагає докладного розгляду, так як все більша кількість будинків будується із застосуванням таких блоків. Саме тому для ознайомлення з технологією установки пропоную невеликий фотозвіт про виконані монтажних роботах.

Монтаж пластикового вікна в стіни з газобетонних блоків

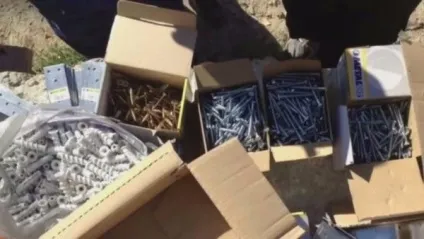

Перед тим як закріпити віконний блок в стіну з газобетонних блоків, заготовив необхідні матеріали

Для виконання монтажних робіт будуть потрібні:

• Перфоровані анкерні пластини (160 × 40 мм і товщиною в 2 мм);
• Пластикові дюбелі (50 × 10 мм) для кріплення в газобетон;
• Саморізи металеві універсальні (60 × 6 мм);
• Електродриль і свердла відповідно до діаметра застосованого дюбеля;
• Шуруповерт з набором біт;
• Водяний рівень;
• Рулетка і олівець.

Інструкція виконання монтажних робіт наступна:

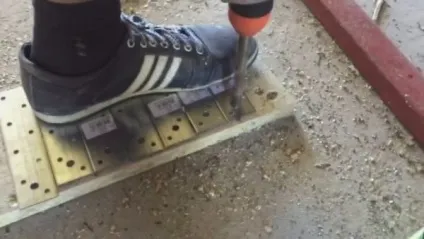

Рассверливаем штатні отвори

• Якщо перфорація в анкерних пластинах не відповідає діаметру дюбелів, рассверливаем отвори, якщо діаметр спочатку відповідає, пропускаємо цей етап і переходимо до наступного;

Такий спосіб фіксації анкерної пластини актуальний, якщо в рамі є металевий каркас

• По периметру профілю на саморізи прикручуємо анкерні пластини з тим розрахунком щоб отвори, розсвердлений під дюбеля розташовувалися зовні;

Для того щоб рама в прорізі була закріплена надійно, анкерні пластини монтуємо на 2 самореза, що виключить їх проворачивание. Крім того, крок установки не повинен перевищувати 30-40 см.

• Встановлюємо раму в отвір на пластикові вкладиші і позиціонуємо за рівнем в горизонтальній і вертикальній площині;

Газобетон сверлится звичайним свердлом на малих обертах дрилі

• Після того як конструкція вирівняна в отворі, висвердлюємо отвори в газобетонних блоках відповідно до перфорацією в анкерних пластинах;

Для свердління газобетонних блоків не обов'язково застосувати бур з побідитовою наплавленням. Так як газобетон м'який, цілком можна використовувати то свердло, яке раніше використовували для розсвердлювання анкерних пластин. До речі, під час свердління намагаємося не смикати дриль з боку в бік, так як розбити отвір в газобетоні простіше простого, а в результаті дюбель не буде триматися в стіні.

Укручуємо пластиковий ущільнювач

• У висвердлені отвори укручуємо дюбеля;

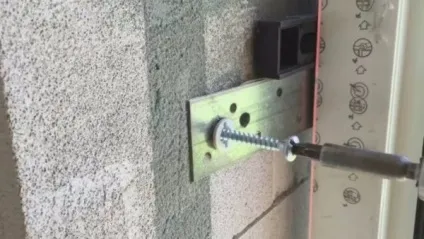

Саморіз укручуємо до упору, так щоб його головка впритул встала до ущільнювача

• У вкручені дюбеля укручуємо саморізи;

Після закінчення монтажних робіт вкладиші з-під вікна не виймаємо, так як вони забезпечать додаткову стійкість конструкції.

Тепер можна теплоізолювати примикання профілю до отвору

• З пульверизатора рясно зволожуємо технологічний зазор між отвором і профілем;
• Заповнюємо технологічний зазор по всьому периметру монтажною піною, з тим розрахунком щоб надлишки нанесеною піни вийшли із зовнішнього боку і щілину була повністю заповнена;
• Після висихання піни надлишки підрізають монтажним ножем по обидва боки профілю.

На цьому кріплення вікна можна вважати закінченим, після чого можна приступати до обробки укосів.

До речі, як прикріпити градусник на вікні і при цьому не дірявитимуть даремно профіль?

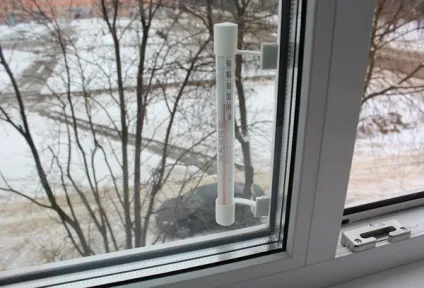

Термометр, закріплений на двосторонньому скотчі

Виявляється, немає нічого складного, досить купити спеціальний термометр з липучками на скла. Термометри з вушками і монтажними отворами потрібно кріпити нема на пластикові, а на дерев'яні рами. Але, якщо в наявності є термометр з отворами під шурупи, закріпіть цей прилад на профілі короткими саморізами - шкоди для профілю від цього не буде.

У висновку зазначу, що якщо не знаєте, як закріпити ручку на профілі, також можна використовувати невеликі саморізи які пройдуть через ПВХ і будуть утримуватися в металевому каркасі.
