Як встановити розетку, місця установки, встановлюємо розетку своїми руками

Установка розеток і прокладка електропроводки в тільки в новому будинку або після ремонту - одна з головних задач, яку, втім, цілком можна вирішити своїми силами. На перший погляд, нічого особливо складного в цьому немає. Але для того, щоб розетка - пристрій, в принципі, нескладна, що не стало джерелом проблем, а то і травм, особливо в сучасних завантажених електромережах, про самій розетці і про те, як і де встановити розетки, потрібно знати досить багато.

Кілька важливих моментів

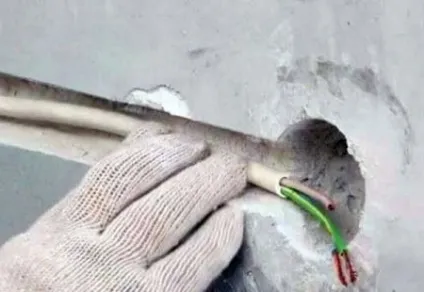

Встановлюючи розетки своїми руками, необхідно дотримуватися кількох нескладних правил. Наприклад, будь-які електромонтажні роботи проводяться тільки в повністю знеструмленому житло. В першу чергу виконують підготовчі роботи: б'ють штроби, свердлять отвори і лунки під розетки, укладають проводку без підключення. Все кабелю підключають в останню чергу.

Безпосередньо перед підключенням кожен кабель окремо перевіряється Фазопокажчики. Одне з головних правил техніки безпеки записано: «При роботі на електроустановках необхідно постійно пам'ятати, що напруга на знеструмлених частинах може з'явитися в будь-який момент».
В процесі установки розеток і вимикачів не можна доторкатися до оголених провідників.

Як влаштована розетка

Звичайна побутова електрична розетка складається з контактної колодки, підрозетники і декоративної кришки. У свою чергу, колодка складається з:

• кріпильні лапок.
• фазний, нульового і заземлюючого контактів.
• Клем для підключення проводів.

Кріпильні лапки можуть бути суцільнолитими нерухомими, або рухомими розпирають, з гвинтами. Колодку з рухомими гвинтами встановлювати трохи складніше, зате можна точно відрегулювати положення колодки щодо стіні. Клеми можуть монтуватися до контактів за допомогою гвинтів, а можуть продаватися вже прикріпленими до контактів. Останній варіант набагато надійніше.

Види електричних розеток

накладні розетки

Дуже просте і, разом з тим, дуже корисне і зручне винахід, що дозволяє:

• Замінити розетку, навіть якщо підрозетник в дуже поганому стані, не порушуючи при цьому обробку стін.
• Замінити стару розетку на «євро», не змінюючи підрозетника.
• Встановити розетку на гіпсокартон на обрешітці.

• Монтувати розетки в стіни з дерева (з використанням спеціального підрозетника).

В останньому випадку, навіть якщо виникне коротке замикання і виникне дуга, вона, в першу чергу, замкнеться на металеву обойму і не пошириться по дротах.

розетки висувні

За своїми характеристиками є практично повною протилежністю накладним розеток. Дуже популярні в Європі через свого дизайну. Професійні електрики відносяться до висувним розеток негативно, так як вони, через висунутого зі стіни модуля, створюють високу ймовірність травми або ураження електричним струмом, особливо у дітей. Зареєстровано багато нещасних випадків, пов'язаних з експлуатацією висувних розеток, проте маркетологи активно просувають цей виріб на ринку.

Правила і норми монтажу розеток. На якій висоті встановлюють розетки

Норми, які існують сьогодні, дуже лояльні щодо висоти установки. Так, колишні вимоги: висота установки вимикача - 160 см, розетки - 80 см. Вже не обов'язкові, а тільки рекомендовані. Дуже часто розетки встановлюються на висоті 30 см. Від підлоги, і менше. Мінімальною прийнято вважати висоту в 25 см. Якщо встановити розетку нижче, виникає небезпека пошкодження і отримання травм при прибиранні приміщення. Встановлювати розетки на такій маленькій висоті ПТБ не заборонено, особливо якщо в приміщенні є пристрій захисного відключення.

Що стосується кількості розеток в квартирі або приватному будинку, то воно ніяк не обмежена. У дитячих кімнатах рекомендується встановлювати розеткові модулі і вимикачі на висоті не менше 150 см. Від підлоги. В цьому випадку маленькі діти просто не зможуть до них дотягнутися, а більш дорослі, за замовчуванням, вже вміють користуватися електрикою. Бажано, щоб в дитячій були встановлені розетки із заземленням для забезпечення додаткової безпеки.

При монтажі розеток необхідно дотримуватися кількох важливих моментів. Так, у професійних електриків прийнято встановлювати фазний контакт ближче до вікна. У разі якщо розетка розташована до вікна неоднозначно, тоді, за замовчуванням, фазний контакт повинен знаходитися зліва. Короткі дроти не можна відразу ж підключати до клем, так як стіни мають властивість незначно деформуватися, і туго натягнуті дроти можуть просто обірватися, а без нарощування вставити коротенькі кінчики в нову розетку дуже важко.

Підключати дроти до встановленої розетки потрібно, пропустивши їх під контактною колодкою через спеціально призначені для цього зазори. Якщо провід для розеток занадто товстий, знімають шар ізоляції і пропускають дроти, склавши їх в один ряд.

Як правильно поєднати розетки в модулі

При цьому виникає цілком закономірне питання - скільки буде коштувати така проводка, якщо від лічильника потрібно вести окремий кабель на кожну групу? Знадобитися лише окрема гілка в модуль розеток з вбудованим клемником в кожну кімнату, не більше того. Такі модулі електрики називають «модуль з міні-щитком». При розведенні проводів по кімнаті від міні-щитка ймовірність виникнення аварії надзвичайно мала, так як потужність споживається практично за місцем підключення, і не йде далеко через розеткову клему.

Як підключити вимикач

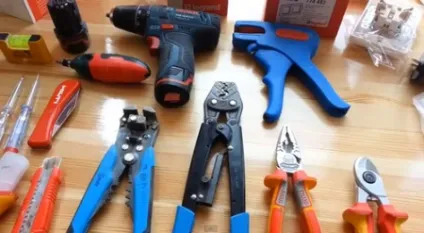

Інструменти і матеріали для монтажу розеток

Для роботи знадобляться такі матеріали та інструменти:

• Індикатор фази.
• Пряма і хрестова викрутки (4-6 мм).
• Пасатижі.
• Кусачки.
• Гострий ніж.
• Ізоляційна стрічка.
• Холодний припій.
• Герметик.
• Електродрель.
• Знімач ізоляції (бажано для новачків).

Як правильно знімати ізоляцію з кабелю

Професійні електрики знімають ізоляцію з проводів в такий спосіб: кусачки-бокорізи підносять тильною стороною до кабелю, надкушує ізоляцію, не зачіпаючи мідні жили, і зривають її.
У новачка очистити кабель без закусивши таким методом навряд чи вийде. У місцях закусивши з'являється корозія, вони гріються при високому навантаженні і згодом призводять до несправностей проводки. Тому початківцям найкраще користуватися спеціальним знімачем ізоляції, за допомогою якого можна зняти ізоляцію з кабелю, що не надрізу її ножем і не згинаючи.

Сьогодні у продажу є дуже багато знімачів ізоляції, як ручних, так і автоматичних. Для ручної роботи краще використовувати знімачі-щипці і знімачі-кліщі. Щипці перед початком роботи необхідно відрегулювати під діаметр проводу, що трохи сповільнює робочий процес, але цей інструмент найкращий для новачків.

Як зрощувати дроти

Іноді, при перенесенні розеток доводиться стикатися з такою проблемою, як зрощування проводів. І хоча, згідно з сучасними нормами, зрощувати кабелю настійно не рекомендується - не зривати ж, в кінці-кінців недавно поклеєні шпалери і не починати робити штроби в стіні для установки однієї розетки!

Проводку зрощують наступним чином:
З обох кінців проводів акуратно знімають ізоляцію приблизно на 5 см. Кінці розміщують паралельно один одному, беруть їх пассатижами, не сильно стискаючи, і прокручують за годинниковою стрілкою. Потім скрутку ще раз злегка обжимають плоскогубцями. Далі на скручування наноситься шар холодного припою. Поки припій не застиг, зверху одягається ізолюючий ковпачок. Після того як паста повністю застигне, в розтруб ковпачка потрібно видавити трохи силікону.

Робота з електроарматуру

Якщо виникає необхідність замінити підгорілу розетку, то найоптимальніший варіант - встановити накладну розетку в старий підрозетник. Перенесення розеток на нове місце в процесі оздоблювальних робіт полягає в зрощуванні проводів до необхідної довжини і їх прокладання в латах.
Процес зрощування кабелів ми розглянули вище. Кабель укладають паралельно до підлоги на висоті розетки. По всій довжині кабель кріпиться до стіни за допомогою хомутиков.

Нова розетка встановлюється або безпосередньо на обшивку, або на основну стіну. На новому місці кріплення розетки потрібно залишити невеликий «хвіст» кабелю, довжиною приблизно 15-20 см. Це істотно спростить роботу. Якщо ж обробка стін вже завершена, а стару розетку необхідно «витягнути» наприклад, через меблів, в цьому випадку краще всього встановити модульний кутовий блок. Найкраще змонтувати його на стандартних кріпильних де-небудь в кутку під підвіконням, або будь-якому іншому відповідному місці.

Блок просто підключається в стару розетку назавжди. Зрозуміло, що перед цим стару розетку необхідно повністю перебрати, ретельно зачистити всі контакти, і зібрати, обробивши холодним припоєм. Якщо дотримуватися всі ці нехитрі рекомендації, то захована десь за шафою розетка ніколи не «нагадає» про своє існування.

Як правильно встановити розетку на бетон

Перед тим, як починати монтувати розетку на бетонну основу, необхідно точно знати товщину майбутньої обробки, наприклад, якщо встановлюються розетки на кухні, і стіни будуть облицьовуватися плиткою. Край підрозетника в цьому випадку повинен бути на одному рівні з обробкою, допустима різниця в кілька міліметрів. Стандартна висота підрозетника становить від 40 до 44 мм.

Якщо обробка надто товста, потрібно встановити «подушку» з фанери. До бетону підрозетник найкраще кріпити саморезом в дюбелі. Якщо в підрозетники немає отворів для кріплення, їх доведеться просвердлити самостійно на одній лінії з контактами.

У разі, коли стіна оброблена, лунку для підрозетника вибирають свердлом-коронкою, залишаючи запас по глибині і ширині. Безпосередньо перед тим як встановити підрозетник, лунку наповнюють розчином гіпсу або алебастру, після чого, швидко вставляють підрозетник і вирівнюють його, поки не схопився розчин.

Установка розетки в гіпсокартон

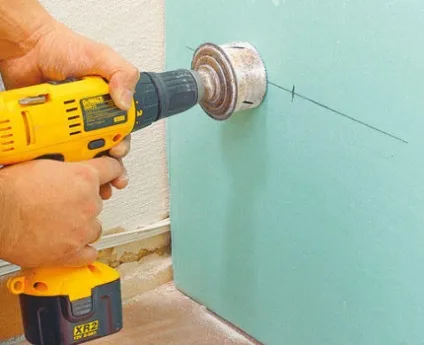

В гіпсокартон розетки встановлюють, використовуючи спеціальні підрозетники, забезпечені легкими або поворотними упорами. Технологія установки дуже проста. За допомогою свердла-коронки сверлится отвір, в яке проводиться кабель.

Кабель простягається в підрозетник. Подрозетник встановлюється на місце.

Якщо він забезпечений легкими упорами, то стрічку просто тягнуть до упору, зайве відрізають. У поворотних упорах загортають до відмови саморізи.

Попередньо зачищені дроти вставляються в клеми, встановлюють колодку в підрозетник, затягують болтики лапок колодки. Після цього встановлюється кришка розетки. Якщо виникає необхідність регулювання кришки, гвинти колодки послаблюють і регулюють щільність прилягання кришки до стіни.

Як видно з усього вищесказаного, дотримуючись деякі не дуже складні рекомендації, цілком можливо своїми силами встановити в будинку розетки і вимикачі. Коштувати проявити елементарну акуратність і уважність - і все буде працювати роками, і вас ніколи не потурбують сторонні звуки з розеток і запах підгорілої пластмаси.
