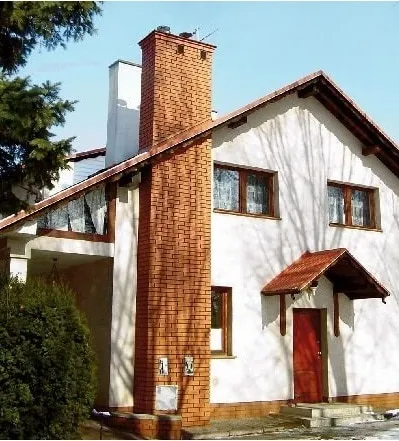

Як вивести димар через стіну дерев’яну і металочерепицю

Сучасні опалювальні прилади та димоходи мають різну конструкцію, працюють на багатьох видах палива і виготовляються з різних матеріалів. Відповідно, і вимоги до установки димоходів пред'являються різні.

У більшості випадків димохід в стіні влаштовується через покрівлю будівлі, так як цей спосіб є найбільш простим і може бути втілений в життя на етапі будівництва. Але що робити, якщо споруда вже закінчена, і потрібно влаштувати димохід в уже готовому будинку? У цьому випадку оптимальним варіантом є зовнішнє розміщення труби, а для цього потрібно вивести димар через стіну.

Зовнішнє розміщення димоходу має як переваги, так і недоліки.
Основними перевагами установки зовнішнього димоходу є:

• Значна економія місця всередині приміщення;
• Можливість монтажу в уже готовому будинку;
• Відсутність необхідності проходження через дах будівлі і перекриття між поверхами, монтаж труби димоходу через стіну проходить набагато простіше.

Є у зовнішніх димоходів і досить значні недоліки. До них можна віднести:

• Необхідність обов'язкового утеплення труб димоходу;
• Наявність досить великого горизонтальної ділянки в місці, де проходить димохід через стіну;
• Зовнішній димохід здебільшого гріє вулицю, а не будинок;
• Нездатність в деяких випадках вписатися в загальне архітектурне рішення.

Основні правила монтажу димоходів

Розберемося, як вивести димар через стіну. Монтаж елементів димоходу завжди починається від опалювального обладнання - котла, каміна і т. Д. (Див. Підключення до димоходу). Для того щоб вибрати правильний діаметр труби димоходу, слід вивчити рекомендації виробника опалювального обладнання і врахувати всі найважливіші характеристики.

1. В першу чергу слід звернути увагу на потужність опалювального котла. Саме від цієї характеристики залежить діаметр труби димоходу.
2. Далі, слід розрахувати необхідну висоту димаря для створення оптимальної тяги. Занадто мала відстань від вихлопного патрубка до кінця димоходу не дозволить опалювального приладу працювати в повну потужність.
3. Крім того, короткий димохід може стати причиною того, що дим і чад будуть виходити в житлове приміщення, а не в трубу димоходу.
4. Занадто довгий димар буде сприяти швидкому прогорання палива і, відповідно, підвищить витрати на опалення. Так як занадто сильна тяга буде відводити не тільки дим, а й частина тепла.

Підключення опалювального приладу безпосередньо до димоходу повинно проводитися за допомогою відповідного переходу або одного із з'єднувальних елементів - коліна, труби або трійника.

Розглянемо, як проходить монтаж труби димоходу через стіну, якщо будова вже повністю готове, а всередині приміщення встановлений опалювальний агрегат. В даному випадку класичний спосіб влаштування димаря використовувати недоцільно - це дорогий і трудомісткий процес.

Набагато більше придатна в цій ситуації зовнішня прокладка труби, а для цього потрібно вивести димар через стіну. Зовнішня вертикальна труба зовнішнього димоходу встановлюється зовні будівлі, а з опалювальним приладом вона з'єднується горизонтальною трубою, що проходить через стіну.

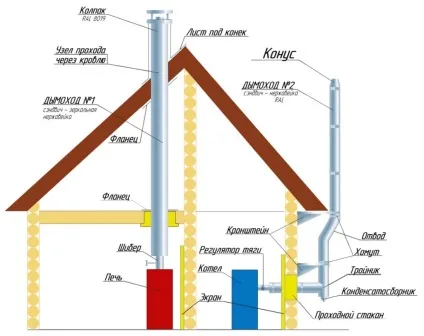

Схема монтажу димаря в стіні

Важливо: На цьому етапі буде корисним нагадати, що довжина горизонтальної ділянки димоходу не повинна перевищувати одного метра. Дана норма рекомендована, так як в разі, якщо горизонтальний ділянку труби має довжину більше метра, знижується тяга в димоході.

Якщо відстань від стіни і її товщина не дозволяють обмежити горизонтальний ділянку довжиною в один метр, то це повинно бути компенсовано за допомогою збільшення висоти вертикальної труби, або іншими способами.

Рівень тяги в димоході визначається виходячи з технічних характеристик опалювального приладу. На цьому етапі також необхідно визначитися, яка саме система димоходу буде використана - двоконтурна або одноконтурна.

Одноконтурна система - це просто труба з нержавіючої або емальованої сталі. До переваг такої системи можна віднести легкість монтажу і меншу собівартість матеріалів. Для пристрою зовнішнього димоходу застосовується димоходи одностінні, тобто одноконтурна система.

Двоконтурна система виготовлена ​​за принципом «труба в трубі», а відстань між трубами заповнений теплоізоляційним матеріалом. Така система димоходу більш надійна і практична, по-перше, тому, що захищена від механічних пошкоджень, а по-друге - вже володіє теплоізоляцією. Двоконтурну систему, як правило, застосовують для димоходів, які проходять всередині дерев'яних стін.

Що знадобиться для самостійного монтажу зовнішнього димоходу

Для монтажу димаря знадобляться наступні інструменти і матеріали:

• болгарка,
• дриль з набором свердел,
• заклепочник,
• термостійкий герметик,
• алюмінієва стрічка,
• хомути і куточки для кріплення відвідної труби.

Основні елементи зовнішнього димоходу

У цьому пункті докладно описані всі елементи, прилади та деталі, які знадобляться для монтажу зовнішнього димоходу.

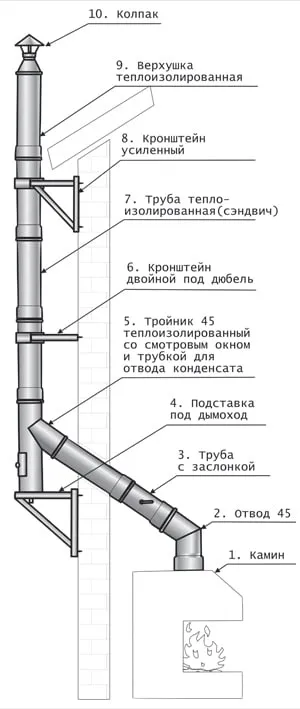

Елементи зовнішнього димоходу

• Необхідна опалювальне обладнання - камін, піч, опалювальний котел, димоходи для настінних котлів і т. Д.
• Для регулювання руху диму знадобляться відводи. При цьому слід враховувати, що найменування коліна обов'язково має містити таку характеристику, як кут відхилення напрямку руху диму.
• Сварка частин відведення здійснюється за допомогою вольфрамового електрода. Кількість елементів може бути різним у залежності від конструкції і протяжності димоходу.
• На цьому етапі при необхідності також можуть бути встановлені заслінки і оглядові вікна. За бажанням власника будинку заслінки можуть бути встановлені в трійниках, відводах, переходах або трубах.

Порада:
Важливо знати, що заслінки повинні бути встановлені таким чином, щоб не стикатися зі стінками труби з нержавіючої сталі. Якщо дана рекомендація не буде врахована, під впливом високої температури заслінку може заклинити.

• Також знадобиться підставка під трійник. Її можна виготовити з нержавіючої металевої труби з квадратним перетином. До стіни підставка кріпиться за допомогою дюбелів.

Порада:
При виготовленні підставки під трійник важливо пам'ятати, що повинні бути дотримані всі необхідні вимоги. Особливу увагу потрібно звернути на відстань між димарем і стіною.

• Організовується вихід димоходу через стіну за допомогою теплоізольованих трійників. виготовлених з нержавіючої сталі. За допомогою цих елементів здійснюється підключення опалювального агрегату до димоходу. Надалі, в процесі експлуатації, трійники будуть служити для чищення, ревізії і відведення конденсату.
• Якщо докладніше говорити про такі елементи димоходу, як трубки для відведення конденсату і вікна для ревізії. то треба згадати про їх монтажі. Як правило, дані елементи встановлюються або в нижній частині трійника, або в бічній частині. Після того як елементи зібрані, відповідно до вимог пожежної безпеки та інших норм, дверцята оглядового вікна має бути «посаджена» на силікон.

Порада:
Трійники можуть бути збірними, цільними і прохідними. Підключення до них виконується під різними кутами.

• Для виготовлення димоходу також знадобляться кріплення - кронштейни. Їх також можна виготовити самостійно. Для цього знадобляться металеві трубки з нержавіючої сталі. При монтажі і установці димоходу повинні бути дотримані всі норми і вимоги, тому необхідно уважно розрахувати відстань від димоходу до стіни.

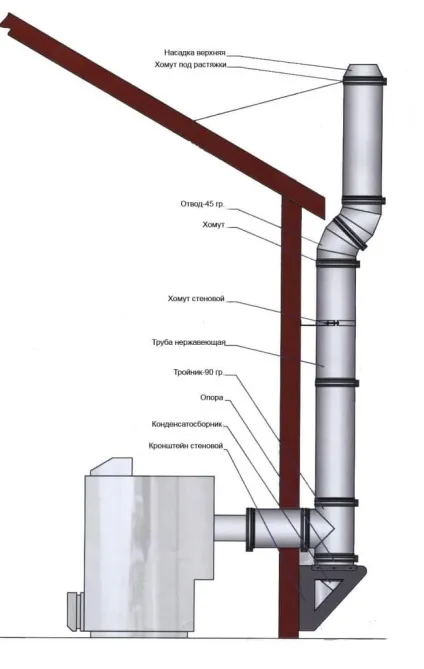

Схема установки зовнішнього димоходу

Зовнішній димохід обов'язково повинен бути покритий шаром теплоізоляційного матеріалу. При цьому теплоізольована димова труба поміщається в спеціальний захисний кожух. В якості теплоізоляції, як правило, використовується базальтове волокно (мінеральна вата). Кожух може бути виготовлений з оцинкованої сталі, нержавіючої сталі або інших матеріалів.

У деяких випадках для монтажу зовнішнього димоходу через стіну може знадобитися установка додаткових посилених кріплень. Вони потрібні, щоб встановити прохідний стакан, а також для того щоб конструкція могла витримувати бічні навантаження.

Верхня частина являє собою теплоизолированную трубу в захисному кожусі. Довжина труби повинна бути не менше одного метра. Верхні ковпаки можна виготовити самостійно з аркуша нержавіючої сталі за допомогою аргонової зварювання.

Інструкція по монтажу димаря через стіну

Монтаж димоходу через стіну вимагає виконання певних моментів:

1. У тому місці, де труба димоходу проходить через стіну, не повинно бути стиків труб, через які проходять комунікації.
2. Монтаж починається з підведення труби димоходу до опалювального котла. Висновок димоходу через стіну здійснюється під кутом 90 градусів.
3. Перпендикулярно до цієї трубі встановлюється наступна частина димоходу. У нижній її частині розміщується конденсаторний бак, до верхньої приєднується основний масив димоходу.
4. Прохід димаря через стіну необхідно заізолювати. Найкраще робити це теплоізоляційними матеріалами. Місця входу і виходу труби бажано обштукатурити або прикрити захисним кожухом.
5. Для того щоб врахувати архітектурні особливості будинку, можна використовувати кутові з'єднання.
6. Кожен стик необхідно фіксувати хомутом.
7. Кріплення димоходу до стіни необхідно зробити так, щоб відстань між кріпленнями не перевищувало 1 метра. Оптимальним вважається відстань 60 сантиметрів.


Порада:
Фахівці рекомендують ставити елементи кріплення на відстані не більше одного метра один від одного. Оптимальним вважається відстань 60 сантиметрів.

Після закінчення монтажу над горловиною димоходу необхідно встановити ковпак.

Сама труба в обов'язковому порядку повинна бути ізольована від стіни будівлі відповідним матеріалом, наприклад, базальтовим волокном.

важливо:
Ізоляція є дуже важливим моментом установки димоходу. Димохід відводить частину тепла, відповідно, сильно нагрівається, як результат, температурні навантаження руйнують стіну.

Правильна установка димоходу дозволить уникнути багатьох проблем і забезпечить хорошу роботу опалювального обладнання.

Монтаж димоходу через дерев'яну стіну

1. Якщо необхідно здійснити прохід димоходу через дерев'яну стіну, важливо, щоб відстань від труби до дерева було достатнім. При цьому зазор слід обкласти пожежобезпечним матеріалом, наприклад, азбестом або цеглою.


важливо:
Це робиться не тільки для того, щоб уникнути розсихання дерева, а й за правилами техніки пожежної безпеки. Дотримання цього правила дозволить використовувати димар максимально довго і мінімізувати витрати на наступні ремонти.

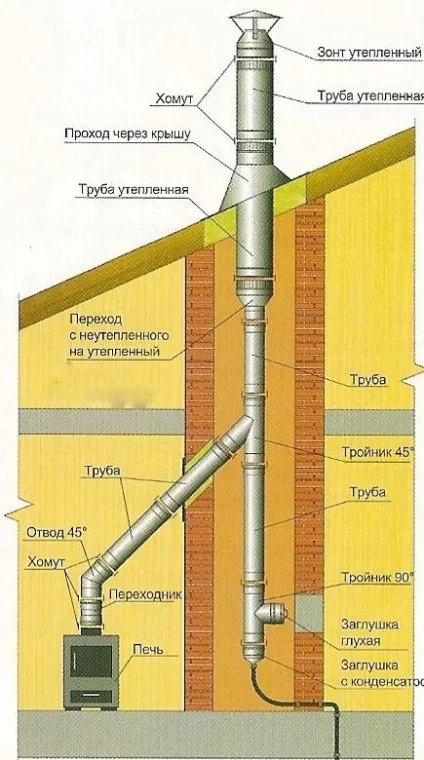

Монтаж труби через дерев'яну стіну

Для монтажу димаря всередині будинку, як правило, використовуються двоконтурні системи димоходів.

Оптимальним варіантом розташування такого димоходу буде вертикальна система розміщення. Вона передбачає собою наявність однієї довгої прямої труби без будь-яких геометричних змін.

Складається така система з шибера і самої труби. Шибер використовується для регулювання тяги в димоході (див. Шибер для димоходу).

Горловину труби необхідно накрити захисним ковпаком.

Кріплення труби слід розміщувати так, щоб відстань між ними було не більше 1 метра один від одного.

Прохід димаря через металочерепицю необхідно загерметизувати. Робиться це для того, щоб волога не потрапляла на горище будинку. Для цього використовують спеціальний захисний кожух.

Монтаж димоходу - це відповідальна процедура, до якої потрібно дуже добре підготуватися (див. Установка димоходів). Від того, наскільки правильно встановлено димохід, залежить не тільки його функціональність, а й ефективність всієї опалювальної системи в цілому.

Саме з цієї причини тільки повне виконання всіх вимог по монтажу димаря зможе забезпечити його правильну роботу.
