Міняємо проводку в хрущовці

Стара схема електропроводки в хрущовці не здатна працювати з сучасними навантаженнями. Та й термін її служби в багатьох випадках вже закінчився. Тому її повна заміна під час ремонту квартири є єдиним вірним рішенням.

І дотримуючись наших порад, ви зможете поміняти її без особливих проблем без залучення професіоналів. І що дуже важливо, ваша проводка буде відповідати всім необхідним нормам і стандартам і не призведе до пожежі.

Розрахунок проводки і вибір схеми харчування квартири

Перед тим, як поміняти електропроводку в хрущовці, нам слід виконати хоча б приблизний розрахунок. Це дозволить правильно вибрати перетин дроту, необхідну кількість і номінальні параметри автоматичних вимикачів і, звичайно ж, схему харчування нашої квартири.

розрахунок електропроводки

Для того, щоб правильніше розрахувати номінальну потужність нашої електричної мережі квартири, необхідно скласти детальний план усіх можливих електроприладів. При цьому слід враховувати не тільки їх номінальну потужність, але і місце розташування, а також спосіб підключення.

Перш за все, слід розділити всі прилади у вашій квартирі на потужні, номінальна потужність яких дорівнює або перевищує 2кВт, і малопотужні, відповідно, менше 2кВт. Для живлення потужних приладів краще передбачити окрему групу харчування з власним автоматичним вимикачем в розподільному щитку.
Тепер нам слід порахувати сумарну потужність малопотужних приладів. При цьому розрахунок слід виконувати, виходячи з найбільш несприятливих умов. Тобто в нашому випадку необхідно врахувати найбільшу кількість працюючих приладів одночасно.

Варто відзначити! Що при цьому не слід забувати про елементарні закони логіки і не варто припускати, що всі ваші електроприлади будуть працювати одночасно. Тому розрахунок слід виконати, виходячи з реально можливої ситуації.

Тепер, розрахувавши номінальну потужність нашої електричної мережі, нам належить перевести її в номінальний струм. Для цього використовуємо формулу: I = P / (U × cosα), де I - наш номінальний струм, Р - наша номінальна потужність, U - номінальна напруга, а cosα - коефіцієнт потужності. Але в нашому випадку cosα практично дорівнює одиниці, тому їм ми нехтуємо, тим самим роблячи додатковий запас нашому проводу.
У підсумку ми отримуємо наступну формулу: I = P / U

Виходячи з цього, знаючи, що в нашій електричної мережі напруга дорівнює 220В, ми можемо розрахувати номінальний струм. Провівши нехитрий розрахунок, отримуємо, що електроприлад з потужністю в 1000Вт споживає струм в 4,55А.

Для подальшого спрощення розрахунку і надання додаткового запасу нашої проводці приймаємо це значення 5А.

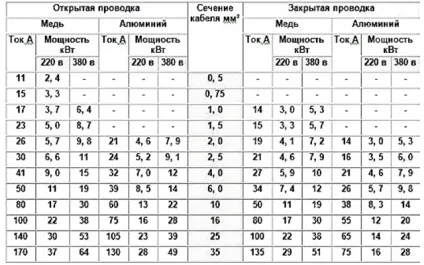

На фото представлені номінальні струми проводки різного перетину і матеріалу виготовлення

Будь-яка електропроводка в хрущовці і схема її прокладки багато в чому залежать від типу використовуваного дроти. Адже ні для кого не секрет, що дроти з міді мають велику пропускну здатність, а алюмінієві дроти меншу. Тому вибір перерізу проводу слід виробляти по таблиці, наведеної нижче.

Вибір схеми живлення квартири

Тепер вибирається схема електропроводки в хрущовці. Робиться це, виходячи з п.7.1.18 ПУЕ (Правила улаштування електроустановок), який свідчить, що всі апарати захисту в житлових приміщеннях не повинні бути більш 25А. Цей пункт стане відправною точкою для всього подальшого вибору.

Отже, якщо потужність всіх ваших електроприладів в квартирі не перевищує 25А, то ви можете живити всі квартиру від одного автомата, використовуючи мідний дріт перетином в 2,5 мм 2 або алюмінієвий дріт перетином в 4 мм 2. Але в сучасних навіть однокімнатних квартирах таке малоймовірно .
Зазвичай номінальний струм електричної мережі більше 25А. Тому в цьому випадку нам необхідно розділити харчування за групами. Потужність кожної з них не повинна перевищувати вказаний струм. Для цього зазвичай поділяють групи харчування розеток і освітлення. Але можна розділити групи по кімнатах або по будь-якому іншому зручному вам способу. Головне не «розкидати» одну групу по різних частинах квартири, інакше в процесі експлуатації можуть виникнути проблеми.

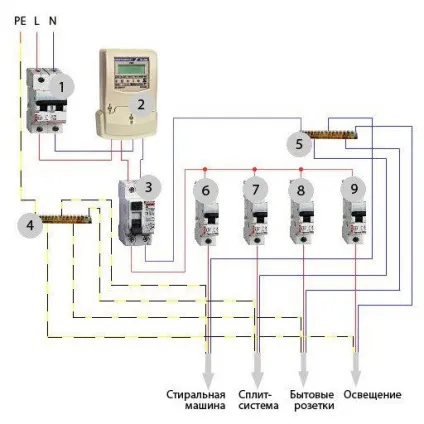

Можлива схема харчування вашої квартири

Варто відзначити! Що для харчування груп освітлення зазвичай використовують автоматичні вимикачі з номіналом в 16А. При цьому, згідно з п.6.2.3 ПУЕ, кожна група освітлення повинна містити не більше 20 підключень. Одне підключення - це одна лампа або одна багатолампових люстра. Це ж правило відноситься і до розетковим, або змішаним групам.

Так само варто згадати про потужних електроприладів, які ми виключили ще на етапі розрахунку. Для них краще організувати харчування від окремого автоматичного вимикача. Причому, по можливості зробити це краще без додаткових розеток. Перетин дроту і номінальні параметри вимикача в цьому випадку вибираються виходячи з номінальних параметрів електроприладу за тими ж принципами, що і для окремих груп.
Якщо ви плануєте установку розетки у ванній кімнаті, то цю групу варто розглядати окремо. Адже згідно п.7.1.37 ПУЕ, розетки у ванній кімнаті можна встановлювати тільки через УЗО (пристрій захисного відключення). В цьому випадку наша інструкція радить в групу з розеткою у ванній кімнаті включити розетки в кухні, де захист УЗО буде найбільш актуальна. Хоча до кухонь ПУЕ не пред'являє таких вимог.
Залежно від квадратури і кількості електроприладів схема електропроводки в цегляній хрущовці може містити від двох до шести груп. Кожну з цих груп краще відразу підписати, а розеткові і групи освітлення візуально відокремити.

Монтаж електропроводки в хрущовці

Безпосередньо монтаж електропроводки можна виконати своїми руками. Адже знаючи всі необхідні параметри проводу і кількість груп, зробити це не так вже й складно.

Головне вибрати відповідний для вас спосіб прокладки проводу. Це може бути відкритий і прихований спосіб.

Монтаж проводки відкритим способом

Зовнішній вигляд відкритої електропроводки

Згідно п.2.1.4 ПУЕ, відкритої проводкою називається електропроводка, прокладена безпосередньо за елементами будівельних конструкцій. До неї відноситься монтаж проводки в плінтусах і в спеціальних електротехнічних плінтусах.

До переваг відкритої проводки можна віднести:

Можливість монтажу в уже відремонтованих приміщеннях. Адже установка коробів для прокладки проводу не має на увазі велику кількість курній роботи і руйнування будівельних конструкцій.
Високий ступінь ремонтопридатності. Адже провід, прокладений в коробах, досить легкодоступний і в разі несправності, їх буде легко знайти або замінити.
Зважаючи на відсутність необхідності виконання робіт по штробленню стін швидкість монтажу прихованої проводки досить висока. Тому для невеликої за площею квартири всі роботи можна виконати буквально за один день.

Монтаж проводки прихованим способом

Прихованою проводкою називають електропроводку, прокладену безпосередньо в елементах будівельних конструкцій. До неї відноситься проводка, прокладена під стяжкою, в порожнинах будівельних конструкцій і під підвісними стелями.

До переваг прихованої проводки можна віднести:

Завдяки її прихованості від сторонніх очей, такий спосіб має більш привабливий зовнішній вигляд. При цьому він не забирає і так невеликий простір хрущовок.
Схема електропроводки цегляної хрущовки не передбачає використання додаткових коробів для прокладки проводу. Тому ціна матеріалів значно скорочується.
Провід, прокладений прихованим способом, має більш високі параметри перевантажувальної здатності. Адже цегла або цементний розчин мають більш високу теплопровідність на відміну від повітря. Це дозволяє краще передавати тепло дроти і знижує ймовірність його перегорання.
Вимоги пожежної безпеки до прихованої проводки менш жорсткі і не мають маси обмежень щодо застосування.

А правильний розрахунок і монтаж гарантують вам безперебійне електропостачання і виключать ймовірність виникнення пожежі в наслідок короткого замикання.
