При ремонті двигуна не завжди вдається обійтися шліфуванням шийок колінчастого вала або заміною вкладишів. Доводиться відновлювати опорні поверхні (ліжко) вала. Розглянемо основні дефекти, що виникають при пошкодженні ліжок коленвала і як її відновити.

ЧАСТО ВИНИКАЮТЬ ДЕФЕКТИ ліжку колінвал

Найбільш поширений дефект циліндричних поверхонь - відхилення форми їх поперечного перерізу від окружності, що виявляється у вигляді еліпсності. Причини різні. Перш за все елліпсность отворів може виникнути в результаті нормальної, але тривалої експлуатації двигуна.

У цьому випадку спостерігається практично однакове збільшення діаметрів усіх отворів в порівнянні з номінальним значенням в напрямку, що збігається з напрямком переміщення поршнів. Причому деформуються, головним чином, найменш жорсткі частини опори - корінні кришки.

Така картина характерна для більшості двигунів з чавунними блоками незалежно від виробника. У двигунів з блоками з легких сплавів після пробігу 200-300 тис. Км виявляється інша картина. Елліпсность отворів ліжку утворюється за рахунок збільшення їх розміру в площині роз'єму опор блоку з корінними кришками. У зазначених випадках, як правило, різниця діаметрів, виміряна в площині роз'єму опори і перпендикулярно їй, може становити величину до 0,05 мм.

Елліпсность отворів ліжку може спостерігатися при малих пробігах як результат порушення режиму змащення корінних підшипників. Початкова стадія процесу супроводжується різким підвищенням температури в зоні контакту шийки і вкладиша, що призводить до нагрівання ліжку вала, безпосередньо контактує з підшипниками. В результаті відбувається ослаблення конструкційних елементів опор вала, перш за все болтів і кришок. При цьому геометрія отвори в опорі порушується.

Двигуни, які мають легкосплавний блок циліндрів, також страждають від перегріву. У них форма отворів ліжку спотворюється в основному за рахунок зміни геометрії алюмінієвих частин опор.

Серйозне пошкодження поверхонь ліжку відбувається. коли підвищення температури в зоні тертя шийки з підшипником призводить до повного розплавлення антифрикционного шару і "прихопити" вкладиша. Провертання вкладиша викликає швидке стирання опорних поверхонь шиї. Найчастіше пошкоджується одна з опор, що має найгірші умови мастила.

Ремонт ліжок колінвал

Для відновлення працездатності колінчастого вала, будь-які відхилення розміру отворів ліжку від номіналу, що перевищують величину 0,02 мм, потрібно усувати. Залежно від глибини пошкодження ліжку, застосовуються різні способи ремонту. Всі вони мають на меті: відновити необхідний розмір і строгу форму отворів в опорах, необхідні для нормальної роботи підшипників.

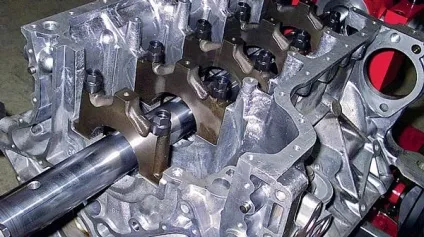

Основний прийом, який застосовується при ремонті, - заниження висоти корінних кришок. Таким чином вдається створити необхідний припуск на подальшу механічну обробку отворів в номінальний розмір. Обробка ліжку виконується за один "установ" або розточування, або хонингованием, що визначається необхідною глибиною обробки.

Технологія відновлення не складна і здійсненна при наявності відповідного обладнання. Однак даний метод має особливість. Справа в тому, що обробка ліжку з заниженням кришок викликає зміщення осі отворів в сторону опорних поверхонь блоку. При акуратній обробці воно становить приблизно половину від величини еліпсності отворів. Природно, вісь колінчастого вала, встановленого в відремонтовану ліжко, також зміститься на зазначену величину.

Значна зміна положення осі коленвала (більше 0,08 мм) може привести до небажаних наслідків. По-перше, може порушитися працездатність переднього і заднього сальників, аж до втрати їх герметичності. По-друге, можливі проблеми при стикуванні двигуна з КПП, а також негативний вплив на роботу агрегатів трансмісії. Більшою мірою це стосується автоматичних трансмісій. З досвіду відомо, що для АКПП критичним є зміщення 0,05 мм, в той час як для механічних коробок - 0,1 мм.

По-третє, зсув осі вала змінює розмір камери згоряння, впливаючи на ступінь стиснення. До цього фактору найбільш чутливі дизельні двигуни. Камера згоряння, що має невелику висоту, розташована, в основному, в голівці блоку, і незначне збільшення висоти підйому поршня може привести до його "зустрічі" з ГБЦ.

При дуже значному пошкодженні однієї з опор вала перевіряють і при необхідності відновлюють геометрію інших, використовуючи метод заниження кришок. Так як кришку пошкодженої опори можна безболісно знизити на велику величину, розглядають варіанти ремонту "блокової" частини. З нею можна вчинити по-різному: або підібрати відповідний вкладиш під збільшений зовнішній розмір, або виготовити вставку П-образного перетину, яку приварюють до попередньо марнування пошкодженої поверхні. Остаточну обробку отвори "в розмір" виконують розточуванням щодо осі вже оброблених опорних отворів.

Можливих варіантів багато. З них вибирається такий, який дозволяє досягти мети з мінімальним зміщенням осі вала і мінімальними змінами конструкції двигуна.
