Як видалити блок в autocad
Робота з блоками в AutoCAD дає певні переваги (читати статтю «Особливості використання блоків в Автокаде»). Однак, після створення креслення дуже часто залишаються «зайві» блоки, які не використовуються в проекті. А це, в свою чергу, суттєво впливає на розмір файлу. Тому в даній статті розглянемо, як видаляти непотрібні блоки, щоб не виникало плутанини, а сам файл важив менше.
Мал. 1. Блоки в Автокаде не всі використовуються в проекті.
Як в Автокаде видалити блок?
Для того щоб позбутися від непотрібних блоків в AutoCAD слід використовувати команду «ОЧИСТИТИ». Для коректного виконання цієї команди переконайтеся, щоб в графічному просторі не було входжень блоків.
Отже, видалення блоків в AutoCAD відбувається в кілька етапів. спочатку потрібно попередньо видалити блоки з креслення, потім зайти в меню-додатки (буква «А» в лівому верхньому кутку), вибрати «Програми» → «Очистити». Альтернативний варіант - скористатися командним рядком.

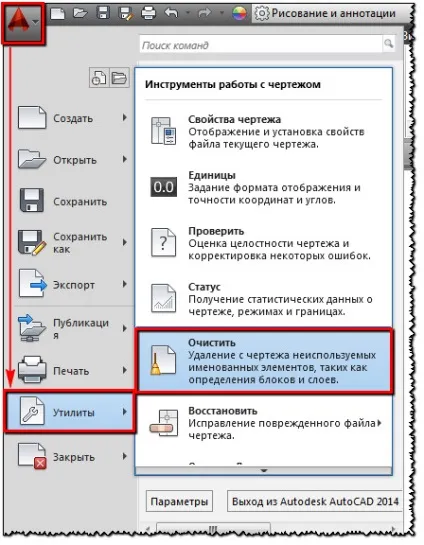

Мал. 2. Видалення блоків AutoCAD - команда «Очистити».
У діалоговому вікні «Очищення креслення» відображається дерево всіх іменованих об'єктів, які можна видалити.

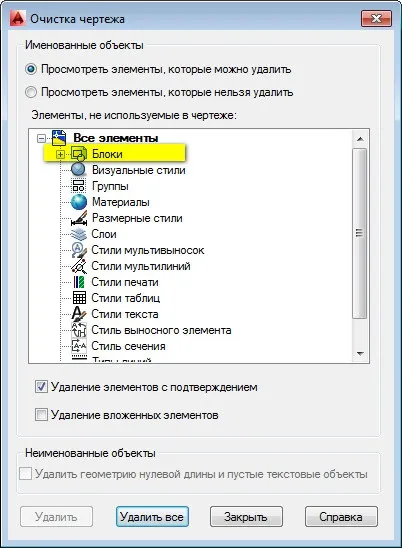

Мал. 3. Діалогове вікно AutoCAD «Очищення креслення».
Щоб очистити весь креслення від невикористовуваних блоків, виберіть розділ «БЛОКИ».
Підключаючи опцію «Видалення вкладених елементів» можна включити вкладені блоки в список для видалення.

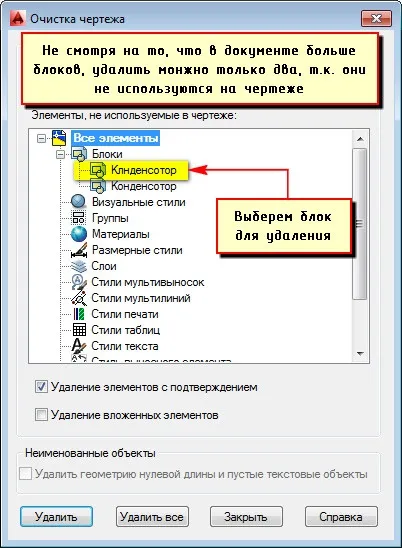

Якщо потрібно видалити тільки деякі об'єкти, тоді двічі клацніть ЛКМ по елементу «БЛОКИ». Відкриється список блоків, в якому слід вибрати елементи для видалення. (Див. Рис. 4).
Мал. 4. Список блоків AutoCAD, які можна видалити.

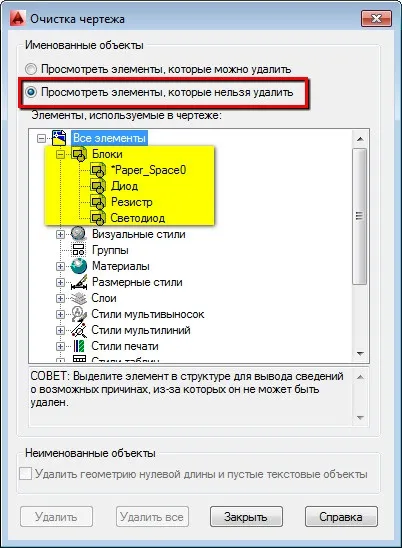

Можлива ситуація, коли деякі блоки можуть бути відсутні в списку. В такому випадку поставте галочку навпроти «Подивитися елементи, які не можна видалити».

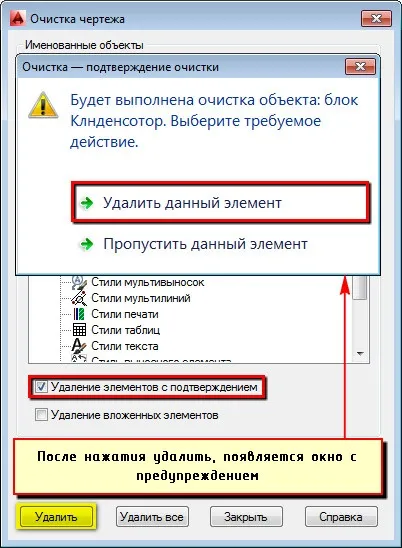

При видаленні блоків зі списку свою дію слід підтверджувати. Цю опцію можна придушити, вимкнувши запит «Видалення елементів з підтвердженням» (див. Рис. 6).
Мал. 6. Видалення блоку в Автокаде.
Натисніть «Видалити». З'явиться оновлений список наявних визначень блоків в кресленні при виконанні команди «Вставка» (див. Рис. 7).
Мал. 7. Видалення блоків AutoCAD призводить до оновлення списку при вставці об'єктів в креслення.
Тепер ви знаєте, як в Автокаде прибрати блок не просто з креслення, а з самого файлу. Хочу нагадати, що скачати блоки Автокад можна на цьому сайті. Створюйте свою колекцію, щоб зробити роботу в програмі гнучкою, зручної і швидкої!
