Аж до середини ХХ-го століття привілеєм розпізнавати предмети і бачити в непроглядній темряві мали лише деякі птахи і тварини. Але з розвитком військових технологією таку можливість, нарешті, отримав і людина. Ще до початку Другої світової німецькі виробники займалися розробками перших приладів нічного бачення, які працювали посредствам активної підсвічування в інфрачервоному діапазоні і посилення зображення електронно-оптичним перетворювачем з фотокатодом. Досвідчені екземпляри застосовувалися в танкових військах і дозволяли безпечно переміщати техніку в нічний час доби, не побоюючись ворога.
На сьогоднішній день прилади нічного бачення (ПНВ) отримали і цілком цивільне застосування. Вони активно використовуються в рятувальних роботах, авіації, мореплавстві і навіть в особливо екстремальних подорожах. Що стосується непрофесійного застосування, ПНВ часто використовують досвідчені мисливці. І, незважаючи на те, що навіть сучасний прилад останніх поколінь залишається досить дорогим, на ринку більш ніж достатньо цілком доступних моделей, які здатні подарувати можливість активно брати участь в нічного життя дикої природи кожному бажаючому.
Безумовно, прилад нічного бачення - це досить складний інструмент, для повного розуміння роботи якого, необхідні більш-менш ґрунтовні знання оптики і фізики. Але в даній статті ми спробуємо розповісти «просто» про «складне», щоб не втомити Новомосковсктеля і допомогти йому у виборі інструменту, який точно підійде до поставлених завдань.
Побачити невидиме - пристрій ПНВ
Якщо не вдаватися в усі тонкощі фізики процесу, на перший погляд, все виглядає досить просто. Невелика кількість світла, джерелом якого може бути Місяць, зоряне небо або природна засвічення, розсіяна в хмарах, так чи інакше, потрапляє на об'єкт спостережень у відкритій місцевості і він цей світ відображає. Завданням ПНВ є зібрати та багаторазово посилити отриманий світло.

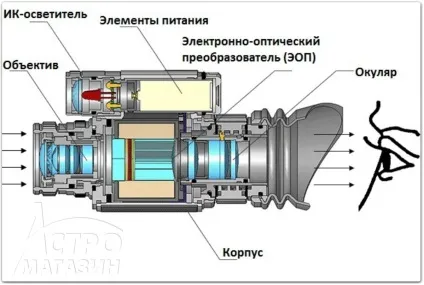

Зібраний об'єктивом світло потрапляє на складний електронно-оптичний перетворювач (ЕОП), завданням якого є отримати електричний сигнал від потрапили фотонів, посилити його в кілька тисяч разів і заново відтворити вже для очей спостерігача. З сучасними технологіями завдання нескладне. Одержуваний сигнал є монохромним, тобто не має кольорів, а тільки відтінки. Відтворюватися він зазвичай в зелених тонах, тому що саме до цього кольору найбільш чутлива очна сітківка.
Але що робити в тій ситуації, коли бушує сильна негода, на небі щільна хмарність або ви просто виявилися в повністю ізольованому від світла приміщенні? Так, все просто - про висвітлення потрібно подбати самостійно. Для цього багато ПНВ оснащені інфрачервоною лампою, яка випромінює в довгохвильовому діапазоні. Очі людини до нього абсолютно нечутливі, тому ви залишитеся непоміченим, навіть якщо посвітити таким прожектором комусь прямо в око.
I - покоління
Це, зрозуміло, найдоступніший тип приладів нічного бачення. Але він має і цілу низку істотний недоліків. Перший з них полягає в тому, що зображення залишається чітким лише в центрі поля зору і сильно деградує до його краю. Крім того ПНВ I-го покоління не мають захисту від сторонньої засвітки. Отже, що потрапили в поле зору світло від вікон, ліхтарів, автомобільних фар або багаття сильно засвічують картинку або навіть роблять спостереження абсолютно безрезультатними. Через невеликого коефіцієнта посилення світла ростуть вимоги і до оптики приладу - діаметру об'єктиву і світлосилі, що робить ПНВ більш громіздким і дорогим. В умовах вкрай низького рівня освітлення виникає необхідність в ІК-підсвічуванню.
Так що багато представників ПНВ I + і II-го поколінь сьогодні впевнено витісняють цей тип завдяки кращим характеристикам, а часто і дуже близькою ціною. Втім, це не заважає використовувати прилади I-го покоління в нічних прицілах для мисливських рушниць і гвинтівок, або монокуляри і биноклях нічного бачення. При такому застосуванні вроджені вади себе проявляють в меншій мірі.
А головне, так чи інакше, цей тип ПНВ залишається поки найбільш доступним.
У конструкції електронно-оптичного перетворювача I + покоління використовується замість звичайних плоских стекол оптоволоконная шайба, мікроотвори якої мають суворе напрямок. Застосування такої технології дозволило позбутися від найбільш серйозних проблем ПНВ I-го покоління. Ці прилади набагато менше схильні до бічної засветке і при цьому забезпечують кращу якість зображення по всьому полю зору.
Область застосування ПНВ, зібраних на основі електронно-оптичного перетворювача I +, повністю схожа з застосуванням I-го покоління. Але більш сучасна і досконала конструкція позначається і на вартості приладів. Інструменти цього класу коштують зазвичай в кілька разів дорожче попереднього покоління, хоча багато що може залежати від якості екземпляра, іменитості виробника та іншого.
Прикладом бюджетної моделі монокуляра цього покоління може послужити проста і досить доступна модель Yukon Exelon 4х50. якої буде цілком достатньо для задоволення завдань мисливців і мандрівників.
Це покоління елетронній-оптичних перетворювачів найбільш затребуване саме в прицілах нічного бачення. Навіть в умовах низького освітлення зоряного неба зберігається можливість досить точної стрільби з перелічених відстаней і комфортного спостереження за метою. Об'єктиви таких прицілів зазвичай мають великий діаметр 50-60мм і досить світлосильна. Вони володіють збільшенням 3х-5х, що дозволяє зафіксувати, наприклад, фігуру людини з відстані в півкілометра і розглянути її деталі з дистанції 250-300м.
Все це дозволяє впевнено працювати досить темною, але бажано ясною вночі навіть без місячного світла.
Цей тип приладів нічного бачення вже досить досконалий, світлове посилення ЕОП II + покоління доходить до 25000-35000 раз. Фотокатод таких моделей має високу чутливість в ІК-діапазоні і великою роздільною здатністю. Ці прилади добре працюють на відкритому просторі. Завдяки підвищеній чутливості в довгохвильовому діапазоні, тут буде виправданим використання ІК-освітлювачів, які істотно підвищать ефективність спостережень.
Приціли нічного бачення зібрані на основі даного покоління ЕОП дозволяють домогтися високої точності пострілу і добре стійкі до віддачі навіть великокаліберної зброї. Гідним прикладом прицілу нічного бачення на основі ЕОП II + покоління є Pulsar Sentinel G2 + 3x50.
ПНВ на основі перетворювачів III-го покоління увібрали в себе багато від попередніх поколінь. Ці інструменти мають найкращий з можливих дозволів і забезпечують високу якість картинки з хорошою деталізацією і передачею відтінків. Посилення світлового потоку тут може досягати 30000-50000 раз. Корпус приладів дивно мініатюрний і в ньому зібрані всі досягнення і технології, розроблені людиною в цій галузі. Але через відсутність оптоволоконної шайби основною проблемою тут є теж, що і в ЕОП I-го покоління - бічна засвічення.
Тому такі прилади не використовуються в місті, а застосовуються частіше у військовій та рятувальної спецтехніки. На світовому ринку навіть вимогливим користувачам зазвичай пропонується ЕОП II + покоління, тому що він має кращий комплекс споживчих характеристик і, звичайно, більш низьку ціну.
Характеристики. На що звернути увагу?
Збільшення ПНВ зазвичай зазначено в назві першою цифрою. Наприклад, в моделі Sentinel G2 + 3X50 збільшення становить 3х. Тобто спостережуваний об'єкт з відстані, наприклад, 300м буде виглядати так, як ніби ви дивитеся зі 100м.
Збільшення будь-якого оптичного приладу залежить від співвідношення фокусної відстані об'єктива і окуляра. Але, зважаючи на особливості технічної конструкції ПНВ, окуляри більшості схожих моделей мають практично однакові характеристики. Так що в кінцевому підсумку все залежить від самого об'єктива.
Завданням лінзового об'єктива є зібрати якомога більше тьмяного світла від об'єкта спостережень, відповідно, чим більшим буде об'єктив, тим яскравіше зображення зможе побудувати прилад.
Тут же варто згадати про світлосилі. Сучасні інструменти оснащені об'єктивами зі світлосилою 1,5-2, це співвідношення фокуса об'єктива до його діаметру. Тобто чим менше вказана величина, тим більше светосильним об'єктив є.
Поле зору зазвичай вказується в градусах, при інших рівних, чим воно більше - тим краще. У темний час доби навіть з приладом нічного бачення зорієнтуватися буває непросто. Більший кут зору дозволить охоплювати велику область для спостережень.
Варто також пам'ятати, що з ростом кратності поле зору зменшується, тому не завжди варто гнатися за високим збільшенням.
У характеристиках приладу часто вказано діапазон фокусування, тобто робочі відстані, на яких ПНВ зможе давати чітку картинку. Обов'язково приділіть увагу цій характеристиці і перевірте, наскільки вона відповідає вашим завданням.
Якщо у вас є проблеми із зором, уточніть наявність діоптрійної корекції окуляра ПНВ.
Для приладів нічного бачення дозвіл вказується в кількості видимих штрихів на міліметр. За інших рівних ця величина повністю залежить від покоління, використаного в конструкції електронно-оптичного перетворювача. Чим вище дозвіл, тим більше дрібні деталі ви зможете побачити на великих відстанях.
Вага і габарити приладу
Ці характеристики вкрай важливі, особливо при тривалому і активному використанні приладу. Особливо це стосується прицілів, які серйозно збільшують вагу і габарити гвинтівки. Як завжди, набуваючи більш дорогий виріб, ви отримаєте кращу якість оптики і механіки, а також добре оптимізовану інженерами конструкцію, яка буде володіти розумними габаритами.
Різновиди ПНВ і області застосування
Це прості і зазвичай найбільш доступні прилади нічного бачення, які своїм зовнішнім виглядом нагадують сучасну підзорну трубу. Область їх застосування дуже широка. Це туризм, полювання, ремонтні роботи, охорона територій та спостереження за різними об'єктами.
Конструкція цих приладів має на увазі якусь універсальність. Спостерігати можна просто з рук або зі штатива. За допомогою спеціальних кронштейнів компактні моделі можна закріпити на каску або шолом, щоб звільнити руки. Спеціальний перехідник дозволяє встановити монокулярний прилад перед простим оптичним прицілом гвинтівки, тим самим зробивши його прицілом нічного бачення.
Спостереження двома очима мають очевидні переваги - це більший комфорт стереоскопічного зору і більш широкий кут огляду. Біноклі нічного бачення використовуються зазвичай для спостереження за віддаленими об'єктами і застосовуються, наприклад, в охороні. Цікавим варіантом буде Yukon Tracker 3.5x40 RX.
Окуляри закріплюються на голові спостерігача і мають збільшення 1х, тобто забезпечують реальний масштаб зображення. Завдяки стереоскопічному ефекту підходять для спостереження за прилеглими об'єктами і тактичних дій. Застосовуються в нічний стрільбі по підсвічується лазером цілям, водінні наземного, морського і повітряного транспорту.
Приціли нічного бачення застосовуються мисливцями для стрільби по цілях в нічний час. Конструктивно вони являють собою монокулярну трубу з установочними планками для гвинтівки. Але через високі ударних навантажень внаслідок віддачі гвинтівки, вимоги до їх конструкції серйозно підвищуються. В поле зору прицілів перебувати марка, яка виконує роль прицільної мушки. Звернути увагу варто на Yukon Sentinel GS 2.5x60 і Yukon Sentinel 3x60.
Крім того, для цих же цілей прийнято використовувати звичайні монокулярні трубки нічного бачення, які встановлені на вході (перед об'єктивом) або виході (за окуляром) звичайного денного прицілу.
