Сутінковий вимикач освітлення

Сутінковий вимикач освітлення, на мікросхемі NE555 + симистор.

Сутінковий вимикач цей пристрій комутації,

забезпечене виносним або вбудованим сутінковим датчиком і включається в електричний ланцюг з навантаженням з ламп і світлових приладів.

З настанням темряви датчик подає сигнал на схему реле і воно,

замикає ланцюг або навпаки розриває, вимикаючи освітлення в світлий час доби.

Сутінковий вимикач цей пристрій комутації, забезпечене виносним або вбудованим сутінковим датчиком і включається в електричний ланцюг з навантаженням з ламп і світлових приладів. З настанням темряви датчик подає сигнал на схему реле і воно, замикає ланцюг або навпаки розриває, вимикаючи освітлення в світлий час доби.

Подібних схем розроблено досить багато, як в аматорських, так і в промислових умовах.
В основному це завжди схеми з використанням реле.

Пропоную вашій увазі схему, із застосуванням моєї улюбленої мікросхеми NE555 (КР1006ВІ1), що управляє навантаженням за допомогою симистора.

Плюс такої схеми:

• серцем пристрою є чудовий і популярний "Інтегральний таймер" 555,
• малогабаритність (таку схемку нескладно буде вмонтувати практично в будь-який світильник).
• невелике власне споживання енергії схемою,
• відсутні контакти, які з часом просто обгорають.

(Але і недолік є, в порівнянні зі схемою з реле, який ніхто не оскаржить, немає універсальності виходу, реле добре тримає перевантаження.
З іншого боку немає ніяких перешкод, цю схему можна трохи змінити і використовувати в ній реле замість сімістора).

У магазинах електротоварів зараз продається чимало простих і дешевих сутінкових вимикачів, користуюся, знаю, але якість їх роботи часто незадовільно.
Далі все банально, як зазвичай все пишуть, перерив весь інет, але те, що мені потрібно не знайшов.
Я міг би теж це написати, але це буде неправда, так як весь інет перерити не можна. і все що потрібно зазвичай в ньому є!

За великим рахунком, в цій схемі немає нічого нового, мікросхема 555 і її принцип роботи, вже точно розтлумачено в інтернеті на кожному "розі". Про застосування сімісторов стільки - ж.
Без трансформаторних харчування? теж дуже, дуже багато схем і статей.

Але при складанні завжди виникає один нюанс, це принципова схема такого пристрою по якій можна повторити такий пристрій для свого користування,
я не буду наводити приклади, але в такий простий мальованої схемою че тільки не примудряються "накосячіть" ;.
Напруга, крайова навантаження, харчування мікросхеми, ну що завгодно, може бути не в той степ, а підключення симистора настільки "різноманітно". не знаю, напевно, все пишуть про одне й те ж, тільки стандарт позначення сімістора у всіх різний, або малюють схему виключно по "пам'яті", або паяльник в руках давно тримали.
Фухх. перечитав все що написав, ніби моя біографія в останньому реченні :-)))).

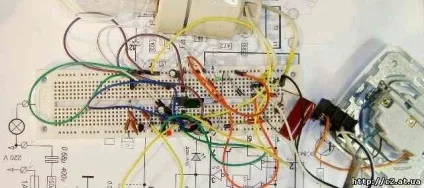

Гаразд, сподіваюся, що схема в моїй статті не поповнить лави неточностей в інтернеті, так як все перевірено в "залізному" отладчике.

Це фото того є, підтвердження. )))))
Схема не примхлива, але можуть знадобитися невеликі підстроювання під індивідуальні умови використання.
С1 затримка включення навантаження (гістерезис, виключає ефект миготіння лампи освітлення).
R1 задається поріг чутливості настання сутінків.
R2 доведеться підібрати, якщо буде застосований інший тип симистора (наприклад, для ВТ137, R2 = 1 ком, струм не менше 8mА).

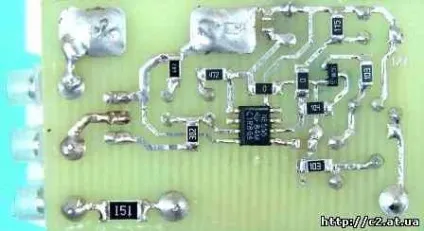

Резистор R3 не менше 0.5Ватт (позначення резисторів на схемі і платі, відповідає СМД маркування деталей). Ось і все особливості!

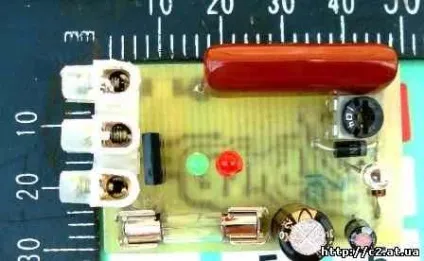

Так виглядає готова плата, розмір 30х50х15.

При установці схеми дуже важливо розташувати напрямок датчика, виключити потрапляння світла від ламп і світильників на датчик, що б уникнути ефекту миготіння.
Дана схема застосована для управління "будиночком для комарів" (схема вбудована у верхній частині приладу), працює успішно і надійно весь літній сезон.

Achtung! Attention! Vorsicht! Caution.
Пристрій має гальванічний зв'язок з мережею живлення.
Всі підключення необхідно проводити тільки при відключеному мережевому живленні пристрою.

Для економною підсвічування - включення освітлення. Простий і надійний сигналізатор руху HC-SR501.

Сенсор реагує саме на рух (нема на статику) теплих об'єктів. (Людина, кішка.)
PIR Датчик складається з двох фотоелементів уловлюють тепло (двох зон) і видає сигнал тільки тоді, коли ці фоточутливі зони вловлюють саме зміна сигналу (при русі теплого об'єкта). Спеціальна пластикова лінза пере-відображає тепло (інфра-світло), так щоб вловлювати і направляти в сенсор з усіх боків, збільшивши якомога більше кут огляду.

Для зовнішнього використання (на вулиці) плату зручно помістити в пластиковий корпус, наприклад капронову коробку з кришкою для з'єднання електропроводки. При цьому під діаметр опуклості пластикової лінзи Френеля в коробці (кришці) виконати круглий отвір, так щоб опуклість лінзи просовує в нього і перебувала зовні. Вода на плату не повинна потрапляти, волога і конденсат - вороги для електронних схем!

На платі є додатково спеціальне місце для монтажу фоторезистора CDS реагує на освітленість, при якій починає працювати сенсор.
Варіант схеми, підключення до датчика HC-SR501 лампи освітлення через симистор.

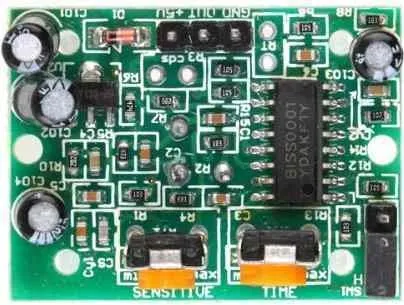

PIR Motion sensor - HC-SR501

Пасивний ІЧ датчик руху HC-SR501.

Основні параметри модуля HC-SR501
Харчування: 4,5 - 15В.
Радіус виявлення: 3 -7 метрів (регулюється).
Кут огляду: 120 градусів.
Час затримки: 0,3 - 18 сек, регулюється.
Чутливість: регулюється.
Вихідний сигнал: високий - 3,3, найнижчий - 0 В.
Корпус: без корпусу
Розміри: 32х24х18 мм.
Робоча температура: -20 - + 80 ° C

Режими роботи:
1) (L) схема видає високий рівень при вході людини в зону чутливості і з часом затримки вихід перемикається на низький рівень.
2) (H) схема видає високий рівень весь час поки людина в зоні чутливості і переключається на низький коли людина залишає зону чутливості.
Основа схеми мікросхема BISS0001
