Як скласти опитувальний лист на силовий щит?
Практично в кожному проекті у мене є опитувальні листи на силові щити. Я знаю, що не всі роблять опитувальні листи, тому в цій статті спробую вас переконати, що краще робити опитувальні листи, ніж складати специфікацію на силовий щит.
Хочу запропонувати вам своє оформлення опитувального листа. Останні зміни в нього вніс буквально на днях. Я вважаю, що він у мене вийшов досить непоганий, при цьому нікого не закликаю оформляти опитувальні листи саме так.
В першу чергу мій опитувальний лист орієнтований на модульні щити, але навіть якщо у вас щит, скажімо, з монтажною панеллю або підлогового виконання, то логіка залишається та ж.
Я розробив шаблон опитувального листа і завжди при створенні нового ОЛ беру його за основу.
Шаблон опитувального листа
З чого складається опитувальний лист?
Умовно ОЛ можна розділити на 5 зон.

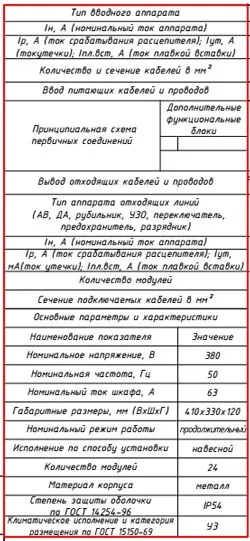

1 Лівий бічний штамп.
Тут вносяться зміни лише в нижню частину, де потрібно вказати номінальний струм шафи, габаритні розміри, кліматичне виконання і ступінь захисту, виконання щита, кількість модулів (для модульного щита).
2 Про вступних апаратах і введенні кабелів.
В даному блоці ми вказуємо тип ввідного апарата і яким чином у нас повинні підводитися кабелі.
3 Вступна частина щита.
Графічне зображення вступного апарату, лічильника електричної енергії.

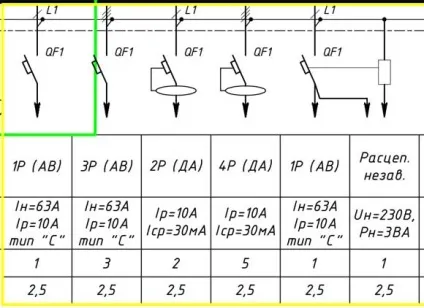

4 Розподільна частина щита.
Графічне зображення з характеристиками групових комутаційних апаратів.
5 Зовнішній вигляд і компонування щита.
Для ОЛ зовнішній вигляд робити не обов'язково. Даний вид я раніше робив вкрай рідко. Сейчас буду делать чаще, т.к. для цього розробив спеціальні динамічні блоки, які дозволяють зробити зовнішній вигляд дуже швидко. Якщо вам за проект платять хороші гроші, то я вважаю, ви повинні зробити і компоновку щита, в іншому випадку краще не витрачати час на створення зовнішнього вигляду.
А зараз хочу вам показати на прикладі, як створити опитувальний лист з використанням мого шаблону:
Я вважаю, що краще робити опитувальні листи, тим самим ми можемо виключити ряд помилок при заповненні специфікації і для замовника простіше збирати такий щит, тому що графічно (у вигляді схеми і компонування) інформація сприймається краще.
Передбачаю ваше запитання: як отримати такий шаблон? З сьогоднішнього дня цей шаблон доступний в моєму курсі з проектування зовнішніх кабельних мереж, також він буде доступний (ще будуть розроблені інші блоки для нього) в моєму наступному курсі.
