Просочені дерев’яні опори освітлення

Типи дерев'яних опор освітлення

Світильники можна монтувати на дерев'яні опори повітряних ліній електропередачі (ПЛ), але тільки на напругу до 1 кіловольта. Для цього використовують такі типи стовпів:

1. проміжні;
2. Кутові з підкосом;
3. Кутові з відтяжкою;
4. Анкерні.

Є ще опори триногі, П-подібні та інші. На них, як правило, світильники не встановлюють.

Плюси і мінуси використання дерев'яних опор

Плюси використання дерев'яних опор освітлення:

Недоліки дерев'яних опор освітлення:

1. Гниття, схильність нападкам комах. При неправильної обработке- деревини захисними складами вона швидко втрачає свої якості;
2. Можливість зламу при сильному обмерзання проводів. У районах з морозним кліматом при сильно низьких температурах опори з дерева можуть зламатися під вагою зледенілих ліній електропередачі;
3. Необхідність підбору колод приблизно однакового діаметра. Він повинен підходити під розміри "кігтів", за допомогою яких підіймаються на опору для здійснення ремонту.

Виробництво дерев'яних опор

Опори виготовляють з модрини, сосни, ялиці, смереки та інших дерев хвойних порід. Діаметр опор для ПЛ до 1 кіловольта повинен бути не менше 14 сантиметрів, а подтраверсних брусів і розпірок - 12 і більше сантиметрів. Висота дерев'яних опор буває від 6 до 13 метрів, а маса дерев'яної опори знаходиться в межах від 180 до 530 кілограмів залежно від класу деревини і її кубатури.

Діаметр верхнього торця (см)

Процес заготівлі ведеться в наступному порядку:

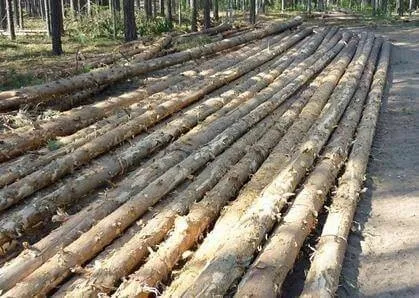

1. В осінньо-зимовий період виїжджають в ліс для відбору і спилювання дерев певної породи. В цей час колоди легше вивозити, а при підготовці виробництва опор доводиться менше витрачати часу на сушку.

1. Після навантаження дерев на спецтранспорт їх доставляють на контрольний пункт, де вони піддаються контролю якості. Колоди, вологість, геометрія та інші параметри яких не відповідають нормам, відбраковуються.

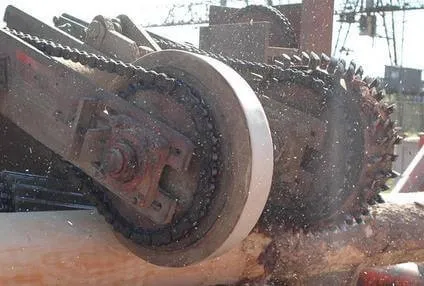

2. Дерева, що пройшли перевірку, відправляють на окорке і лущення. З них видаляють кору і шар лубу (підкорити), який перешкоджає проникненню захисної просочення в структуру дерева. Обробка ведеться на спеціалізованому станочном обладнанні. Після окорки вимірюють габарити колод, торцюють їх і сортують за типами.

1. Вологість колод після окорки - 80 відсотків, тому їх треба просушити. Влітку цей процес відбувається природним шляхом (колоди залишають на спецмайданчику, термін сушки - 2-4 місяці), а взимку сушку проводять у спеціалізованій камері (7-10 діб). Сушка потрібна для того, щоб якісно просочити деревину, продовживши термін її служби. Вологість колод після сушіння повинна бути не більше 28 відсотків. На багатьох підприємствах ця вимога не дотримуються, намагаючись заощадити час і більше заробити. В результаті такий підхід знижує термін служби дерев'яної опори.

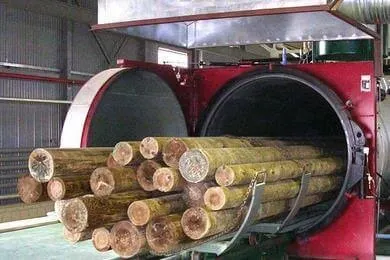

1. Після просушування колод приступають до їх просочення. Для цього використовують CAA-склади, що захищають опори від комах і гниття. Процес просочення ведеться в автоклаві за технологією ВДВ (вакуум-тиск-вакуум) і полягає в наступному: на першому етапі з колод видаляється зайва волога, на другому етапі в структуру надходить просочення, на третьому етапі вона рівномірно розподіляється всередині колод.

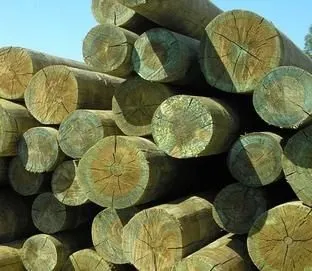

2. Фіксація. CAA-склади містять в собі шкідливі для здоров'я людини компоненти. Щоб вони "прилаштувалися" в структуру деревини і перетворилися в нерозчинні сполуки, колоди витримують якийсь час на вулиці при високій температурі або в автоклаві. Готові вироби повинні мати сіро-зелений колір, який сигналізує про те, що вони повністю безпечні і можуть використовуватися за призначенням.

1. Заключний етап - вихідний контроль якості (конусність, діаметр, глибина просочення).

Тепер готові опори можна використовувати без бетонних приставок (монтувати прямо в землю).

Монтаж опор освітлення

Розглянемо процес монтажу на прикладі проміжної опори освітлення. Установка дерев'яних опор ведеться в наступному порядку:

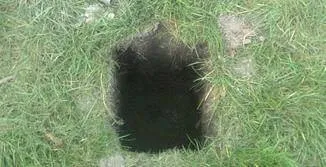

1. Спочатку бурять отвір, глибиною від 1,7 до 2,5 метрів в залежності від типу грунту.

1. До котловану підносять опору і укладають її так, що підстава була по центру ями.

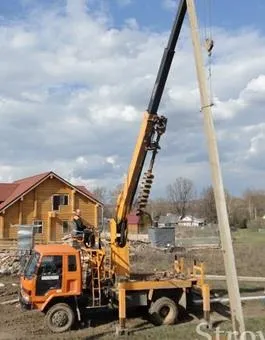

2. Проводять монтаж дерев'яних опор своїми силами або за допомогою автокрана.

1. Коли підстава стовпа повністю опустилося в яму, його вирівнюють строго по центру і за допомогою нівеліра перевіряють вертикальність установки.
2. Щоб стовп не «поїхав" в сторону використовують розпірки або арматуру, зварену у вигляді решітки.

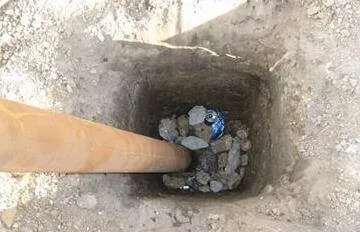

3. На дно ями насипають шар щебеню, трамбують його, поверх насипають шар піску, потім знову шар щебеню з ґрунтовкою. Тільки після цього яму повністю засипають і приступають до додаткових робіт.

Заземлення дерев'яних опор освітлення

Заземлення дерев'яних опор, на яких прокладені повітряні лінії електропередач напругою до 1 кіловольта, в тому числі і тих на які встановлені світильники, виконується в наступних випадках:

1. Якщо опори встановлені на відкритій місцевості в регіоні з частими грозами. В цьому випадку з метою запобігання пошкодження опор від прямого попадання блискавки на верхньому кінці опори встановлюють молниеприемник. Блискавкоприймач з'єднується з заземлювачем розташованим в грунті. Для кожної опори виготовляють окремий заземлювач у вигляді вертикальних металевих штирів. Штирі вдавлюються в грунт до того моменту поки їх верхній кінець не опиниться на глибині 70 сантиметрів від поверхні землі. Верхні кінці штирів з'єднують між собою, методом електрозварювання, одним горизонтальним заземлювачем;
2. Якщо на опорах виконано повторне заземлення нульового проводу.

У всіх інших випадках дерев'яні опори не заземлюються.
