Як розрізняти резистори

Резистори дуже часто зустрічається компонент електронних схем різного роду. Вони забезпечують опір протікає електричного струму, і рівень їх опору виражається в Омах. На більшості резисторів завдано колірний код або цифробуквене код для визначення їх значення в Омах і точності - наскільки реальний опір відрізняється від заявленого. Вивчивши коди разом з мнемонічною схемою, ви зможете легко ідентифікувати резистори.

кроки Правити

Метод 1 з 2:
Резистори з Колірний Кодуванням (Циліндричні резистори) Правити

Це резистори циліндричної форми з провідниками, які виступають з кожного кінця.

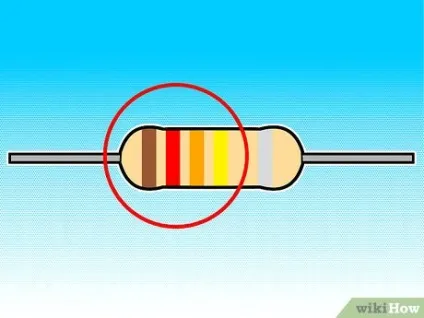

Подивіться на резистор так щоб група з 3 або 4 кольорових смуг була зліва. Після неї іноді йде проміжок, за яким намальована ще одна кольорова смуга.

Прочитайте кольорові смуги зліва направо. Кольори перших 2 або 3 смуг відповідають цифрам від 0 до 9, які представляють цілі числа в значенні омічного опору резистора. Остання смуга вказує на коефіцієнт. Наприклад, резистор з коричневою, зеленою і зеленої смугами має опору в 15 мега (15 000 000 Ом). Код Новомосковскется так:

Чорний: 0 ціле число, множник на 0
Коричневий: 1, ціле число, множник на 10
Червоний: 2, ціле число, множник на 100
Помаранчевий: 3, ціле число, множник на 1,000 (кіло)
Жовтий: 4, ціле число, множник на 10,000 (10 кіло)
Зелений: 5, ціле число, множник на 100,000 (мега)
Синій: 6, ціле число, множник на 1,000,000 (10 мега)
Фіолетовий: 7, ціле число
Сірий: 8, ціле число
Білий: 9, ціле число
Золотий: множник на 1/10
Срібний: множник на 1/100

Подивіться, якого кольору остання смуга - та що справа з краю. Вона вказує на точність резистора. Якщо смуги немає то точність 20%. У більшості резисторів смуги немає, або є золота або срібна смуга, але вам можуть попастися резистори з смугами іншого кольору. Кольоровий код точності Новомосковскется так:

Коричневий: 1 відсоток точності

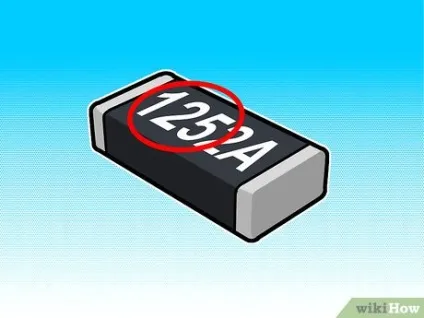

Подивіться на 3 або 4 цифри на резисторі. Перші 2 або 3 вказують цілі числа, і останнім вказує кількість нулів за ними. Наприклад, резистор з цифрами тисячу двісті п'ятьдесят-два показує його значення в 12 500 Ом або 12,5 кіло.
