Як розрахувати фундамент палі на гвинтових палях з ростверком і без
Для європейської частіУкаіни під дерев'яні будинки використовують в основному фундамент і свайно-ростверкових фундаменти. Правильно розрахувати такий фундамент важливо не тільки з метою економії, але і для створення міцного і довговічного фундаменту. Як розрахувати фундамент палі самостійно можна дізнатися прочитавши статтю до кінця.
Як влаштована конструкція пальового фундаменту
Монтаж фундаменту палі проходить в два етапи:

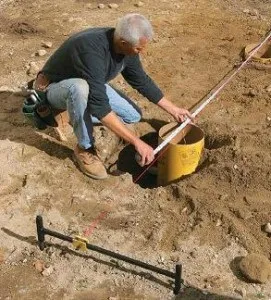

- Проектування. креслення і розрахунок матеріалів і кількості паль під певну конструкцію, намічають і роблять розмітку.
- Монтаж свайне конструкції. Цей етап може виконуватися фахівцями за допомогою техніки або своїми руками. За своєю технологією монтаж можна розділити на види:
- вібраційний,
- ударний,
- Загвинчування (використовують спеціальні гвинтові св АІ),
- Виброударной.
- Буріння з подальшою заливкою або забиванням.
Розташування паль може бути різного типу:
- Одиночне.
- Стрічкове.
- Кущова.
- Суцільне (смужками або в шаховому порядку).
Після того як палю посадили в ґрунт відбувається обробка або зріз її оголовки.

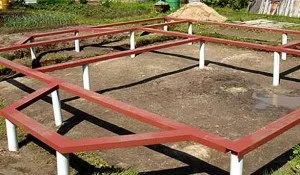

конструкція ростверки
Так само ростверку відрізняють за технологією занурення в грунт:
- Низькою (повністю закриту грунтом).
- Підвищену (розташовується на грунті).
- Високу (Конструкція змонтована над рівнем грунту.
Як розрахувати приблизну вартість
- Складання проекту та розрахунок кошторису.
- Випробування палі.
- Ціна за палі.
- Доставка і монтаж.
Все це включено в кінцеву вартість. Скоротити витрати можна або встановлюючи своїми руками, або придбання і доставку матеріалів здійснити самостійно на оптових ринках. Великі компанії пропонують матеріал за оптовими цінами і вважають його вартість включаючи її в будівництво будинку з бруса.
Що впливає на монтаж
Перед монтажем фундамент необхідно розрахувати навантаження. Навантаження включає в себе вагу самого будинку + вага конструкції пальового фундаменту + об'єкти входять до конструкцію (покрівля, стіни, перекриття, вікна, двері, сходи) + обробка (гідро і тепло-матеріали) + зовнішній вплив.
При типовому будівництві вага використовуваного будівельного матеріалу множать на його кількість. При цьому враховується середня вага меблів і мешканців. За ГОСТам для житлового будинку це навантаження вважають як площа споруди помножена на 0,18 т / м2.
Навантаження снігу береться з нормативних актів даного регіону. Правильну вітряну навантаження розраховують: твір площі на 40 + 15 помножене на висоту будинку. Всі ці отримані величини підсумовують і це є навантаженням на фундамент від конструкції.
Для повного розрахунку цю суму множать на коефіцієнт 1,3.
Як розрахувати кількість паль
Несуча здатність однієї палі при розмірно 3,5. Визначаємо загальну вагу будинку з урахуванням вітрової снігового навантаження і множимо на коефіцієнт запасу 1,3. Цю цифру ділимо на 3,5.
Розрахунок фундаменту будинку з дерева 7х9 м з мансардою
Будинок 7х9 з каркаса приблизно важить 40 тонн, з бруса або колоди 70 тонн.
Значить для каркасного будівництва можна використовувати 12 паль, для бруса або колоди 20. У реальному житті в основному ввинчивают 15-24 палі.

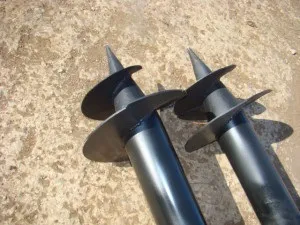

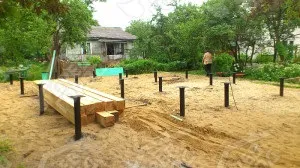

Розрахунок фундаменту з гвинтовими палями для брусового будинку
Для двоповерхового будівництво будинку з профільованого бруса з коробкою 6х9 необхідно мінімум 12 паль. Виходить мінімальна вартість матеріал буде 21 000 руб. Монтаж гвинтових паль обійдеться в середньому від 350 руб. / М-12 600 руб.
Витрати на монтаж (додаткові):
Оголовка перед основною обв'язкою брусом-200, на 12 паль 2400 руб. Застосування зварних наконечників для гвинтових паль - 500 х12 = 6 000 руб.
Застосування посиленою лопаті для гвинтового фундаменту 450 за гвинт - 12 х 450 = 5 400.
Плюси гвинтового фундаменту:
- Монтаж при використання техніки швидкий.
- Можна використовувати на піщаному і плавучому грунті.
- Ні вібрації при монтажі гвинтовий палі.
- Якщо з часом будинок захочеться розібрати, то гвинтові палі можна використовувати повторно.
Але судячи з відгуків користувачів є мінуси:
- Не можна використовувати на гірських вапняних грунтах.
- Піддаються корозії.
- Несуча спроможність невелика (не підходять для важких конструкцій, для будинків з бруса або колоди саме те і вибрати його буде правильно і вигідно).

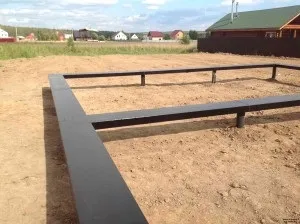

розраховуємо ростверку
Для прикладу розглянемо розрахунок будинку 6х8 на свайно - стрічковому фундаменті
- Середня вага будови 63 т, навантаження дорівнює 81, 9. За СНиП коефіцієнт надійності дорівнює - 1,4
- Несуча здатність - 6
- Висота стрічкової ростверки 80 см
- Середня вага на глинистому ґрунті 20 кН / м3.
- Кількість паль розраховується: 81900 розділити (6000разделіть1,4- 1х0,8х20) = 19,18 округляємо в більшу сторону -20 паль.
- Забивання залізної палі 30х30 від 750 руб. / М.п. 20х730 = 43 800 руб.
- Техніка від 2 000 за годину. + Доставка (припустимо 10 км) - 500 руб.
- Тепер розрахуємо скільки коштує монтаж з ростверком: монтаж стрічкового фундаменту з опалубкою від 6 000 рублів, без опалубки 45 00. Будинок 6 х 8-28 м. Виходить вартість стрічкової обв'язки з опалубкою 168 000 руб.
- Ми вже розраховували скільки коштує монтаж паль, плюсуем всі ці цифри = 212 300 руб.
Можна розрахувати вартість ростверки яку заливають самостійно:

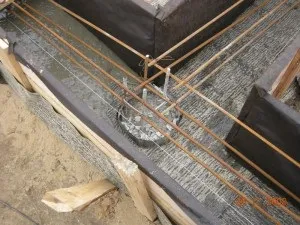

- Середня ширина льон точного фундаменту 40 см, висота 80 см, довжина як вже вважали 28 м. Для заливки використовується бетон з цементу М 400 і піску з щебенем. Крім цього необхідні дошки для опалубки і арматура.
- Цемент М 400 - 40 кг від 180 руб. Знадобитися близько 43 тис. Руб.
- Пісок-12 500 руб.
- Щебінка середньої фракції - 15 500 руб.
- Дошки для монтажу опалубки - 10 000 руб.
- Арматура -6 000 руб.
Ціна на весь матеріал без його доставки 87 000 рублів. Значить якщо робити стрічку своїми руками, то монтаж обійдеться дешевше на цю суму.
Ми розрахували витрати на матеріал пальового і гвинтового фундаменту. який з них краще підходить під певний будинок визначають залежно від геодезії і ваги конструкції.
