Проводьте розбирання в місцях, недоступних для дітей і тварин.
ЗАБОРОНЯЄТЬСЯ розбирати або ремонтувати пристрій в стані наркотичного або алкогольного сп'яніння.
ЗАБОРОНЯЄТЬСЯ ковтати деталі ноутбука.
Використовуйте тільки зазначені в керівництві інструменти.
ЗАБОРОНЯЄТЬСЯ торкатися золотистих контактів усередині або зовні системи.
Перш ніж здійснювати будь-які ремонтні роботи, прослідкуйте, щоб ноутбук був відключений від мережі.

Переверніть ноутбук. Знайдіть акумулятор.
Посуньте засувку акумулятора (зліва, у синій рамочці) у відкрите положення.
Посуньте перемикач фіксації (праворуч, у червоній рамочці) у відкрите положення і, утримуючи фіксатор, обережно зніміть акумулятор.

Викриття 4 шурупа кріплення панелі радіатора за допомогою хрестової викрутки (позначені синіми гуртками на картинці).

Викриття 2 шурупа кріплення панелі над модулями пам'яті за допомогою хрестової викрутки (позначені червоними кружками).

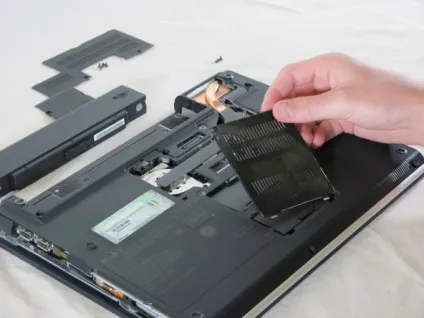

Зніміть обидві панелі і відкладіть в сторону.

Будьте обережні при поводженні з радіатором, щоб не пошкодити його. Він являє собою мідну теплову трубку.

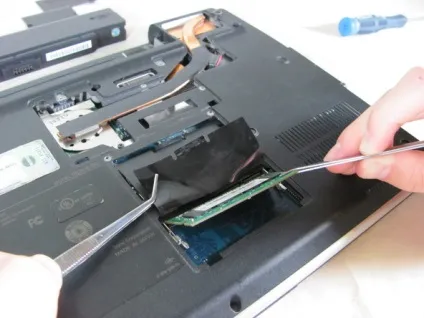

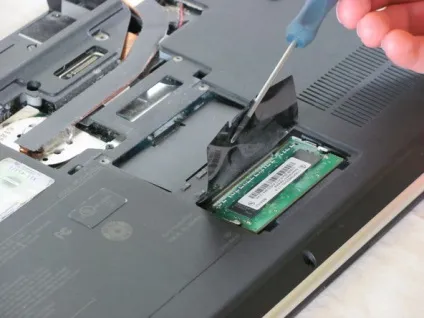

Підніміть плівку за допомогою пінцета або викрутки, щоб дістатися до модулів пам'яті.

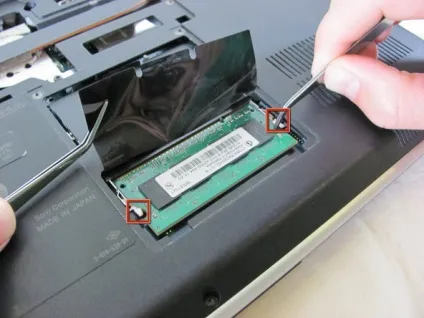

Зігніть засувки з обох сторін модуля оперативної пам'яті за допомогою пінцета. Модуль пам'яті висунеться.

Повторіть ці кроки для іншого модуля пам'яті, який знаходиться вище, і відкладіть модулі в сторону.

Викриття шуруп кріплення клавіатури з днища корпусу ноутбука за допомогою хрестової викрутки.

Натисніть на засувки з обох сторін клавіатури (позначені червоними рамочками на картинці), і вона відкріпив.

Тут може допомогти невелика плоска викрутка.

Посуньте клавіатуру в сторону упору для рук і злегка потягніть.

Обережно! Клавіатура ще тримається на шлейфі. Він може легко порватися.

Обережно від'єднайте шлейф, зрушуючи вниз засувки роз'єму шлейфу.
Обережно зніміть клавіатуру з пристрою.

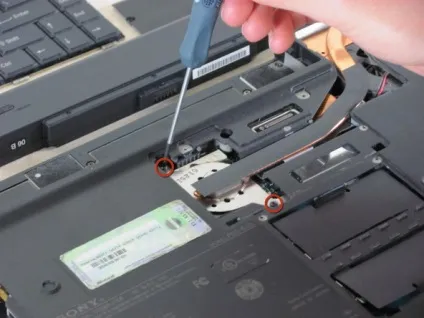

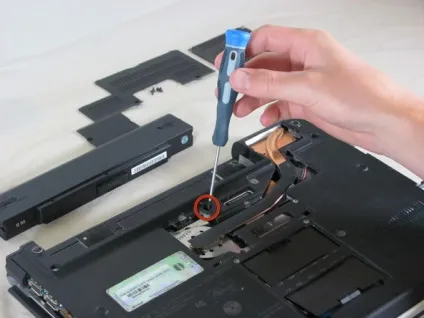

Переверніть ноутбук. Викриття два фіксуючих гвинта, обведений кружками на зображенні.

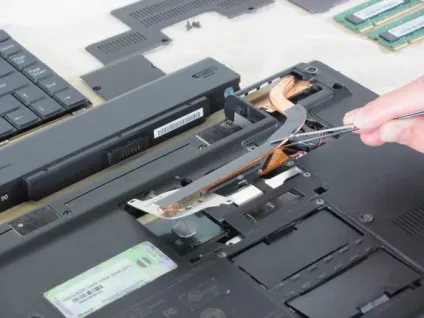

Обережно подденьте радіатор за допомогою пінцета, зніміть і відкладіть в сторону.

ЗАБОРОНЯЄТЬСЯ стосуватися позолочених контактів центрального процесора, тому що це може його пошкодити.

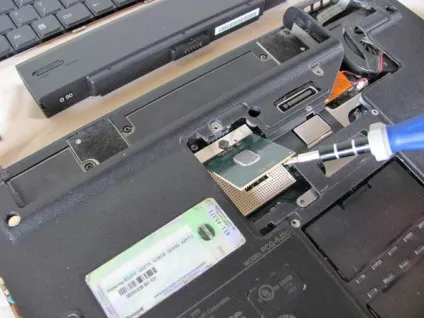

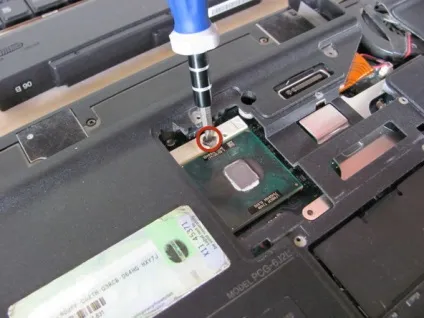

Поверніть гвинт-фіксатор кріплення центрального процесора проти годинникової стрілки, у відкрите положення.

Обережно подденьте ЧПУ за допомогою пінцета, зніміть і відкладіть в безпечне місце.

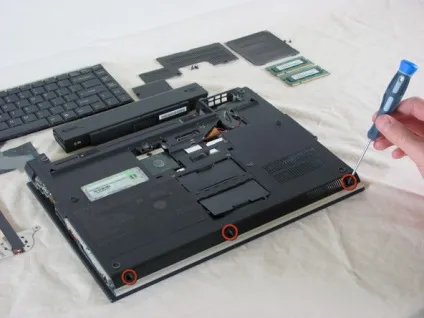

Викриття три шурупа з лицьової панелі упору для рук, обведені кружками на зображенні.

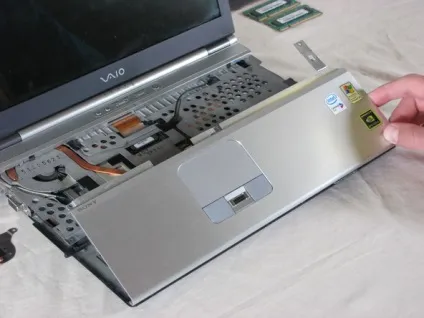

Переверніть ноутбук. Обережно підніміть панель, рівно настільки, щоб дістатися до її шлейфу.

Підніміть фіксатор роз'єму шлейфу, як показано на зображенні, і від'єднайте шлейф.
Обережно зніміть панель упору для рук і відкладіть в сторону.

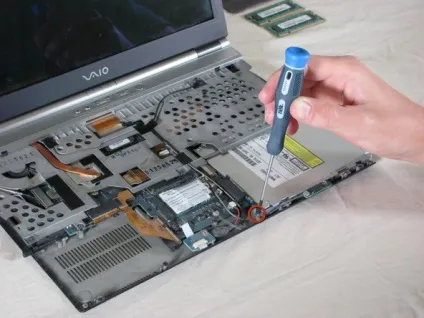

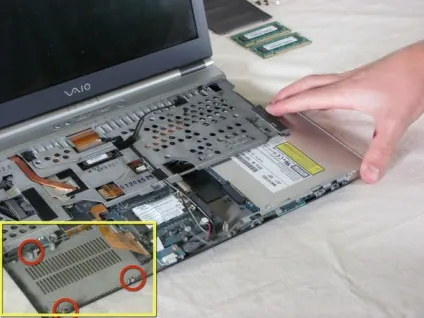

Викриття гвинт кріплення в лівому нижньому кутку оптичного приводу, обведений кружком на зображенні.

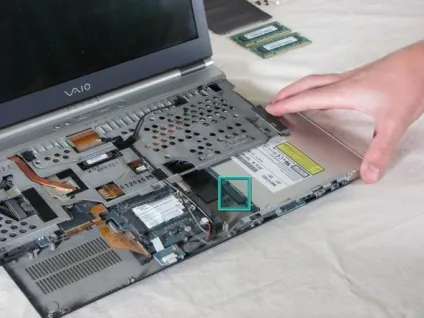

Обережно посуньте оптичний привід вправо.
При цьому зліва висунеться роз'єм IDE.

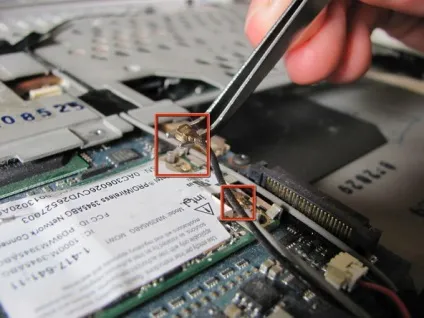

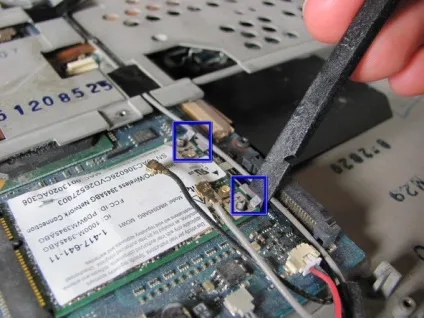

Відключіть антену від плати бездротового зв'язку.

Зігніть засувки з правого боку плати бездротового зв'язку, щоб вона відкріпив.

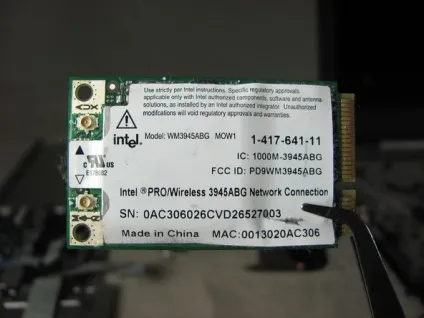

Зніміть плату бездротового зв'язку і відкладіть в сторону.

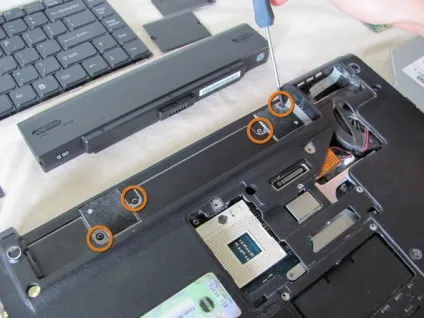

Переверніть ноутбук. Викриття 4 шурупа з днища ноутбука, обведений кружками на зображенні. Вони розташовуються на дні акумуляторного відсіку і служать для кріплення накладки над клавіатурою.

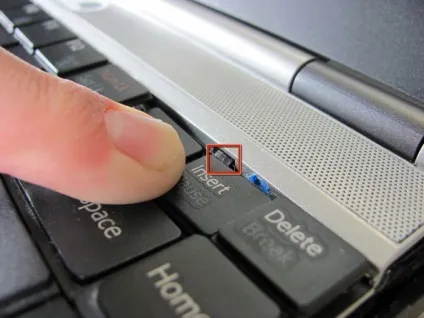

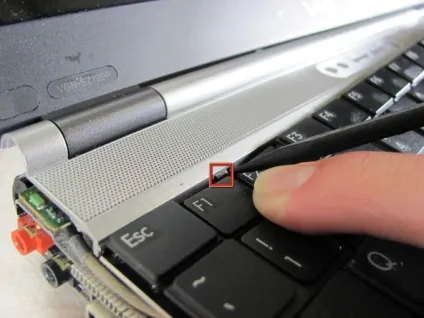

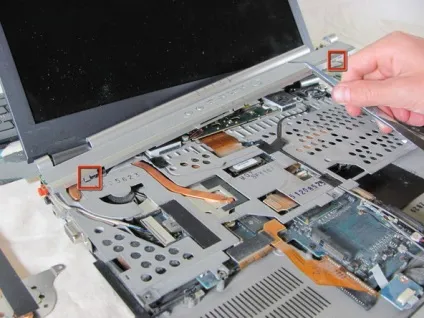

Знову переверніть ноутбук. Щоб зняти накладку над клавіатурою, натисніть на 2 засувки кріплення накладки, і вона відкріпив. Накладка повинна висуватися.

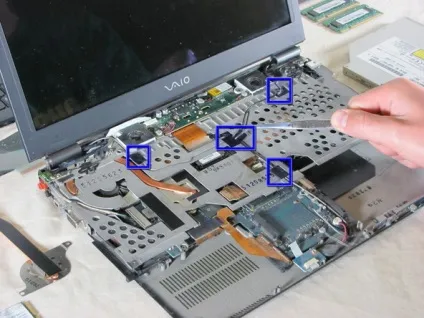

Перш ніж продовжити розбирання, відклейте все смужки чорного скотча, здатні фіксувати дроти та кабелі (позначені синіми рамочками на картинці).

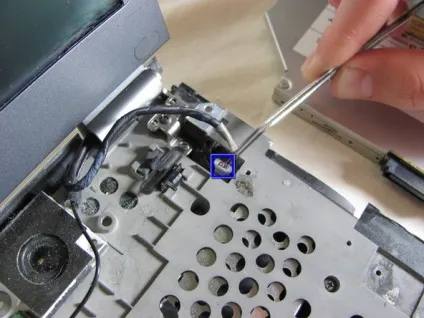

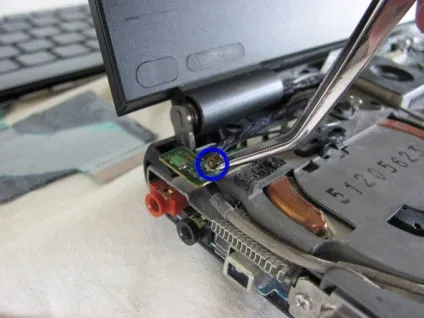

Спочатку потрібно зняти антену за допомогою пінцета.

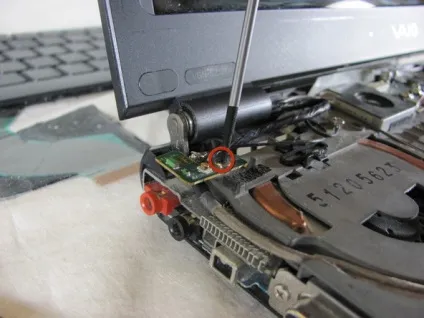

Потім за допомогою хрестової викрутки викрутити гвинт кріплення плати, обведений кружком на зображенні.

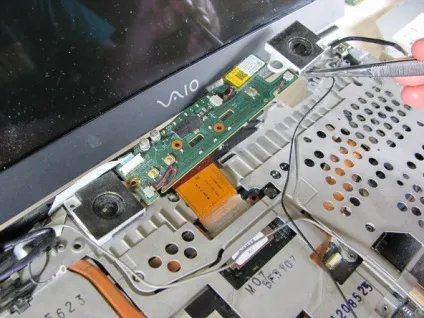

Зніміть плату за допомогою пінцета.

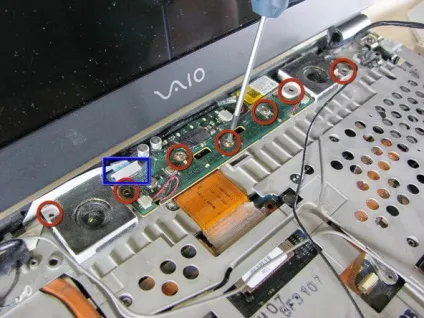

Викриття 7 гвинтів кріплення модуля динаміків за допомогою хрестової викрутки (позначені червоними кружками на картинці).

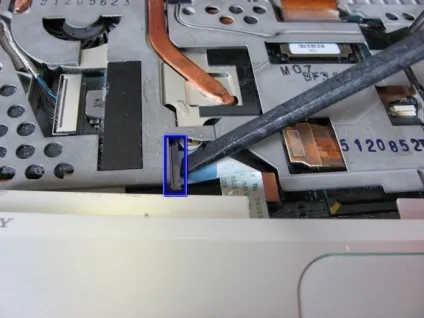

Від'єднайте шлейф в лівому верхньому кутку модуля (позначений синьою рамочкою).

ОБЕРЕЖНО! Постарайтеся нічого не зачепити, виймаючи модуль з динаміками.

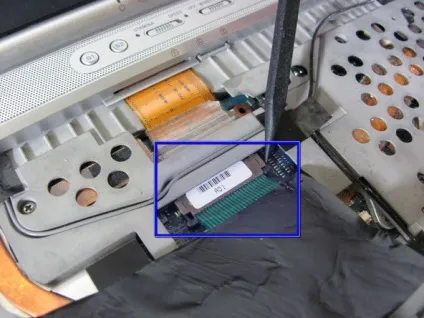

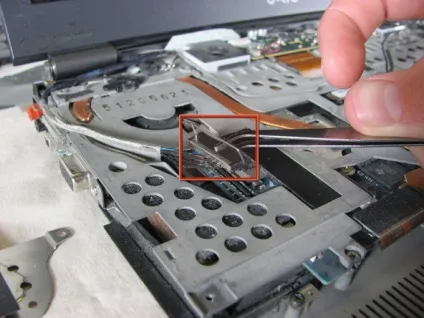

Щоб від'єднати кабель VGA, підійміть металевий фіксатор роз'єму шлейфу і акуратно відкріпити його від материнської плати.

Щоб від'єднати кабель веб-камери, обережно потягніть і відкріпите його від материнської плати.

Знімаємо модуль жорсткого диска.
Викриття три гвинти кріплення модуля жорсткого диска, обведений кружками на зображенні.
Жовтої рамочкою на зображенні позначено місце розташування жорсткого диска Serial ATA (SATA).

Потрібно викрутити всі гвинти кріплення підставки для клавіатури.

ОБЕРЕЖНО! Нагадуємо: постарайтеся нічого не зачепити, виймаючи модуль з динаміками.

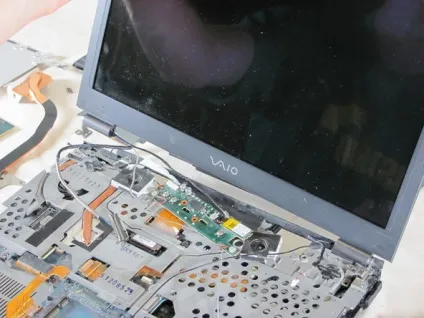

Зніміть модуль Bluetooth, динаміків і веб-камери. Ці деталі виготовлені у вигляді єдиного модуля і знімаються всі разом.

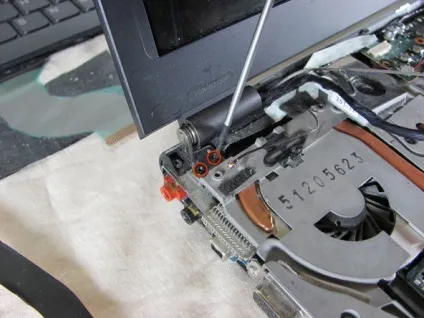

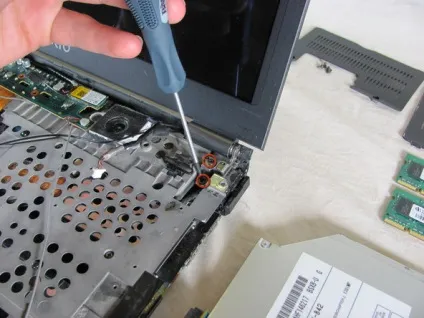

Викриття 4 гвинти модуля ЖК-монітора (по два з кожного боку).

Обережно зніміть модуль ЖК-монітора з пристрою.

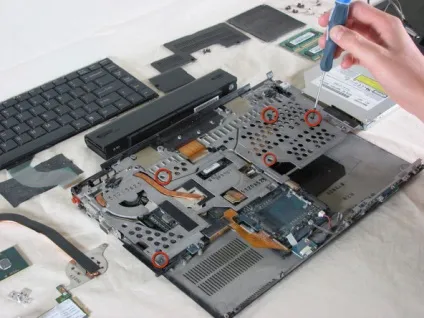

Викриття всі гвинти кріплення підставки для клавіатури.
Зніміть підставку для клавіатури з пристрою.

ОБЕРЕЖНО! Знімаючи вентилятор, постарайтеся не порвати його шлейф.

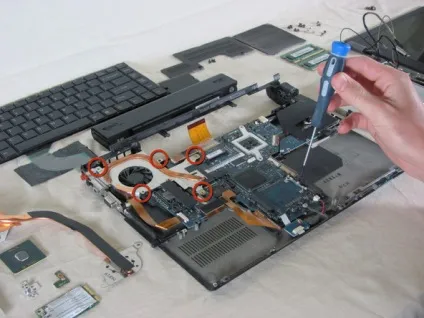

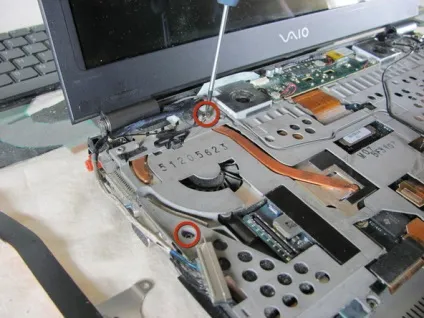

Викриття гвинти кріплення вентилятора, обведені кружками на зображенні, і зніміть його.

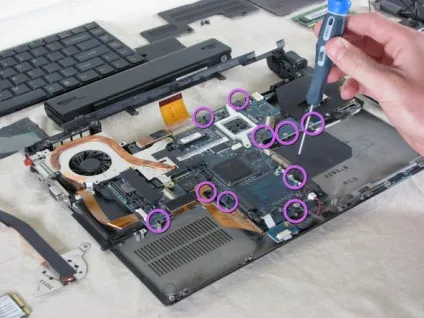

Викриття гвинти кріплення материнської плати, обведені кружками на зображенні, і зніміть її з корпусу.
Розбирання завершена!
