Як розібрати ноутбук samsung np-355

Сьогодні проведемо огляд розбирання ноутбука Samsung NP-355.

Насамперед витягаємо акумуляторну батарею.

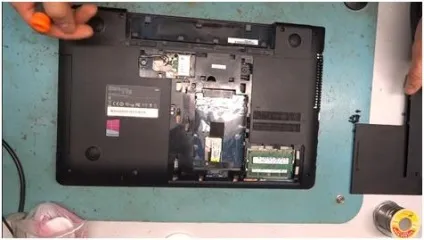

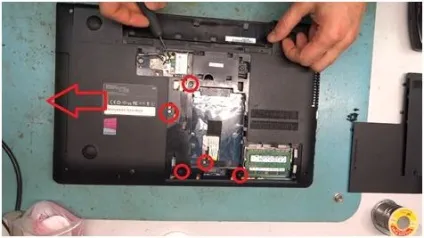

Відкручуємо гвинти на нижній панелі ноутбука.

Відкручуємо болт, що тримає г-подібний люк.
Зрушуємо кришку і відкриваємо відсік жорсткого диска.

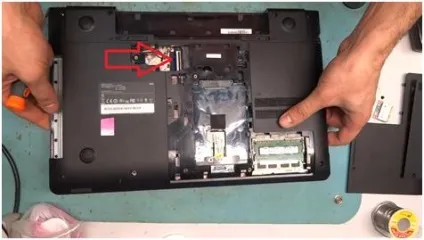

Також викручуємо гвинт відсіку Wi-Fi, і відриваємо цей відсік.

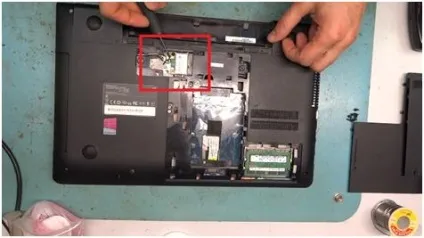

Від'єднуємо дроти Wi-Fi адаптера, піднявши вгору, вони не припаяні.
Викручуємо гвинт, що тримає Wi-Fi адаптер, і витягаємо адаптер.

Викручуємо два гвинти під кришкою пана образного відсіку.
Витягуємо оптичний привід.

У цій моделі Samsung знімається передня кришка.
Від'єднуємо роз'єм клавіатури.

Зняття передньої кришки починаємо з засувок під акумуляторною батареєю.
Перевертаємо і відкриваємо ноутбук, піднімаємо верхню частину панелі, віджимаючи ці засувки.
Проводячи по периметру пластиковою карткою, знімаємо верхню панель.

Відключаємо всі видимі шлейфу під клавіатурою.
Роз'єми Samsung вимагають особливої ​​уваги вони дуже кволі на відміну від інших брендів у них дуже слабкі роз'єми.

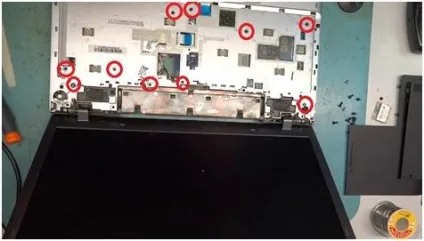

Верхню кришку теж тримають гвинти, відкручуємо їх.
Знімаємо верхню кришку.

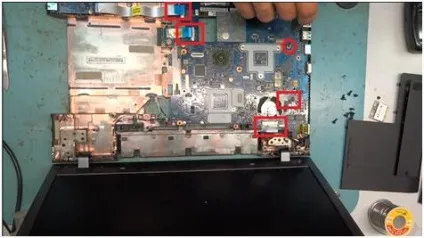

Від'єднуємо шлейфу, від'єднуємо LDS кабель, від'єднуємо роз'єм кулера.
Кулер не знімається разом з платою.
Викручуємо гвинт, що тримає материнську плату.

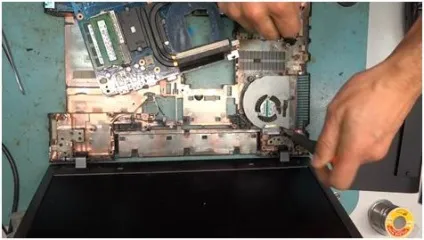

Знімаємо акуратно плату, плати Samsung дуже низької якості, дуже хисткі і гнуться.
Знімаєте роз'єм живлення, він прикручений, і витягаєте плату.

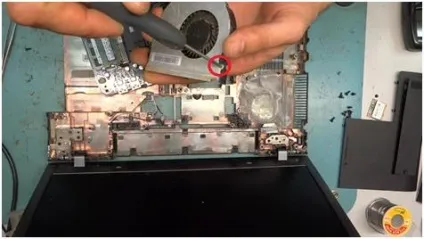

Таким же чином можна зняти кулер, він тримається на трьох гвинтах.

Знімаємо кулер, розбираємо, чистимо від пилу, він тримається на засувках і на одному гвинтик.
