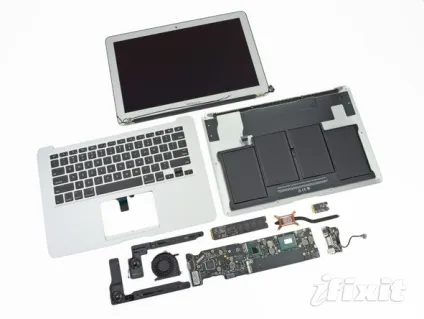

Нещодавно компанія Apple представила оновлений ноутбук MacBook Air на WWDC, всесвітньої конференції розробників на платформі Apple. Само собою, нам треба його розібрати!

Він такий легкий, що ось-ось злетить зі столу ...

Як розібрати ноутбук apple macbook air 13 - блогофоліо роману паулова

Отже, що ж Apple примудрилася втиснути в цей ультратонкий ультрабук на цей раз?

Процесор Intel Ivy Bridge Core-i5 з функцією прискорення Turbo Boost
Графічне ядро Intel HD Graphics 4000
128 Гб флеш-пам'яті
4 Гб оперативної пам'яті DDR3L 1600 МГц
USB 3.0
Роз'єм живлення MagSafe 2

Навіть при такому тонкому корпусі, фірмі Apple вдалося забезпечити новий Air всілякими корисними роз'ємами.

І хоча Air ніяк не назвати громіздким, ми здивувалися, що Apple не зробила цю модель тонше попередньої.

Радом з гніздом для навушників, на лівій стороні MacBook знаходяться новий роз'єм живлення MagSafe 2 і один з двох портів USB 3.0.

На протилежного боку ми бачимо пристрій читання карт пам'яті SD, другий порт USB 3.0 і, звичайно ж, спільне дітище компаній Apple і Intel: порт Thunderbolt.

Це так не схоже на Apple; лише трохи оновивши MacBook Air, вони привласнили моделі новий номер: A1466.

Нас радує нова нумерація моделей, при якій нам буде набагато простіше допомогти людям ідентифікувати їх ноутбуки для обслуговування.

Роз'єм живлення MagSafe 2 є (поки) розкішшю, якої удостоїлися тільки новий MacBook Air і MacBook Pro з дисплеєм Retina.

Як бачите, новий роз'єм живлення MagSafe 2 (внизу) набагато тонше і ширше свого попередника. І це має значення, тому що схоже, що товщина пристроїв Apple визначається тільки розміром портів.

Тільки уявіть собі, яке тоненьке пристрій вони б змогли випустити, якби всі засоби зв'язку і підзарядки були бездротовими ...

Apple продає адаптери MagSafe 2 за 10 доларів, так що вам не доведеться викидати 27-дюймовий дисплей Thunderbolt. Уф!

Ми напружилися, зіткнувшись з фірмовими п'ятипелюстковими гвинтами Apple невідомого розміру.

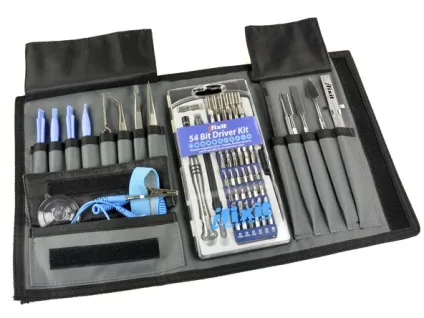

На щастя, у нас є спеціальні інструменти. Наша п'ятипелюстковий викрутка швидко впоралася з цими жахливими хитромудрими гвинтами.

Отже, ми викрутили гвинти, тепер знімаємо нижню панель і заглядаємо всередину ноутбука.

Щоб не розгубити викручені при розбиранні шурупи, ми використовуємо спеціальний магнітний килимок.

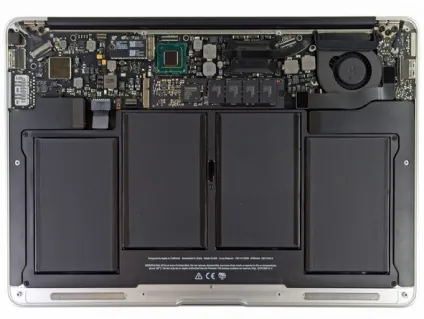

Як і в більшості мобільних пристроїв, більшу частину простору займає акумулятор.
Зсередини Air нової конфігурації дуже схожий на торішній, є лише невеликі зміни в розташуванні деталей.

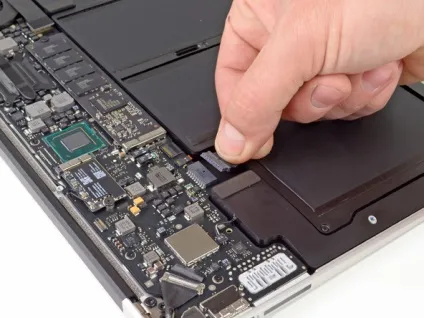

Щоб дістатися до джерела живлення Air, нам потрібно лише від'єднати роз'єм і викрутити кілька шурупів за допомогою викрутки-зірочки розміром T5.

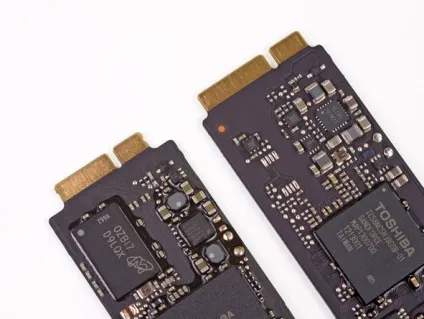

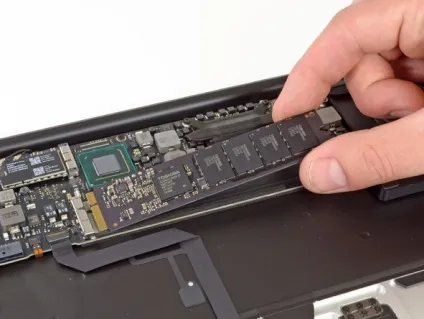

На перший погляд, SSD-накопичувач на 128 Гб майже ідентичний встановленому в торішньої моделі.

Але при більш уважному розгляді виявилося, що у нинішнього модуля флеш-пам'яті трохи відрізняється роз'єм!

Схоже, у цього SSD-диска абсолютно нова конструкція. Мабуть, новий пристрій засноване на контролері SandForce, тільки з маркуванням Toshiba.

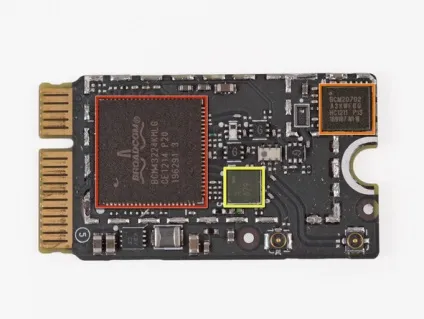

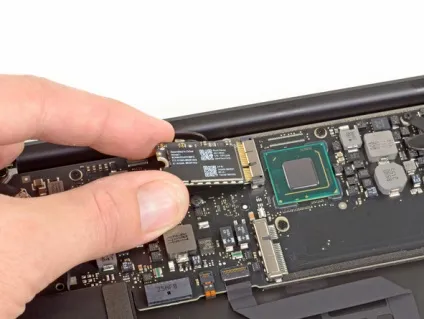

Можна сказати, що модуль бездротового зв'язку Broadcom BCM 943224 виглядає майже ідентичним встановленому в торішньої моделі, але не будемо повторюватися.

Давайте краще зосередимося на відмінностях. Apple перевернула наклейку «Зібрано в Китаї» на 90˚ і наклейку з внутрішнім кодом аж на 180˚!

Якщо ви подумали, що ми жартуємо, зніміть електромагнітні щити, і ви побачите ті ж самі мікросхеми, що і в минулорічній моделі:

Однокристальний приймач Broadcom BCM4322 Intensi-fi® з підтримкою стандарту 802.11n для мереж Wi-Fi (обведений червоним)
Однокристальний процесор Bluetooth 4.0 Broadcom BCM20702 з підтримкою технології Bluetooth з низьким енергоспоживанням (BLE) (обведений помаранчевим)
Модуль антенного перемикача Murata (обведений жовтим)

Настала черга динаміків.

Новий Air оснащений стереодинаміками, так що цілком можна влаштувати вечірку.

Можливо, ви запитаєте: «А що це за чорна паличка, за допомогою який витягували динаміки?» Це Spudger - спеціальна пластикова лопатка. Вона забезпечена захистом від статичної електрики і виготовлена з жароміцного матеріалу. Це абсолютно необхідний інструмент для роботи з чутливою електронікою.

Одинокий вентилятор кріпиться декількома зіркоподібними шурупами.
Ми сподівалися виявити новий асиметричний вентилятор, і не розчарувалися!

Далі ми витягуємо плату введення-виведення з лівого боку, на якій розташований роз'єм живлення MagSafe 2.

Поруч з роз'ємами MagSafe 2 і USB 3.0, стандартний 3,5-мм роз'єм для навушників виглядає таким непоказним і старомодним. Коли ж Apple випустить новий роз'єм?

З новою функцією диктування в операційній системі OSX Mountain Lion, вам напевно знадобиться новенький мікрофон.

«MacBook, пішли повідомлення на мій iPhone, щоб я міг поговорити з Сири.»

Бум! Знімаємо системну плату.

Бам! Знімаємо радіатор.

Навіть з новою лінійкою процесорів, система охолодження виглядає практично так само, як в торішньої моделі. Настільки маленький радіатор на двоядерному процесорі, який може розганятися до 2,8 ГГц, воістину свідчить про його ефективності.

Ось що ми виявили на фронтальній стороні материнської плати:

Контролер інтерфейсів Intel E201B953 SLJ8B (обведений помаранчевим)
Контролер Thunderbolt Intel DSL3510L (обведений жовтим)
2-канальний контролер харчування Texas Instruments TPS2561 (обведений бірюзовим)
Перетворювач напруги Linear Technology LT3957 (обведений синім)

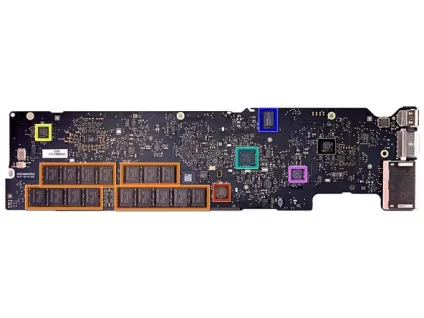

На звороті материнської плати знаходяться:

Контролер USB SMSC USB25138 (обведений червоним)
Пам'ять Hynix H5TC2GB3CFR DDR3L SDRAM (обведена помаранчевим)
Мікроконтролер MAXIM 15120G (обведений жовтим)
Мікроконтролер Texas Instruments Stellaris LM4FS1AH (обведений бірюзовим)
Мікросхема послідовної флеш-пам'яті Macronics MXIC MX25L6406E (обведена синім)
Контролер Texas Instruments TPS51980 (обведений рожевим)
Контролер Texas Instruments CD3210 (обведений чорним)

Гарні новини! Якщо раптом трекпад перестане функціонувати, схоже, замінити його буде так само просто, як зазвичай.

На трекпаді ми виявили кілька примітних мікросхем:

Silicon Storage Technology 25VF020 (обведений червоним)
Мікроконтролер Cypress Semiconductor CY8C24794 (обведений помаранчевим)
Broadcom BCM5976A0KU826 (обведений жовтим)

Модуль дисплея пригвинчений до верхньої панелі 6 зіркоподібними шурупами розміром T9.
Оскільки модуль дисплея є однією з рухомих частин MacBook Air, ці шурупи повинні бути досить міцними.

Заради зниження ваги MacBook Air в ньому відсутня захисне скло РК-панелі, на відміну від MacBook Pro. Це ще одна причина наявності корпусу з цілісного листа алюмінію.

Якщо вам вдалося зняти нижню панель, всі компоненти досить легко замінити.
Фірмові гвинти кріплення корпусу вимагають наявності спеціальної викрутки.
Всі компоненти - включаючи оперативну пам'ять і SSD-накопичувач - є спеціалізованими.
Нам складно рекомендувати даний ноутбук через неможливість його модернізації. Оперативну пам'ять і SSD-накопичувач в даний час замінити не можна, хоча щодо накопичувачів це питання може вирішитися в майбутньому. Хоча схильність Apple до використання фірмових шурупів сприяє бурхливому зростанню продажів інструментів iFixit, це недобре по відношенню до споживачів.
