Як розібрати миша microsoft intellimouse explorer
Багато користувачів мишки скаржаться на провід, який часто переломлюється біля основи, в результаті миша не визначаться комп'ютером і перестає працювати. Перед початком робіт не забудьте відключити миша від комп'ютера.
Гвинти, як і у багатьох мишей, розташовані під наклейками, які полегшують ковзання, що знаходяться на нижній поверхні пристрою. Наклейки потрібно акуратно зняти піддягши ножем відокремити від корпусу миші.
Видаливши наклейки, виявляємо 4 гвинта-самореза, які слід акуратно викрутити.
Знімаємо кришкуMicrosoft IntelliMouse Explorer
Зняття кришки відбувається не тільки завдяки відкручування гвинтів, а й звільнення від маленької засувки (місце засувки показано на фотографії):
Щоб зняти кришку. слід відокремити її праву частину від заснування (пластик напівпрозорого червоного кольору), а потім акуратно потягнути кришку вліво-вгору. Тепер можна акуратно витягнути дріт з паза, і, відрізавши передбачуване місце заломлення, зазвичай це 6-7 см, заново впаяти його в роз'єм.
знімаємо скроллер
Що б його зняти, беремо коліщатко за боки і акуратно тягнемо вгору, звільняючи праву частину з шарніра. Потім зрушує його вправо і видаляємо повністю з кріплення.
Для зняття блоку кріплення коліщатка необхідно виконати наступні два кроки. Спочатку відтягаємо стійку в напрямку стрілки, і піднімаємо цю сторону блоку для запобігання спрацьовування засувки (на малюнку - крок 1). Потім викруткою тягнемо засувку (2) в тому ж напрямку, і остаточно відокремлюємо блок від миші. На ньому розташована система кріплення скроллера. Останню легко зняти з плати, якщо потягнути в сторони вушка (в яких кріпиться вісь), і виштовхнувши плату із зачеплення. Після виконання даної операції, отримуємо звільнену плату.
Тепер приступаємо регулюванню тактильної віддачі при обертанні скроллера. Коліщатко обертається плавно. через, ребристою циліндричною поверхнею на його осі і невеликим виступом на подпружиненной знизу рамці (на малюнку під номером 1). Для того, щоб краще відчувався кожен крок при обертанні коліщатка, слід зробити цей виступ трохи вищим. Для плавного обертання необхідно зробити цей виступ трохи нижче.
Знімаємо бічні кнопки

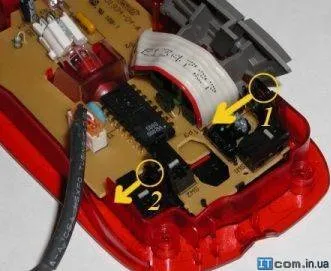

Акуратно потягнувши маленьку кнопку вгору, звільняємо одну сторону осі з шарніра (на малюнку - 1), і, потягнувши вперед по ходу миші, витягуємо кнопку. Велика кнопка Так само можна зняти: потягнувши її вгору, звільняємо одну сторону (на малюнку - 2), після чого (злегка відтягнувши тільки, що звільнену від осей кнопок стійку кріплення вперед по ходу миші) витягуємо кнопку вгору і вперед, остаточно відокремлюючи її від миші.
Знімаємо головну друковану плату

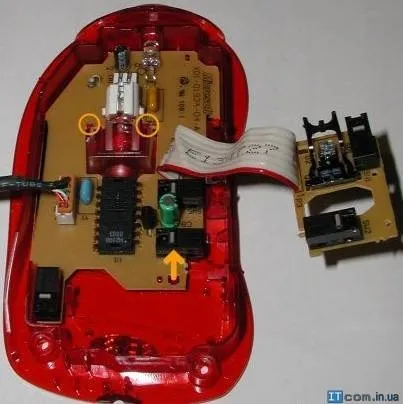

Кріпиться плата на 3 засувки. Спочатку акуратно відтягаємо назад першу з них, розташовану біля переднього краю, потім переходимо до двох залишилися (вони розташовані за блоком підсвічування; на малюнку обидві позначені кружками):
Після звільнення засувок акуратно виймаємо плату з корпусу, підчепивши її за передній край. Тепер можна розглянути саму друковану плату:

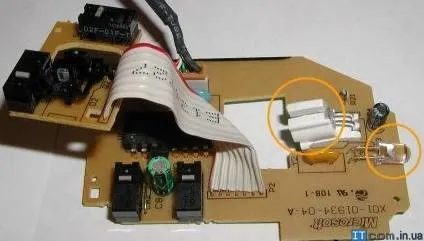

На фотографії кружками відзначені світлодіоди робочої і декоративного підсвічування внутрішньої частини мишки.
Підстава миші з котра фокусує системою
Тут відзначена лінза фокусування відбитого від підкладки світла. Сфокусований пучок світла потрапляє на фотоприймач. змонтований в одному блоці з DSP, який забезпечує роботу оптичного сенсора миші. Лінза виконана на пластині зі скла, яка притиснута до основи друкованої плати.
Для промивання можна використовувати абразивні засоби або розчинники. Найкращим варіантом буде промивання проточною водою з наступною просушуванням всіх частин.
Збірка здійснюється в зворотному порядку. Хотілося б звернути увагу на остаточну установку кришки. Засувка не встає на місце відразу, тому після установки кришки в потрібне положення просто акуратно натисніть на неї.
Якщо всі операції були проведені правильно, і не залишилося зайвих деталей, то миша має відразу працювати.
