Як розібрати і почистити від пилу ноутбук acer e1-531g

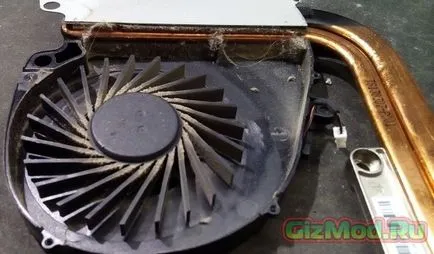

Досить часто ми стикаємося з ситуацією, коли вірний помічник, а для кого-то і зовсім друг і товариш, починає вести себе неадекватно (гальмує, зрідка вимикається) і найбільш помітне - дуже сильно гріється корпус. Скажу з досвіду: зволікати не можна ні в якому разі, і потрібно провести чистку ноутбука в сервісному центрі або самостійно. Для тих, хто вирішить самостійно почистити ноутбук і написана дана інструкція. Сьогодні ми докладно вивчимо методику чищення ноутбука Acer E1-531G.

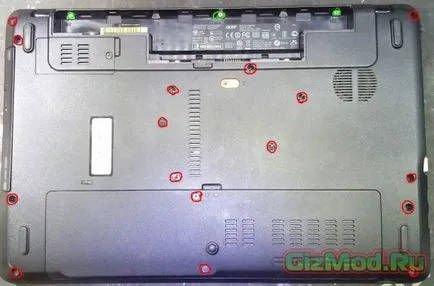

Насамперед як завжди необхідно зняти батарею, потім відкрутити всі видимі болтики 16шт великих (відзначено червоним) і три штук маленьких (відзначено зеленим)
Далі слід зняти кришку відсіку жорсткого диска, оперативної пам'яті і Wi-Fi модуля в нижній частині корпусу, під нею виявитися ще кілька великих болтів (відзначено червоним, слід зауважити, що два з них мають помітно меншу довжину, а також відрізняються кольором). Слід також відразу витягнути модуль Wi-Fi (відзначено зеленим).
Після цього можна перевернути ноутбук для подальшого розбирання. Для початку необхідно зняти клавіатуру. Клавіатура в даній моделі кріпиться декількома пластиковими засувками у верхній частині.
Знявши клавіатуру, перед зняттям верхньої частини корпусу, необхідно відключити ще 2 шлейфа.
1) Шлейф кнопки харчування
2) Шлейф тачпада

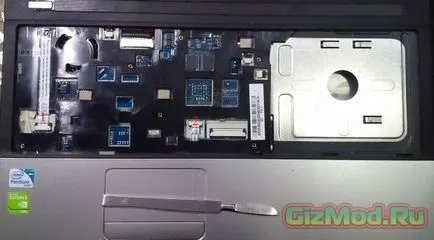

Після всіх виконаних операцій, описаних вище можна знімати верхню частину корпусу ноутбука, для цього необхідно гострим предметом (наприклад, скальпелем) расщелкнуть корпус в районі тачпада і далі пройтися по всьому периметру, після чого верхня частина просто знімається.

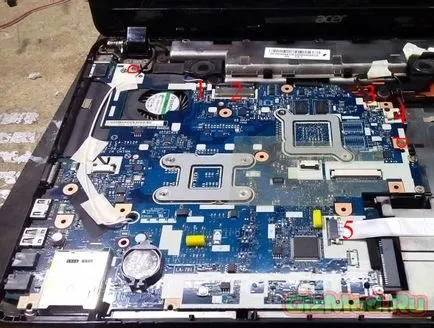

Знявши верхню частину корпусу перед нами постає внутрішній устрій ноутбука, щоб витягнути материнську плату необхідно відкрутити 2 болтика (відзначено червоним) і відключити такі роз'єми
1) і 4) роз'єми лівого і правого вбудованих динаміків
2) роз'єм матриці
3) роз'єм мікрофона
5) шлейф додаткових USB

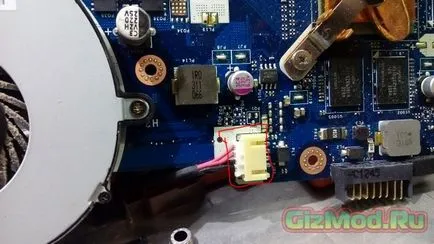

Проробивши вищеописані операції і перевернувши материнську плату необхідно також відключити роз'єм зарядного пристрою.

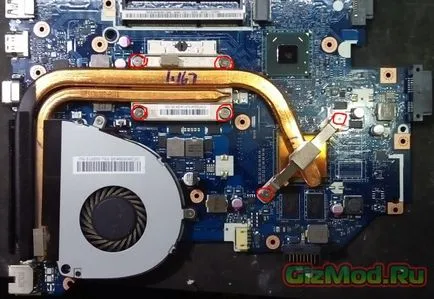

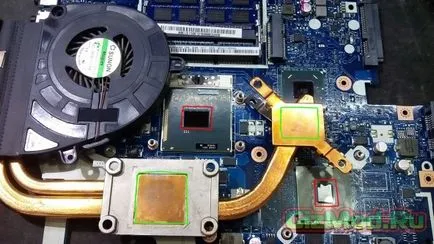

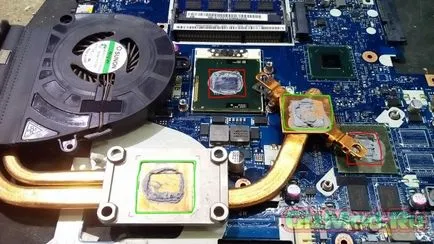

Після ретельного видалення всіх слідів термопасти як з підошов радіатора (відзначені зеленим) так і з кристалів чіпів (відзначено червоним) і нанесення нового шару термопасти, можна не поспішаючи приступати до складання ноутбука в зворотній послідовності (обов'язково перевіряючи підключення всіх роз'ємів на свої місця).

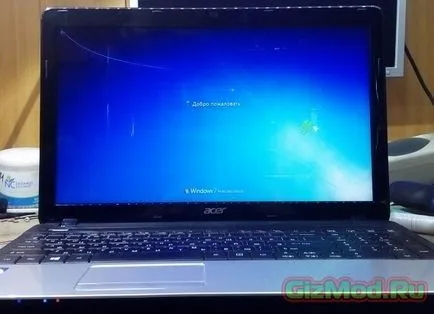

Герой нашого огляду після складання. Чистий, красивий прослужить своїм господарям ще довгий час. Всім дякую за увагу.
