Як розібрати і почистити ноутбук dell inspiron n5110

У наш сервісний центр принесли ноутбук Dell N5110. який власник не міг включити, але екран ноутбук нічого не відображав, світлодіоди харчування загорілися, світлодіоди спеціальних кнопок теж засвітилися і ноутбук став періодично видавати 3 коротких звукових сигнали.

Пошуки в мережі Інтернет, не допомогли відшукати інструкцій про те як повністю розібрати ноутбук Делл N5110. Тому озброюємось необхідними інструментами і приступаємо до розбирання. Будьте гранично обережні, оскільки деякі елементи ноутбука досить крихкі.

Зверніть увагу, в Dell 5110 використовується 2 типу гвинта. Один довгий, інший короткий. Вони позначені на різьбі синьою фарбою. Постарайтеся не переплутати їх місцями, в іншому випадку Ви ризикуєте пошкодити плату або корпус ноутбука.

Початок розбирання ноутбука Dell N5110

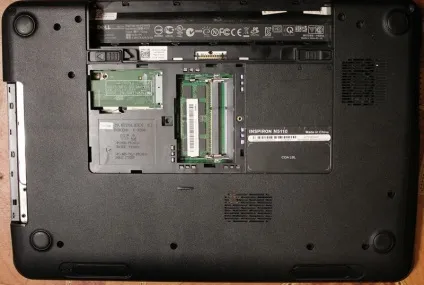

Перевернемо ноутбук і бачимо, що на задній кришці є піктограма відкритого і закритого замка, а біля них і засувки. Одну потрібно відсунути, а іншу, яка пружинить утримувати. Таким чином витягаємо акумулятор з батарейного відсіку.

Далі знімаємо кришку. Для цього не до кінця викручуємо гвинт, який її утримує. Викручуємо до характерного хрусткого звуку. Потім обережно піддягаємо верхню частину кришки знизу і зліва. Тепер, кришку тягнемо в сторону і таким чином знімаємо її.

знімаємо клавіатуру

Акуратно натискаємо на засувки, коли все буде відсунуто, акуратно піддягаємо клавіатуру вгорі і тягнемо в сторону екрану.

До материнської плати клавіатура підключена одним шлейфом. Його потрібно обережно зняти і не пошкодити. Він розташований відразу під клавіатурою.

Знімаємо верхню кришку ноутбука

Далі потрібно зняти верхню кришку ноутбука, яка закриває від нас материнську плату. Для початку вимкніть всі шлейфи за допомогою медіатора або плоскої викрутки. Постарайтеся не пошкодити і не подряпати пластик корпусу.

На фото можна виявити кріплення для клавіатури, touchpad і кнопки, кнопка включення і додаткові кнопки.

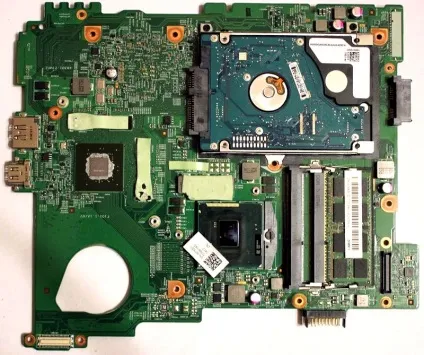

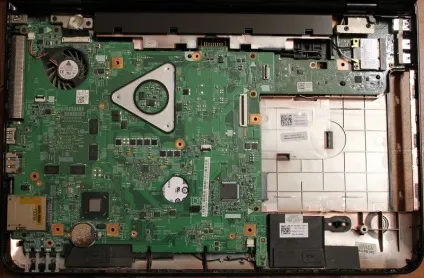

Материнська плата ноутбука Dell N5110

Знаходимо і відключаємо роз'єми підключення кулера.

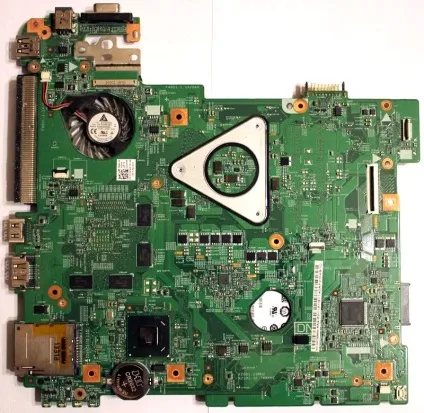

На платі внизу Ви можете легко знайти батарею CR2032 для відліку системного годинника в ноутбуці. Вона відповідає за запам'ятовування часу на ноутбуці - це означає, що якщо у вас постійно скидаються годинник, то її необхідно замінити на нову. Так само біля неї зліва розташовані світлодіоди, що інформують про роботу жорсткого диска HDD, індикатор роботи wi-fi, розряджений або заряджений ноутбук і індикатор роботи ноутбука.

Відключаємо матрицю монітора

Відключаємо матрицю, її шлейф знаходиться в лівій частині. Обережно виймаємо його.

Далі дивимося на праву частину, шукаємо плату бездротової мережі Wi-Fi. Насамперед відкручуємо гвинт і піднімаємо вгору плату вай-фай модуля, а замет акуратно виймаємо.

Тепер матрицю можна зняти, підтримуємо однією рукою монітор, а другий відкручуємо петлі кришки.

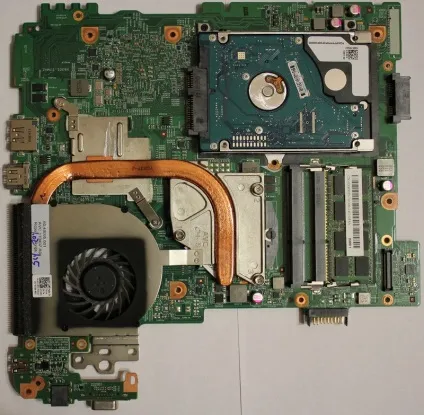

Знімаємо з системної плати радіатор і кулер

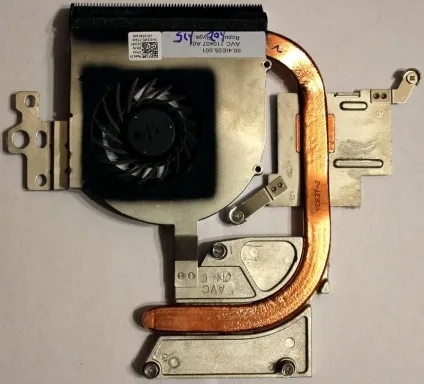

Система охолодження процесора ноутбука кулер і радіатор

Відкручуємо 4 гвинта з верхньої пластикової кришки кулера системи охолодження і відкриваємо його.

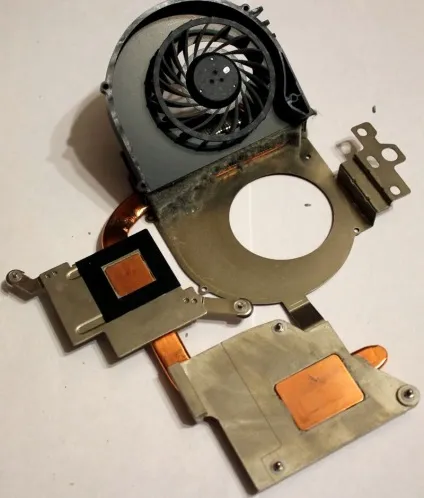

Спостерігаємо забиту радіаторну решітку. Акуратно чистимо її щіткою.

Ноутбук пропрацював без чистки 2 роки з моменту покупки. В результаті система охолодження повністю забита.

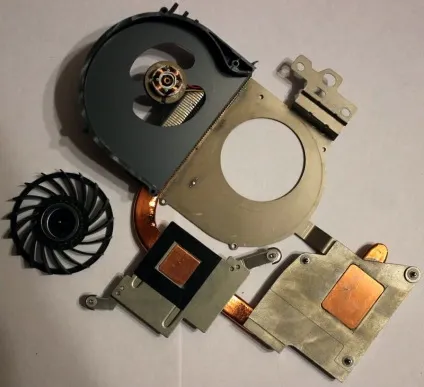

Повністю розбираємо систему охолодження, кулер і радіатор. Кулер необхідно змастити маслом.

Розбирання та чистка завершена. Збірку проводимо в зворотному порядку.
