Як правильно виготовити саморобну картоплекопалку, все про спецтехніці

Навісне обладнання для різних видів техніки варто значної суми грошей.

Саме тому один з варіантів заощадити - виготовити його самостійно, з підручних і куплених матеріалів.

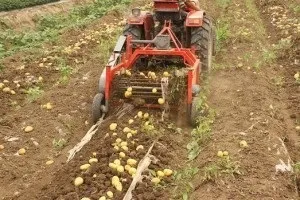

Одне з найпопулярніших додаткових пристроїв для міні-трактора або мотоблока - саморобна картоплекопач.

Вона дозволяє повністю автоматизувати процес збору картоплі, який є надзвичайно трудомістким, якщо виконувати його вручну.

З чого почати?

Не варто стрімголов хапатися за інструменти і шматки металу. В першу чергу слід визначитися з деякими дуже важливими моментами.

• З яким видом техніки буде використовуватися картоплекопач?
• Яка сума може бути витрачена на даний захід?
• Який тип картоплекопачів і за якими кресленнями буде збиратися?
• Яким способом будуть з'єднуватися окремі деталі?
• Де і як будуть підбиратися матеріали для конструювання?

А чи знаєте ви, що завдяки своїм технічним характеристикам, бульдозер Т-130 може виконувати безліч функцій?

А тут ви дізнаєтеся все характеристики баштових кранів серії КБ.

Спосіб з'єднання - зварювання або болт-гайка?

Існує два способи з'єднання окремих деталей металевих конструкцій (листів, кутів і інших), які вам доведеться використовувати при конструюванні картоплекопачів.

Спосіб контактного зварювання за допомогою електрики або газу - більш естетичний, але менш надійний в більшості випадків.

При великому навантаженні на конструкцію, яка може виникнути при використанні на твердій і кам'янистому ґрунті, є ймовірність розриву шва між металевими конструкціями.

Інший спосіб - за допомогою болта, контргаек і гайок. Використовуючи такі елементи кріплення, можна досить міцно з'єднати металеву конструкцію.

Болтове з'єднання має й інші переваги перед звареним швом.

При необхідності конструкцію можна легко розібрати - наприклад, якщо вам потрібно перевезти картоплекопалку на далеку відстань.

Для з'єднання окремих частин не буде потрібно спеціальне обладнання: досить дрилі, свердла і пари ключів.

Що необхідно для складання саморобної картоплекопачів?

В якості основи даного виду навісного обладнання зазвичай виступає зварна рама з металевих куточків. Товщина металу вибирається з урахуванням навантаження, яку він буде відчувати.

Чим вона більше, тим товщі повинен бути лист металу. Найчастіше застосовують куточки, які мають габаритні розміри 63 × 40 мм. Також буде потрібно залізний швелер з міцного металу.

Ідеально для даного випадку підійде деталь, маркуються номером 8. Крім цього потрібні листи металу різного розміру, товщиною не менше, ніж 8 мм.

Якщо все буде з'єднуватися за допомогою болтів, слід придбати необхідну кількість металовиробів.

• ланцюг, яка буде передавати крутний момент;
• колеса - металеві або гумові, в залежності від типу грунту, на якій доведеться працювати;
• металевий барабан;
• газова труба діаметром ¼.

Принцип роботи та збирання саморобної картоплекопачів

Принцип роботи картоплекопачів досить простий.

У конструкції присутні два сталевих ножа, які розрізають землю. Після вони ж збирають бульби разом з землею і подають все це по спеціальній транспортній решітці в бункер для збору.

Решітка рухається і вібрує, в результаті чого налиплі грудки землі легко відокремлюються від бульб картоплі.

При нестачі матеріалу бункер годі й виготовляти, а очищений від налиплого землі картоплю звалювати прямо на полі. Потім він просто збирається руками.

Збірка картоплекопачів здійснюється в кілька етапів. Всі вони однаково важливі, кожна деталь виконує свою функцію.

Чим міцніше будуть виконані всі з'єднання, тим довше буде служити зібраний пристрій.

В першу чергу збирається рама з куточків і металевих швелерів. Вона є несучою основою всієї конструкції. На раму, вже після її збірки, кріпляться всі інші складові частини.

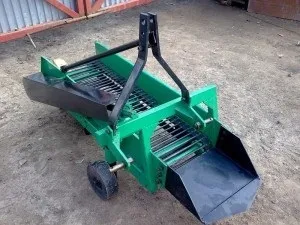

Одна з найбільших і важливих частин картоплекопачів - елеватор. Він складається з вібруючої решітки, на яку подається картопля, і високих металевих бортів з товстого листового металу.

Вся конструкція елеватора зварюється або скріплюється болтами з металевих куточків.

Елеватор забезпечується спеціальними валами, яким передається зусилля від коліс, що обертаються, - воно змушує грати вібрувати.

Після того як елеватор повністю зібраний і закріплений на несучій рамі картоплекопачів, до нього кріпиться леміш. Це плуг, який є безпосередньою робочою частиною, вивертаючої бульби картоплі з землі.

Виготовлятися він може з самих різних металевих предметів. Як з цим, самого звичайного плуга, так і з заточеного спеціальним чином і вигнутого шматка труби діаметром 200 мм.

Леміш до елеватору бажано кріпити за допомогою болтів, так як ця частина картоплекопачів відчуває найбільше навантаження під час роботи. Болти на 10 - саме те, що потрібно в даному випадку.

Передостанній етап - конструювання та збирання опорно-транспортного вузла. Він складається з коліс, дисків, до яких вони будуть кріпитися, двох роликових ланцюгів і металевого стержня. Також є зірочки і підшипники.

Всі ці частини в зборі зроблять переміщення картоплекопачів під час роботи вкрай простим і незатруднітельним. Роликові ланцюги використовуються для передачі обертання на спеціальні вали, які створюють вібрацію на решітці елеватора.

Зірочки кріпляться на металевий стрижень, який виступає в ролі моста і крутиться в процесі руху. Металеві диски приварюються до стрижня, до них, згодом, кріпляться колеса.

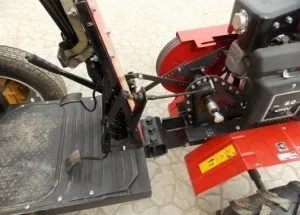

Окрему увагу слід приділити способу під'єднання обладнання до сільськогосподарської техніки, яка буде приводити її в рух.

Конструювання даного пристрою - останній етап в складанні картоплекопачів своїми руками.

Якщо у вас є яка-небудь навісне обладнання для трактора або мотоблока, слід просто зробити конструктивно схожий кріплення.

Хоча деякі імениті виробники мінітракторів створюють індивідуальну і досить складну по влаштуванню систему під'єднання навісного обладнання.

В такому випадку слід проявити інженерну думку і знайти підхід до вирішення даної проблеми. Можливо, виходом із ситуації може стати внесення змін у конструкцію самого трактора.

Товщина металу, що використовується для складання картоплекопачів

Оптимальна товщина металу, яка повинна бути використана для даного виду саморобної техніки, - 5-7 мм. Саме такий розмір гарантує досить високу міцність і не надмірна вага.

Якщо роботу з прибирання картоплі доведеться виконувати на землі, яка має надлишкову вологість, то чим легше апарат, тим краще. В такому випадку можна застосувати матеріал і меншої товщини.

Якщо ж грунт тверда і кам'яниста, то чим вага картоплекопачів більше, тим краще. Вона своєю вагою буде створювати зусилля, необхідне для роботи.

Лемеші буде простіше врізатися в землю і вивертати пласти землі назовні разом з бульбами картоплі.

Які колеса застосувати для конструювання саморобної картоплекопачів

Для розглянутого виду техніки можна використовувати три різновиди коліс:

• гумові зі звичайним протектором;
• гумові з тракторним протектором;
• металеві.

Кожен вид має як свої переваги, так і недоліки. Застосування будь-якого з них цілком обгрунтоване в різних випадках.

Якщо грунт вологий і пухка, легко провалюється під великою вагою, варто зупинити свою увагу на гумових колесах.

Вони досить легкі, а тракторний протектор гумових покришок буде легко загрібати землю, що дозволить техніці рушати без труднощів, які не буксувати і не застрявати.

Також при конструюванні картоплекопачів слід вибирати максимально широкі колеса, в іншому випадку рух буде трохи утруднено.

Металеві колеса відмінно підійдуть для роботи на твердому грунті. Вони істотно збільшать загальна вага конструкції, що в даному випадку тільки на руку: плуга легше буде встромляє в землю і виконувати свою функцію.

Протектор суцільнометалевих коліс також бажано вибирати тракторний, щоб під час руху по пухкому і болотистому ґрунті уникнути застрявання і забуксовиванія.

палацовий барабан

При можливості на елеватор можна встановити палацовий барабан. Він являє собою обрізок труби, на який приварені пальці необхідної довжини.

Деталь повинна бути такої величини, щоб не діставати до решітки буквально на пару сантиметрів. Барабан насаджується на спеціальну вісь, яка має навареними зірочку.

За допомогою ланцюгової передачі вісь барабана з'єднується з валом коліс.

А чи знаєте ви, що посівний комплекс Джон Дір зможе провести точний і швидкий посів урожайних культур на великих площах?

А тут можна дізнатися, корисну інформацію про асфальтоукладнику ДС-195.

Якщо все зроблено правильно і розрахунки вірні, пальці будуть розбивати тверду засохлу землю, яка потрапляє разом з бульбами на решітку елеватора. В результаті картопля буде максимально очищений від налиплого грунту.

Для виготовлення такої опції потрібно:

• обрізок труби великого діаметра;
• круглі листи металу. які згодом закриють обидва отвори в трубі;
• сталевий стрижень. який буде виконувати функцію осі обертання;
• довгі металеві пальці циліндричної форми (можна використовувати арматуру, яка застосовується для армування бетону).

Виготовляється вся конструкція за допомогою контактного зварювання.

Купівля заводський картоплекопачів - дуже витратний захід. Тому при відсутності зайвих грошей і наявності великої кількості часу, а також добре працює голови і рук, можна з легкістю заощадити пристойну суму.
