Як правильно підібрати довжину штока вилки

Визначення необхідної довжини штока вилки - одна з найважливіших задач, що виникають в процесі ремонту або апгрейда велосипеда. Занадто довгий шток - і вам доведеться його обрізати або встановлювати багато проставок (більш того, дуже довгий шток може навіть становити небезпеку). Набагато гірше, якщо шток занадто короткий, - вам доведеться купувати для вашої вилки нову корону, а це досить дорого.

Так якої довжини повинен бути шток? Звичайно, можна виміряти довжину рульового стакана рами, додати до нього висоту виносу і необхідних проставок, і не забути про верхню корону (якщо вилка з двома коронами). Але ми пропонуємо тут більш простий спосіб - будемо оцінювати довжину штока вилки за місцем, прямо на велосипеді. Розмір штока вашої вилки буде залежати від різних факторів, включаючи висоту рульового стакана рами, загальну довжину рульової в зборі (чашки, підшипники, кільце вилки і т.д.), кількості проставок і висоти виносу. Шток вилки не повинен бути занадто довгим, інакше з затягуванням хедсета виникнуть проблеми, але, при цьому, повинен мати достатню довжину для кріплення на ньому виносу.

Рама, показана на фото вище, спочатку йде з інтегрованими в неї чашками. Деякі хедсети (наприклад, Cane Creek на фото) мають мінімальну загальну висоту, в той час як інші можуть «з'їсти» більше довжини штока.

В даному випадку, використовується вилка Magura Thor з конусним штоком (він позначений на фото). Шт ок проходить крізь рульову і на його верхній кінець чіпляється винос.

Кілька корисних підказок перед початком роботи

• У цій інструкції показано, як можна розрахувати довжину штока вилки, але без прив'язки до ваших особистих налаштувань висоти керма. Тому, переконайтеся, що ви проводите все виміру з урахуванням установки всіх необхідних проставок. Якщо ви точно не впевнені, з якою висотою керма вам їздити (якщо це новий велосипед або вилка), краще зробіть невеликий запас по довжині - обрізати шток ви завжди встигнете, а ось наростити - ніяк не вийде.
• Зверніть увагу, що інтегрована в раму рульова із захованими всередині підшипниками, має меншу висоту, ніж рульова стандартної конструкції з «зовнішніми» підшипниками.
• Нові вилки завжди комплектуються дуже довгим штоком, який самостійно потрібно обрізати до потрібного розміру. Але якщо ви купуєте вилку б / у, переконайтеся, що її попередній господар не обрізав шток занадто коротко, інакше вам нікуди буде кріпити винос. Виробники також зазвичай рекомендують залишати не більше 20 мм стирчить над виносом штока (особливо це стосується карбонових вилок).
• Загальна висота хедсета часто вказується на його упаковці або на сайті виробника, але набагато краще все вимірювання проводити, встановивши вилку в раму велосипеда, і обрізати шток, грунтуючись на отриманої на практікеінформаціі. Звичайно, це займе більше часу, але такий метод набагато надійніше розрахунків на папері.
• Проставки для рульової можуть бути різних розмірів (2, 5, 10, 15 і 20 мм), що дозволить вам підібрати необхідну довжину штока, не піднімаючи винос з кермом.

Як рульова кріпиться в рамі?

Всі сучасні «безрізьбові» кермові, незалежно від типу, стягуються болтом з внутрішньої гайкою, що запобігає деренчання їх елементів, але не заважає керма легко повертатися. В шток вилки запресовується пружинна зіркоподібна гайка-якір (або розширюється заглушка з внутрішнім різьбленням в карбонових штоках). Довгий болт вставляється через верхню кришку хедсета і вкручується в гайку-якір, скріплюючи меду собою елементи рульової і усуваючи їх люфт. Якщо шток вилки занадто довгий, болт просто не дістане до гайки і не дозволить нормально затягнути рульову.

Тепер перейдемо безпосередньо до нашої інструкції.

Крок 1. Встановіть деталі хедсета в рульовій стакан рами велосипеда (звіртеся з мануалом виробника) і вставте вилку. Переконайтеся, що вона встала на своє місце і між обоймами підшипників або між зовнішньою обоймою корони і нижнім підшипником немає великих проміжків.

Хоча в деяких кермові вилка вставляється досить щільно і не випадає, краще попросіть друга її притримати або обіпріть вилку на дропаути - тобто максимально стягніть елементи рульової між собою. Це дозволить вам визначити необхідну довжину штока.

Крок 2. Після встановлення вилку в раму, ви помітите, що з рульового стакана буде стирчати шматок її штока. Одягніть на нього необхідну кількість проставок і винос, але не затягуйте його кріплення. На фото видно шматок штока, який виступає за торець виносу. Велосипедисти, які віддають перевагу їздити з низьким кермом, можуть поставити проставки поверх виносу (тонка, 2-міліметрова проставка між виносом і верхньої чашкою підшипника - теж непогано). Проставка необхідна, тому що без неї рульова не затягнеться - верхня її кришка просто видавить шток вниз і вилка буде бовтатися.

Крок 3. Для того, щоб затягнути хедсет, нам потрібно додати додаткову проставлення, в даному випадку, - 10-міліметрову. Ми встановили її під виносом (зліва), таким чином, злегка збільшивши висоту керма. Якби ми встановили її поверх виносу, на висоті керма це ніяк би не відбилося. Завдяки проставке, кінець штока вже не стирчить з виносу (він знаходиться приблизно на 5 мм всередині нього) і, при цьому, що залишилася довжини штока досить для надійного кріплення виносу. Врахуйте, що утапливать шток в винос більше, ніж на 5 мм, не рекомендується.

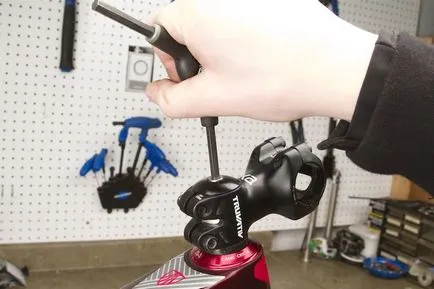

Крок 4. Встановіть верхню кришку рульової, вставте болт і закручуйте його за годинниковою стрілкою, стягуючи деталі між собою. Якщо ви не впевнені в тому, наскільки сильно потрібно затягувати цей болт, - звіртеся з документацією виробника хедсета. Затягніть болти кріплення виносу з необхідним моментом.

Крок 5. Перевірте рульову на наявність люфтів і переконайтеся, що кермо може вільно повертатися, потім викрутити болт і зніміть верхню кришку хедсета. Оскільки ви стягнули болтом всі елементи рульової разом, ви, швидше за все, виявите, що відстань від торця штока вилки до верхньої поверхні виносу зменшилася до 2-3 мм (як на фото) - це ідеально.

Також перевірте, щоб торець штока не перебувала врівень з верхньою поверхнею виносу, інакше ви не зможете затягнути рульову надалі. Якщо це сталося, додайте 2-х або 5-міліметрову проставлення поверх виносу. Пам'ятайте, що хедсет притреться і «владнається» після кількох поїздок і його потрібно буде затягнути остаточно, тому, вам знадобляться ці кілька міліметрів запасу. Знову поставте верхній ковпачок на місце і затягніть болт.
