Що таке волокно стандарту

На рис. 1 показані обмеження по вигину для різних типів ОВ, відповідних рекомендацій ITU-T G.657.A і G.657.B, G.652.D,

Таблиця 1. Характеристики волокон по Рекомендації G.657

Чи не є визначальною

ФАКТ: 10 витків волокна типу A, намотаного на оправлення радіусом 15 мм, не повинні збільшувати загасання більш ніж на 0,25 дБ при довжині хвилі 1550 нм; один виток намотаного на оправлення діаметром 10 мм, не повинен збільшувати загасання більш ніж на 0,75 дБ.

Згідно Рекомендації ITU-T G.652 приріст загасання в стандартних одномодових волокнах на 100 витках волокна, намотаного на оправлення діаметром 600 мм, не повинно перевищувати 0,5 дБ на робочій довжині хвилі (1550 і тисячу шістсот двадцять п'ять нм), а вигин з радіусом 7, 5 мм може призвести до відколу волокна.

Потреби і можливості

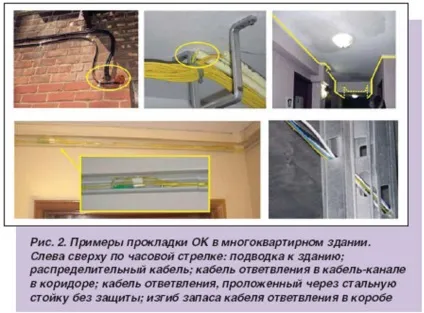

На рис. 2 показано кілька прикладів монтажу ОК в багатоквартирному будинку.

Видно, що для відводу кабелю по коридору знадобилося зробити 15 вигинів, щоб охопити всього чотири житлових приміщення.

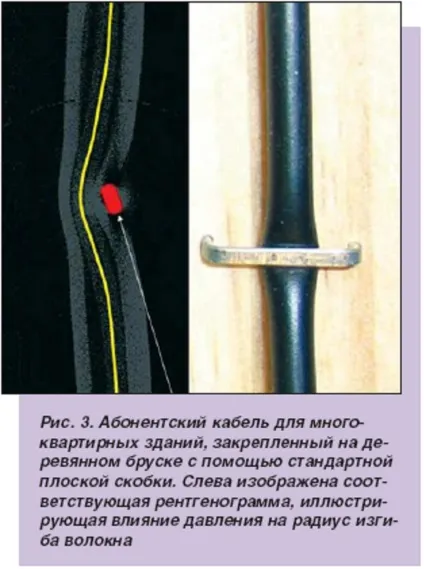

До того ж спроба зібрати кабелі в джгут іноді призводить до того, що один з них несе всю навантаження і в ньому виникає велике механічне напруження. Крім того, для прискорення процесу прокладки кабелів часто кріплять скріпками до косяків, стін, плінтусів (рис. 3)

Остання рекомендація ITU-T G.657 для ОВ з підвищеною стійкістю до вигинів передбачає рівень «керованої надійності», в якому змодельована ймовірність пошкодження ОВ буде трохи перевищувати «нуль» за термін служби. (Рис. 4)

За системою міжнародної сертифікації ITU виділяють 4 класу волокон стандарту G657:
