Як правильно паяти (частина 3

Отже, в цій частині складність пайки піднімається до небезпечного високого рівня. Одна справа паяти дроти, де і нашкодити то практично неможливо, а ось паяти на друкованій платі - це вже зовсім інша історія. Але немає нічого неможливого, так що приступаємо!

наскрізний монтаж

До зовсім недавнього часу я заробляв тим, що паял дроти в колонках і паял компоненти для колонок. В основному це являло собою скорочення проводу або великі резистори. Насправді це все не так складно як попередній крок. Але більшість робіт вимагають пайки на невеликих мікросхемах маленьких елементів, а це теж потрібно освоїти.

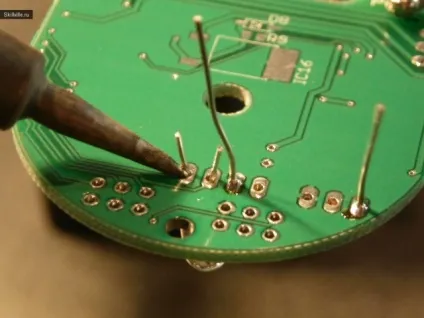

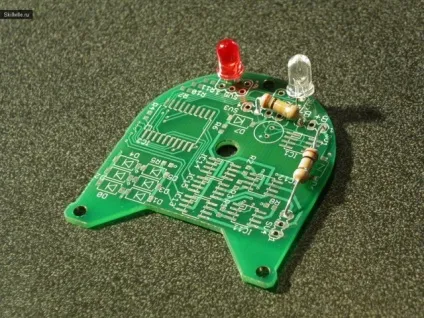

Пайка на мікросхемі вимагає трохи більше акуратності і спритності в роботі. Я вставив резистор в мікросхему (кінці пройшли через дірочки в мікросхемі наскрізь) і припаяв з іншого боку. Це називається наскрізною пайкою.

Щоб припаяти світлодіод і маленькі резистори до мікросхеми, я використовував паяльний апарат зі змінною температурою. Кінчик у паяльника досить тонкий, щоб можна було підлізти в самі недоступні місця, не пошкодивши інші компоненти. Я встановив температуру близько 350 градусів і почекав поки він нагріється. Потім я закріпив мікросхему і приготувався паяти: паяльник в одній руці, припой в інший.

При пайку мікросхем, необхідно спочатку розігріти контакт, а потім вже припій. Якщо занадто сильно перегріти мікросхему, то можна пошкодити її. Пам'ятайте, чим тонше дроти, тим швидше вони нагріваються!

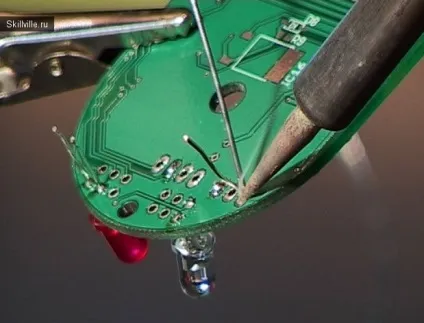

Я торкнувся кінчиком паяльника спочатку мікросхеми, а потім через кілька секунд, торкнувся припоєм паяльника, тим самим залишивши там буквально одну маленьку крапельку припою.

Як тільки припой заповнив контакт, я прибрав паяльник і провід припою. Припій я прибрав перед тим як прибрав паяльник, щоб він провід припоя ні присох до контакту. Припій починає застигати як тільки прибрати паяльник.

Використовувати точне кількостей припою важливо саме при роботі на мікросхемі. Якщо використовувати занадто багато матеріалу, то він виллється з металевого контакту і можуть з'єднати, припаявши інші контакти. Якщо матеріалу занадто мало, то контакт буде слабо триматися. Ваш контакт повинен виглядати як невелика мурашина гірка, основа якої починається прямо на платі.

Тепер обрізаємо кінці

Як тільки ви припаяли необхідні компоненти до материнської плати, можна відрізати стирчать з іншого боку кінці. Це досить легко зробити і не вимагає ніяких спеціальних умінь, я просто дам кілька простих порад.

Найкраще використовувати гострі кусачки, щоб отримати хороший плоский зріз.

Обрізати кінці потрібно якомога ближче до основи, щоб мінімізувати ризик замикання.

Ще непогано було б притримувати той кінець, який ви відрізаєте, щоб він не відлетів в інший куток кімнати.

Як тільки ви відріже, етап пайки вважається повністю завершеним, можете приступати до наступного компоненту.

Пайка на поверхні плати (поверхневий монтаж)

Паяти компоненти, коли є можливість протягнути контакти через плату не представляє з себе нічого складного, проте багато компонентів необхідно паяти на лицьовій стороні.

Пайка компонентів на платі включає в себе процес лудіння. Лудить - це нанесення невеликої кількості припою на місця споювання, до того, як ви з'єднаєте їх. Тобто в даному випадку необхідно нанести трохи припою безпосередньо на плату, а потім з'єднати компоненти.

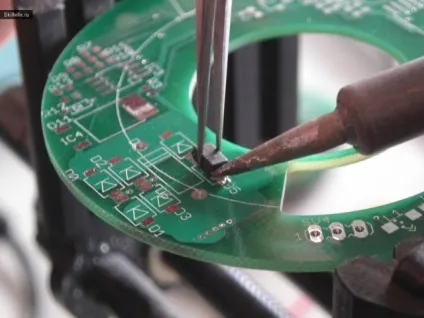

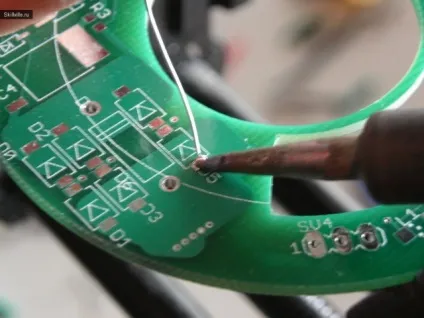

Спочатку він доторкнувся кінцем паяльника контакту на платі. Потім він завдав невелику кількість припою і потім прибрав паяльник від плати.

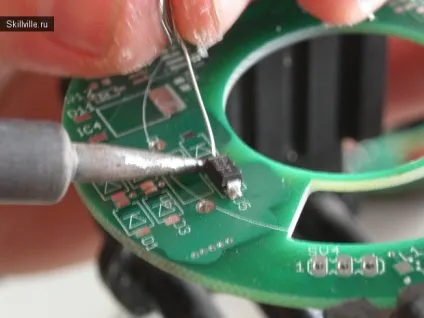

Потім він узяв компонент, який хотів припаяти, нагрів невелику кульку припою на платі (який щойно завдав), і акуратно поклав компонент на плату (відповідно доторкнувшись контактами до припою).

Потім він прибрав паяльник, потримав компонент ще якийсь час і відпустив.

Потім він припаяв контакт компонента з іншого боку.

Поверхневий монтаж робиться таким способом, тому що неможливо одночасно в двох руках утримати паяльник, припій і пінцет з компонентом. Більш того, лудіння добре використовувати при пайку невеликих компонентів. Я не використовував лудіння, коли паял дроти, тому що вони досить великі і необхідно було не маленьке кількість припою. Однак, при пайку невеликих компонентів лудіння дуже корисно, тому що необхідно використовувати дуже невелика кількість припою.
