Як підключити подвійну (здвоєну) розетку
До вашої уваги докладна покрокова фото інструкція - як підключити подвійну (здвоєну) розетку.
Подвійна або здвоєна розетка - це моноблок, що складається з двох штепсельних роз'ємів для підключення вилок електроприладів, який встановлюється в одне посадочне місце (в один підрозетник) і вимагає для підключення стандартного набору проводів - фазу, робочий нуль і землю (захисний нуль).
Застосовуються подвійні розетки найчастіше в разі, коли одинарної розетки вже не вистачає для підключення декількох споживачів, а додати ще розетку з якихось причин немає можливості. Користуватися такими розетками потрібно з особливою обережністю, стежити за потужністю підключених до неї пристроїв, щоб їх сумарний струм не перевищував 10А-16А (залежно від характеристик конкретної моделі здвоєною розетки).
Підключення подвійний розетки розглянемо на прикладі механізмів Schneider Electric моделі Sedna.
Приступаємо до установки:
1. Вимкніть електрику! Для цього в електрощиті, необхідно важелі автоматичних вимикачів перевести в стані «викл.», Зазвичай це положення, при якому важіль спрямований вниз. Який саме автомат необхідно вимкнути, якщо вони не підписані, визначається досвідченим шляхом, вимикаючи їх по черзі, і перевіряючи, наприклад індикаторною викруткою, наявність напруги в проводці розетки. В крайньому випадку, вимикайте всі. Але потім обов'язково переконайтеся, у відсутності електричного струму, в місці установки!
2. Розбираємо розетку, для цього відкручуємо, при допомогою викрутки, гвинти. як показано на зображенні нижче. В результаті цього відокремлюємо лицьову панель від механізму подвійної розетки.
3. За допомогою щипців або бокорезов, укорочуємо дроти в підрозетники. щоб їх довжина становила приблизно 10см. Потім знімаємо з кінців ізоляцію на 8-10мм, і, для зручності підключення, підгинаємо дроти як показано нижче.

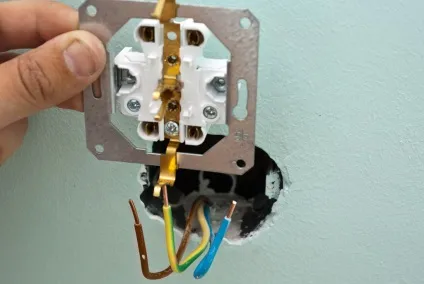

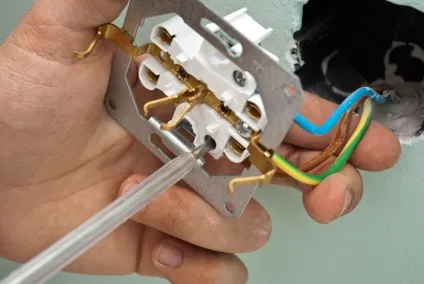

4. Розміщуємо дроти в гвинтові клеми механізму здвоєною розетки. розташування яких вказано на зображенні нижче. Фазний провід (у нас коричневий) і робочий нуль (у нас блакитний) поміщаємо в різні крайні клеми, а захисний нуль - землю (у нас жовто-зелений) в центральну. І за допомогою викрутки затягуємо провини.
Як визначити, який із проводів фаза, нуль, а який заземлення самостійно, вам допоможе наша докладна інструкція - ТУТ.

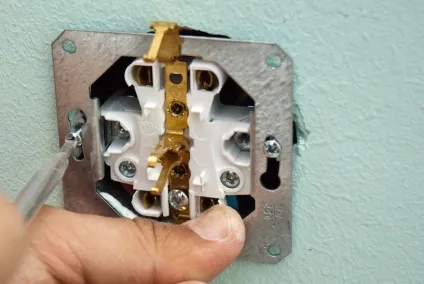

5. Встановивши за рівнем механізм подвійної розетки-закріплюємо його в підрозетники, за допомогою кріпильних гвинтів розташованих з боків (див. Малюнок нижче).
6. Останній крок - це установка лицьовій панелі. Прикладаємо її до вже закріпленому в стіні механізму і затягуємо кріпильні гвинти. Будьте уважні, не перетяните їх, оскільки лицьова панель може зруйнуватися.
7. Включаємо все автомати в Електо щитку і тестуємо роботу подвійний розетки. Установка завершена.
