Як підключити гідравліку
- Резервуар для рідини. Це бак або іншу посудину, в якому міститься рідина, яка живить систему.
- Рідинний контур. Це труби, по яких рідина проходить з одного елемента системи в інший.
- Гідравлічний насос. Це пристрій прокачує рідина через контур, створюючи енергію для виробництва роботи.
- Гідравлічний мотор або циліндр. Цей елемент виробляє "рух", отримуючи енергію від насоса.
- Допоміжний елементи, що управляють або регулюють рідиною, такі, як клапани, що видаляють зайву рідину, регулятори, акумулятори, перемикачі тиску, вимірювачі тиску.
Визначте тип джерела енергії, потрібний для вашої системи. Це може бути електромотор, двигун внутрішнього згоряння, енергія пара, вітру чи води. Найголовнішою умовою є доступність і здатність створювати достатній крутний момент.
Вивчіть прості, повсякденні гідравлічні системи, щоб краще зрозуміти принцип. Гідропідйомник дозволяє звичайній людині підняти більше 20 тонн. Гідропідсилювач керма в автомобілі знижує кількість необхідної сили для повороту керма, а гідравлічний дровокол дозволяє розколоти найтвердіша дерево.
Створіть план своєї гідравлічної системи, використовуючи необхідні параметри. Визначте, яке джерело енергії ви збираєтеся використовувати для створення тиску, а також тип контрольних клапанів, тип насоса і труб. Вам необхідно вибрати спосіб доставки енергії, щоб виконати завдання, заради якої ви створюєте гідравлічну систему, наприклад, щоб підняти важкий вантаж або розколоти дерево.
Визначте кількість роботи, яке має виконувати система, щоб правильно попдобрать розміри компонентів. Системі з великою місткістю знадобиться насос великого обсягу. Обсяг обчислюється в літрах за хвилину, а тиск - в кілограмах на квадратний сантиметр. Все це також відноситься до гідравлічного мотору або циліндру, який буде приводити пристрій в рух. Наприклад, циліндр, який використовується в навантажувачах. Він вимагає "X" літрів масла під тиском "Y", щоб підняти "___" кілограмів на "___" метрів.
Виберіть відповідний резервуар для рідини. Підійде сталевий або пластиковий бак з герметичними затискачами для шлангів. Пам'ятайте, що бак не перебуває під тиском під час роботи системи, однак вам знадобиться клапан на випадок, якщо зайва рідина піде назад в бак.

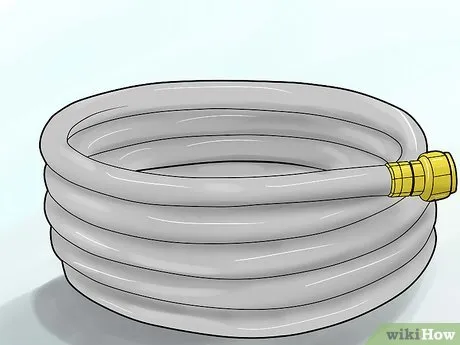

Виберіть підходящий матеріал для створення контуру. Укріплення гумові шланги з О-образними ущільнювачами будуть найпростішим рішенням, але високоміцні сталеві труби набагато міцніше і вимагають менше ремонту.

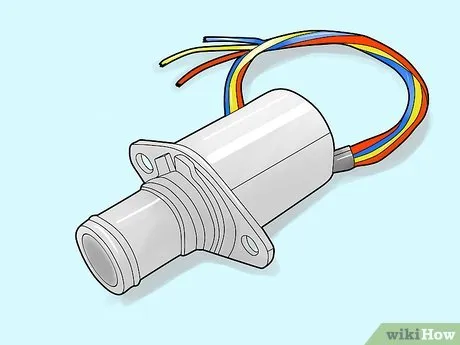

Виберіть відповідну клапанну систему. Простий рідинний клапан, відповідний для тиску у вашій системі, цілком зійде в якості контрольного клапана, але для більш складних дій знадобиться золотник, що дозволяє контролювати нестаціонарний потік, а також змінювати напрямок потоку в системі.

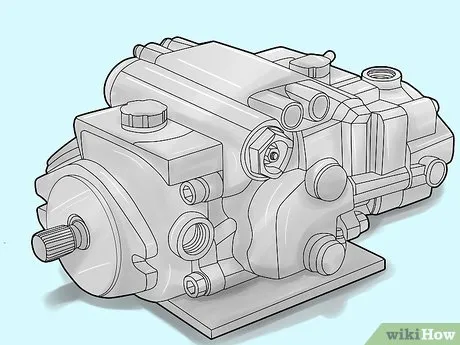

Виберіть тип і місткість насоса. Існує два види гідравлічних насосів. Перший - "Генератор" - проштовхує рідину через дві і більше зчеплені шестерні в герметичному кожусі. Другий - "роликовий" - використовує кілька циліндричних роликів навколо камери в герметичному кожусі. Кожен має свої переваги і недоліки, тому вибирайте найбільш підходящий.
Підключіть до насоса відповідний мотор. Насоси можуть працювати від прямого приводу, через знижувальну передачу, ланцюг, ремені і зірочку. Вибір залежить від призначення пристрою.

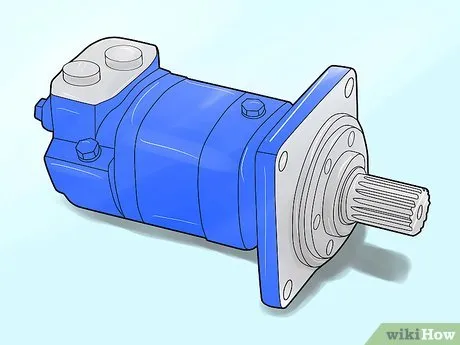

Підключіть рухомий компонент. Для рухається руки або важеля підійде гідравлічний циліндр. Він складається з герметичної сталевої труби з поршнем всередині. Існує безліч циліндрів різного розміру, тому вибір знову залежить від вашої ситуації. Також можна використовувати гідравлічний мотор.
Зберіть підтримуючу рамку, але якої будуть розташовуватися всі компоненти. Це можна зробити на плоскій поверхні, металоконструкції або у вигляді роздільних елементів. Наприклад, на одній платформі можна встановити насос, резервуар і клапани, на інший - гідравлічний циліндр.
Заповніть систему гідравлічної рідиною, яку ви вибрали, стравити повітря і подайте тиск, щоб знайти витоку. Тепер ваша система готова до роботи. Якщо на початку споруди у вас не було чіткого плану, швидше за все, вам доведеться доробити і оптимізувати ваш пристрій після складання.
Поради Правити
- Вивчіть повсякденні приклади використання гідравліки. Автомобільні гальма, трансмісії, домкрати, гідравлічні щипці, використовувані рятувальними службами - все це використовує гідравлічну силу.
- Майте на увазі, що існують нетоксичні, не забруднюють навколишнє середовище і негорючі гідравлічні масла.
- Джерело енергії у вашій системі повинен бути досить потужним. Якщо мотор, що приводить в рух насос, занадто маленький, вас спіткає невдача. У вилочних навантажувачах потрібно 100 кінських сил для одного циліндра при повному завантаженні.
