Як перевірити справність конденсатора

Початківці радіоаматори неодноразово задають питання, як перевірити справність конденсатора. Цей важливий елемент електричного кола при несправності може спровокувати відмову всієї схеми або змусити глючити один з її вузлів.

Як перевірити справність конденсатора?

У процесі перевірки конденсатора бажано випаять і візуально оглянути радіокомпонент на наявності видимих ​​дефектів:

• здуття, тріщини;
• почорніння, сліди гару;
• витекло електроліту.

Але, на жаль, конденсатор, який нормально виглядає, ще не є запорукою того, що він повністю справний.

Для більш точної діагностики необхідний мультиметр, бажано з можливістю перевірки ємності конденсаторів. У такому пристрої необхідно всього лише вибрати діапазон виміру необхідної ємності і підключити конденсатор в спеціальне гніздо (якщо воно є) або до щупам приладу.

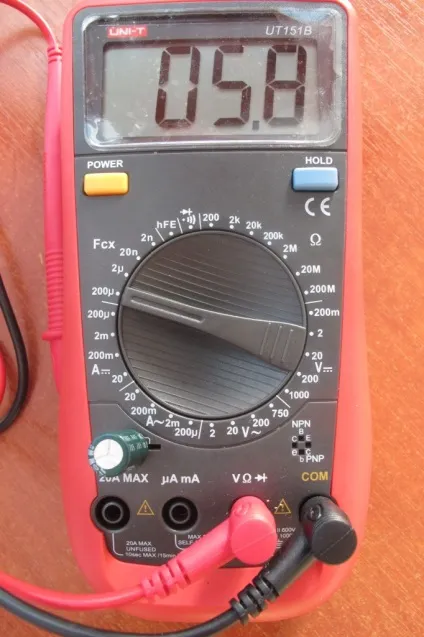

На практиці якщо показання мультиметра відрізняються від номіналу конденсатора +/- 15%. можна вважати такий конденсатор справним. Піддослідний наш зразок має: 5,6 мкФ. показання приладу складають: 5,8мкФ. Вердикт - конденсатор робочий.

Як перевірити електролітичний конденсатор мультиметром?

Якщо функція вимірювання ємності не передбачена на вашому приладі, тоді найпростіша перевірка конденсатора мультиметром допоможе виявити в ньому замикання, але втрату ємності виміряти не вийде. Для такої перевірки необхідно мультиметр включити в режим вимірювання опору і дивитися на показання індикатора. У початковий момент конденсатор накопичує заряд, і його опір зменшується, через певний час опір конденсатора почне сильно збільшуватися.

За швидкістю зміни опору суб'єктивно можна судити про реальну ємності конденсатора.

Як перевірити справність конденсатора тестером?

Вищеописані дії з легкістю можна повторювати не тільки цифровим, але і стрілочним приладом, в якому відхилення стрілки буде візуально навіть краще видно. Діапазон вимірювань приладу краще виставити в межах 2МОм. Але даний метод перевірки здатний виявити працездатний конденсатор лише ємністю не менше 1мкФ.

Як перевірити конденсатор на платі?

Всі попередні дії можна проводити на платі. Перевірити конденсатор мультиметром НЕ випаюючи таким способом не важко. Але треба знати, що інші радіокомпоненти впливатимуть на показання приладу. Вплив буде залежати вже від конкретної схеми приладу.

Перед тим, як перевірити справність конденсатора необхідно пам'ятати:

• перевіряти тільки виряджені конденсатори (замкнувши на кілька секунд їх висновки). Не дотримавшись Вдатися до таких заходів обережності є шанс, що мультиметр вийде з ладу;
• не братися за металеві висновки щупів руками. Провідність людського тіла безпосередньо впливає на показання приладу;
• найкраще перевіряти будь-який конденсатор, який Випаяв з основної схеми.
