Як перевірити конденсатор мультиметром НЕ випаюючи, електрика в будинку

Як перевірити електролітичний конденсатор мультиметром

Всі накопичувачі заряду влаштовані приблизно однаково, тільки із застосуванням різних матеріалів. Наприклад, електролітичні конденсатори мають дві пластини з алюмінієвої фольги (електроди), а між ними діелектрик, матеріал з великим опором.

Електролітичні неполярні конденсатори

В якості діелектрика в електролітичних конденсаторах використовується папір просочена електролітом, а для неполярних плівкових конденсаторів діелектриком є ​​кераміка, скло. Опір паперу нижче, ніж кераміки, тому електролітичні конденсатори мають більший струм витоку (саморазряд) в порівнянні з плівковими накопичувачами заряду.

У разі замикання пластин виділяється тепло, випаровується електроліт і відбувається вибух, який вивертає всі нутрощі накопичувача заряду. Щоб електролітичні конденсатори вибухали, на торці його корпусу видавлюється хрест. При закипанні електроліту розривається торець корпусу по лінії хреста і пари електроліту виходять назовні, не розриваючи корпус.

Тому на деяких несправних конденсаторах утворюється випинання на торцях корпусу. За типом конденсатори розділяється на полярні та неполярні. Полярні електролітичні конденсатори працюють тільки при правильному підключенні плюса і мінуса до маркованих висновків конденсатора. В іншому випадку накопичувач заряду виходить з ладу.

Існують також і електролітичні неполярні конденсатори, які призначені для роботи в мережах змінної напруги. Накопичувачі плівкового типу відносяться до неполярних ємностей. Дотримання полярності в схемах для них не обов'язково. Стан конденсатора перевіряється мультиметром на опір або в режимі вимірювання ємності деякими Мультиметри (якщо є такий режим).

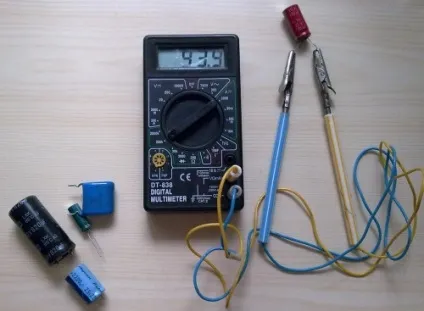

Перевірка конденсаторів цифровим мультометром

Опір діелектрика електролітичного конденсатора змінюється від 100 Ком до 1 Мом. Перед перевіркою електричного конденсатора потрібно його розрядити. Якщо конденсатор невеликої ємності, то розрядити його можна, замкнувши металевої викруткою виводу. Коли ємність велика і його номінальне напруга висока, розряджають накопичувач через резистор 10 Ком, тримаючи опір інструментом з ізольованими ручками.

Розряджати конденсатори потрібно в цілях безпеки (особливо високовольтні) і збереження працездатності мультиметра. Час, що залишився напруга на накопичувачі легко може вивести з ладу вимірювальний прилад. При перевірці електролітичного полярного конденсатора мультиметром щупи прикладають до його висновків відповідно до полярністю, плюс приладу до плюса накопичувача.

Величину вимірюваного опору на приладі ставлять від 100 Ком до 1 Мом, в залежності від величини ємності. Для вимірювання великої місткості межа вимірювання опору ставлять 1 Мом. На початку вимірювання мультиметр покаже невеликий опір, яке досягне максимального значення при повній зарядці конденсатора. Якщо дисплей покаже нуль, значить несправність ємності в короткому замиканні, а одиниця вказує на обрив висновків.

Працездатність ємності можна перевірити, якщо зарядити її від джерела живлення і заміряти величину напруги накопичувача мультиметром. Якщо його робоча напруга 25 В, заряджають ємність від джерела напругою 9 - 12 В, відповідно до полярністю. На екрані відображається стан знімаються в момент дотику щупів до висновків ємності, тому що ємність починає розряджатися через мультиметр, і напруга буде падати.

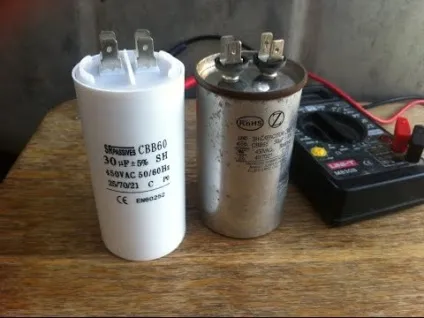

Як перевірити пусковий неполярний керамічний конденсатор мультиметром

Електролітичний неполярний конденсатор використовується в схемі запуску однофазного і трифазного електродвигунів в однофазної мережі. Цей конденсатор можна перевірити мультиметром таким же способом, як і електролітичний полярний накопичувач заряду. Для нього полярність мультиметра, при перевірці працездатності не має значення. Перевіряються вони на тих же межах вимірювання резисторів, що і полярні ємності.

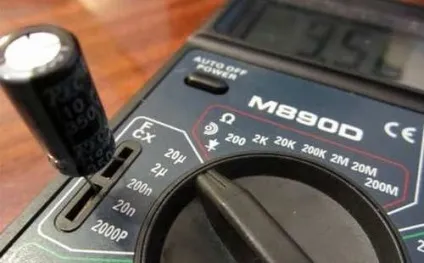

Перевірка конденсаторів мультиметром V 890D в режимі вимірювання ємності

Керамічні ємності мають діелектрик з великим опором (кераміка, скло), тому при перевірці ємності опір повинна бути більше 2 Мом. Якщо опір менше, це говорить про несправності ємності. Таким чином перевіряються накопичувачі заряду від 0,25 мкф і вище. Ємності нижче 0,25 мкф перевірити звичайним мультиметром неможливо. Для цих цілей є вимірювачі LC.

Хоча функцію вимірювання ємностей до 200 мкф можна зустріти в деяких типах мультиметров. Перевірити конденсатор мультиметром НЕ випаюючи зі схеми, теж можливо. При цьому необхідно дотримуватись полярності при прозвонке і не торкатися щупів руками. Похибка перевірки ємностей встановлених на платі буде вище, так як на заряд накопичувача впливають елементи схеми.

Перевірити працездатність ємності приблизно можна і на іскру, т. Е. Зарядити робочою напругою ємність, і далі закоротити металевої викруткою з ізольованою ручкою її виведення. За силою розряду можна приблизно судити про працездатність ємності. При перевірці накопичувача на іскру призначених для роботи в мережі 220 В і вище, потрібно вживати заходів безпеки і розряджати ємності через резистор 10 Ком.

Перевірка конденсаторів стрілочним тестером Ц 4353

Стрілочний тестер більш зручний при перевірці працездатності накопичувачів. Стрілка тестера під час вимірювання ємності плавно переміщається по циферблату, що дає більш правильну картину перевірки, ніж мелькають цифри цифрового мультиметра. Несправність накопичувачів заряду також можна визначити візуально по спучуванню торця корпусу, темним плям і пропаленим отворів на елементі.
